5. Подготовка к работе.

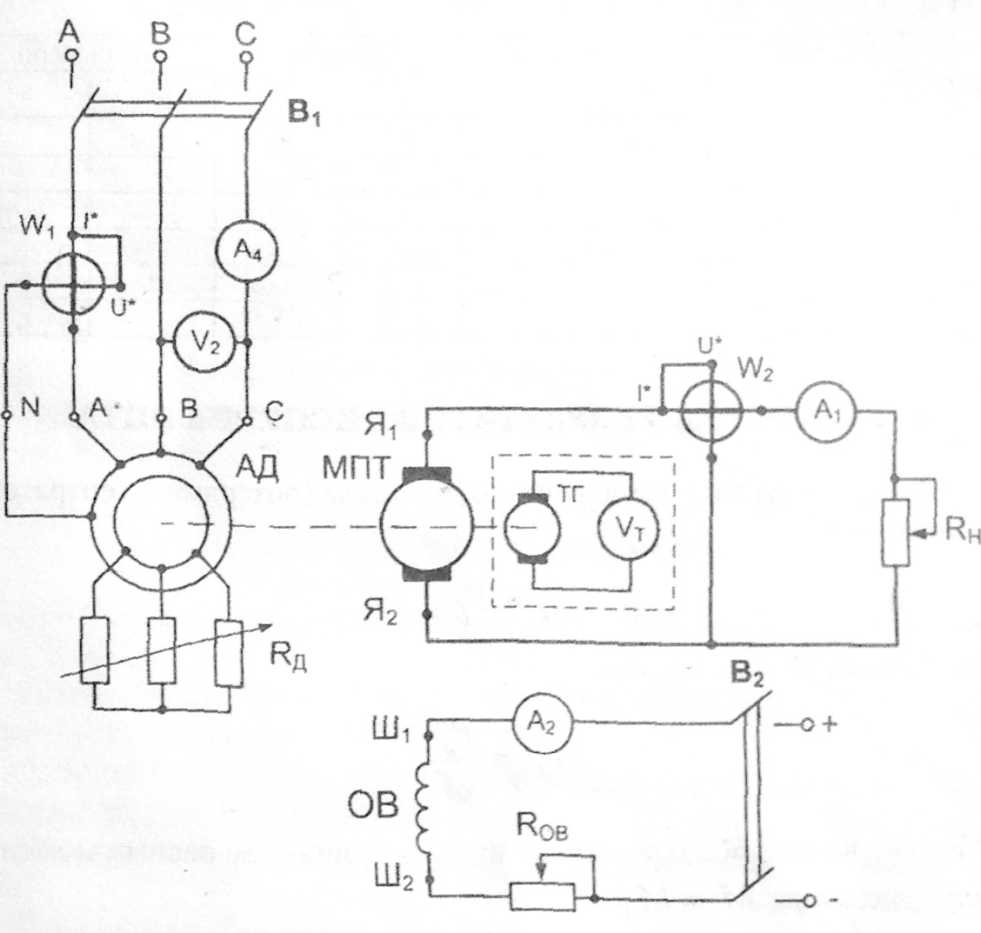

Рис. 18. Электрическая схема лабораторной установки

Таблица 1

Данные для построения естественной и рабочей характеристики

№ п/п	Измерено					Вычислено
	ω	Р1	U1	I1	РГ	Мг	η	cos φ	s
	с-1	Вт	В	А	Вт	Н	%	-	-
1	80	150	230	2,4	1	0,01	0,006	0,157	0,22
2	71	294	230	2,45	50	0,7	0,17	0,3	0,32
3	60	300	230	2,5	70	1,16	0,23	0,3	0,42
4	50	360	230	2,55	98	1,96	0,27	0,354	0,52
5	40	450	230	2,65	100	2,5	0,22	0,42	0,61

Примечание. Показания W₁ необходимо утраивать.

Данные для построения естественной и рабочей характеристики.

Мощность на валу асинхронного двигателя (потерями в генераторе пренебрегаем)

Р₂ = Р_Г

Момент на валу генератора

М_г1 = = = 0,01 Н М_г2 = = = 0,7 Н

М_г3 = = = 1,16 Н М_г4= = = 1,96 Н

М_г5= = = 2,5 Н

Момент на валу асинхронного двигателя принимаем равным моменту на валу генератора М = М_г.

Коэффициент мощности асинхронного двигателя

cos φ₁ = = = 0,15

cos φ₂ = = = 0,3

cos φ₃ = = = 0,3

cos φ₄ = = = 0,354

cos φ₅ = = = 0,42

Коэффициент полезного действия асинхронной машины

η ₁ = Р₂ / Р₁ = 1/150 = 0,006

η ₂ = Р₂ / Р₁ = 50/295 = 0,17

η ₃ = Р₂ / Р₁ = 70/300 = 0,23

η 4 = Р2 / Р1 = 98/360 = 0,27

η 5 = Р2 / Р1 = 100/450 = 0,22

Скольжение ротора

s = ,

где ω₀ - синхронная скорость, ω₀ = = = 105 с^-1

s₁ = = 0,22 s₂ = = 0,32

s₃ = = 0,42 s₄= = 0,52

s₅= = 0,61

Таблица 2

Данные для построения искусственных механических характеристик

№ п/п	Rд1 > 0					Rд2 > Rд1
	Измерено		Вычислено			Измерено		Вычислено
	ω	РГ		Мг	S	ω	РГ	Мг	S
	с-1	Вт		Н	-	с-1	Вт	Н	-
1	85	1		0,01	0,19	90	1	0,9	0,14
2	70	50		0,7	0,33	70	60	0,85	0,33
3	65	70		1,07	0,38	70	100	1,42	0,33
4	50	98		1,96	0,52	65	110	1,69	0,38
5	40	100		2,5	0,61	55	120	2,18	0,47

Для R_д1 > 0 характеристика №1

Момент на валу генератора

М_г1 = = = 0,01 Н М_г2 = = = 0,7 Н

М_г3 = = = 1,07 Н М_г4= = = 1,96 Н

М_г5= = = 2,5 Н

Скольжение ротора

s = ,

где ω₀ - синхронная скорость, ω₀ = = = 105 с^-1

s₁ = = 0,19 s₂ = = 0,33

s₃ = = 0,38 s₄= = 0,52

s₅= = 0,61

Для R_д2 > R_д1 характеристика №2

Момент на валу генератора

М_г1 = = = 0,01 Н М_г2 = = = 0,85 Н

М_г3 = = = 1,42 Н М_г4= = = 1,69 Н

М_г5= = = 2,18 Н

Скольжение ротора

s = ,

где ω₀ - синхронная скорость, ω₀ = = = 105 с^-1

s₁ = = 0,14 s₂ = = 0,33

s₃ = = 0,33 s₄= = 0,38

s₅= = 0,47

На основании данных табл. 1 построить рабочие характеристики асинхронного двигателя ω, S, η, М, (Р₂) на одном чертеже.

Рабочие характеристики АД.

По данным табл. 1 и 2 построить на одном чертеже естественную и две искусственных механические характеристики асинхронного двигате­ля ω(М).

Вывод: я изучила устройство и принцип действия АД с фазным ротором, ознакомилась со способами пуска, установила добавочное сопротивление в цепи ротора на вид механических характеристик двигателя, оценила свойства двигателя из анализа полученных рабочих и механических характеристик.
