1 .2 Диаграмма классов

(Class diagram)

Прямоугольник в диаграмме классов называется классификатором. Классификатор передает имя класса или имя экземпляра класса, называемого объектом. Классы, в конечном счете, будут включать отдельные функции и атрибуты, называемые характеристиками класса. Атрибутами могут быть поля, свойства класса или то и другое вместе. Последовательности действий реализуются как методы.

Класс является наиболее общим элементом в диаграмме. В основном классы – это элементы, выявляемые в процессе анализа и проектирования. Они являются специфическими или дополнительными сущностями предметной области.

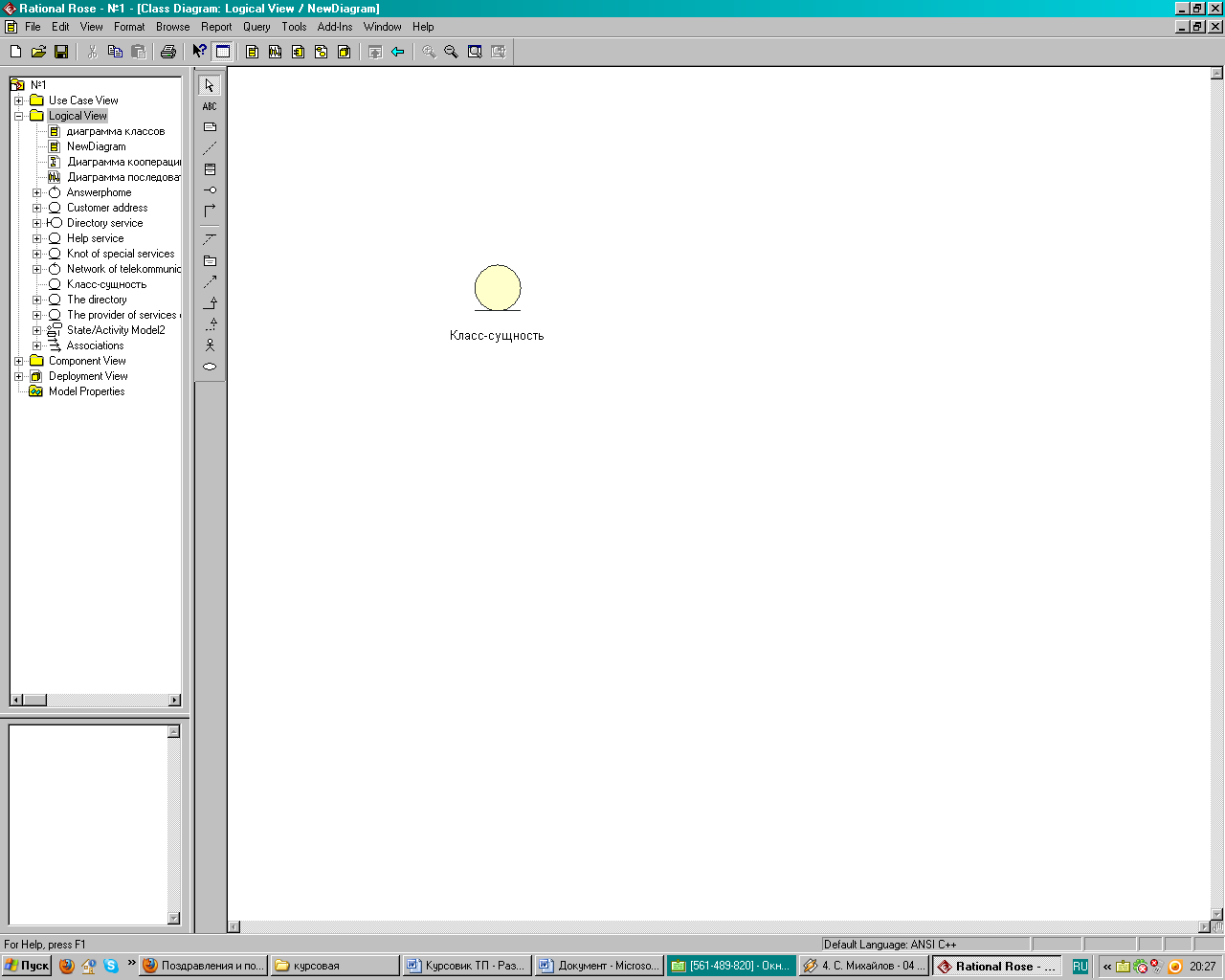

Классы-сущности представляют данные, хранение которых придется реализовывать в системе. Они также включают в себя логические сущности.

Классы-контроллеры представляют собой некий связующий мост между классами-сущностями, интерфейсными классами и бизнес-логикой приложения.

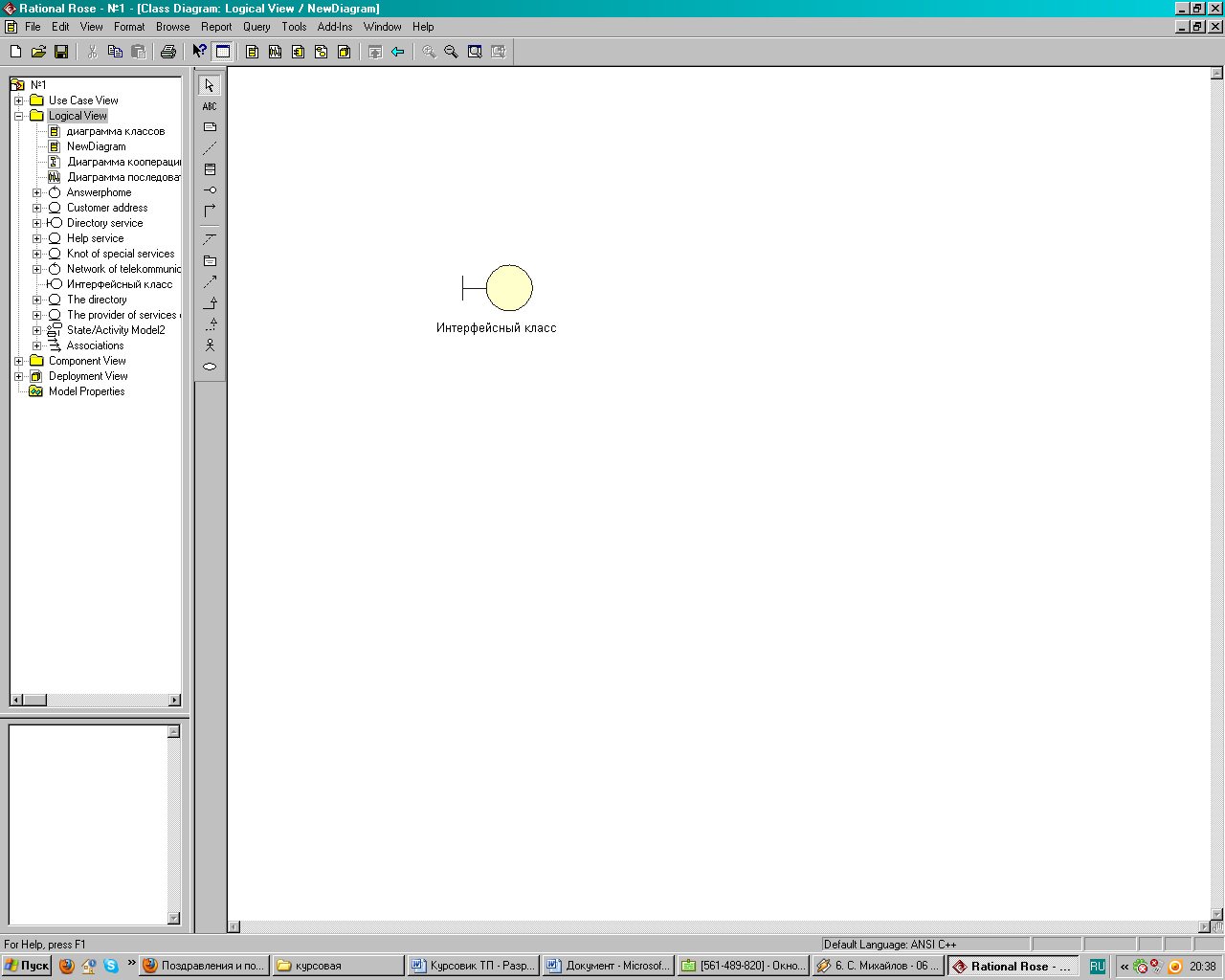

И нтерфейсные классы используются для взаимодействия с внешними системами. Основной задачей этих классов является абстрагирование системы от прямого взаимодействия с внешними системами.

Диаграммы классов используются для изображения классов, а также связей между ними. Один и тот же класс может быть показан в более чем одной диаграмме, и при этом нет необходимости показывать все классы в единой диаграмме системы. Самым важным является показ классов и связей между ними с различных сторон таким способом, чтобы передать наиболее важный смысл.

Диаграмма классов «Учет основных средств предприятия»

1.3 Диаграмма последовательности

(Sequence diagram)

При рассмотрении диаграмм состояния и деятельности, было отмечено, что хотя эти диаграммы и используются для спецификации динамики поведения систем, время в явном виде в них не присутствует. Временной же аспект поведения может иметь существенное значение при моделировании синхронных процессов, описывающих взаимодействия объектов. Для моделирования взаимодействия объектов во времени в языке UML используются диаграммы последовательности.

Диаграмма последовательности «Учет основных средств предприятии

ОАО МГОКа»

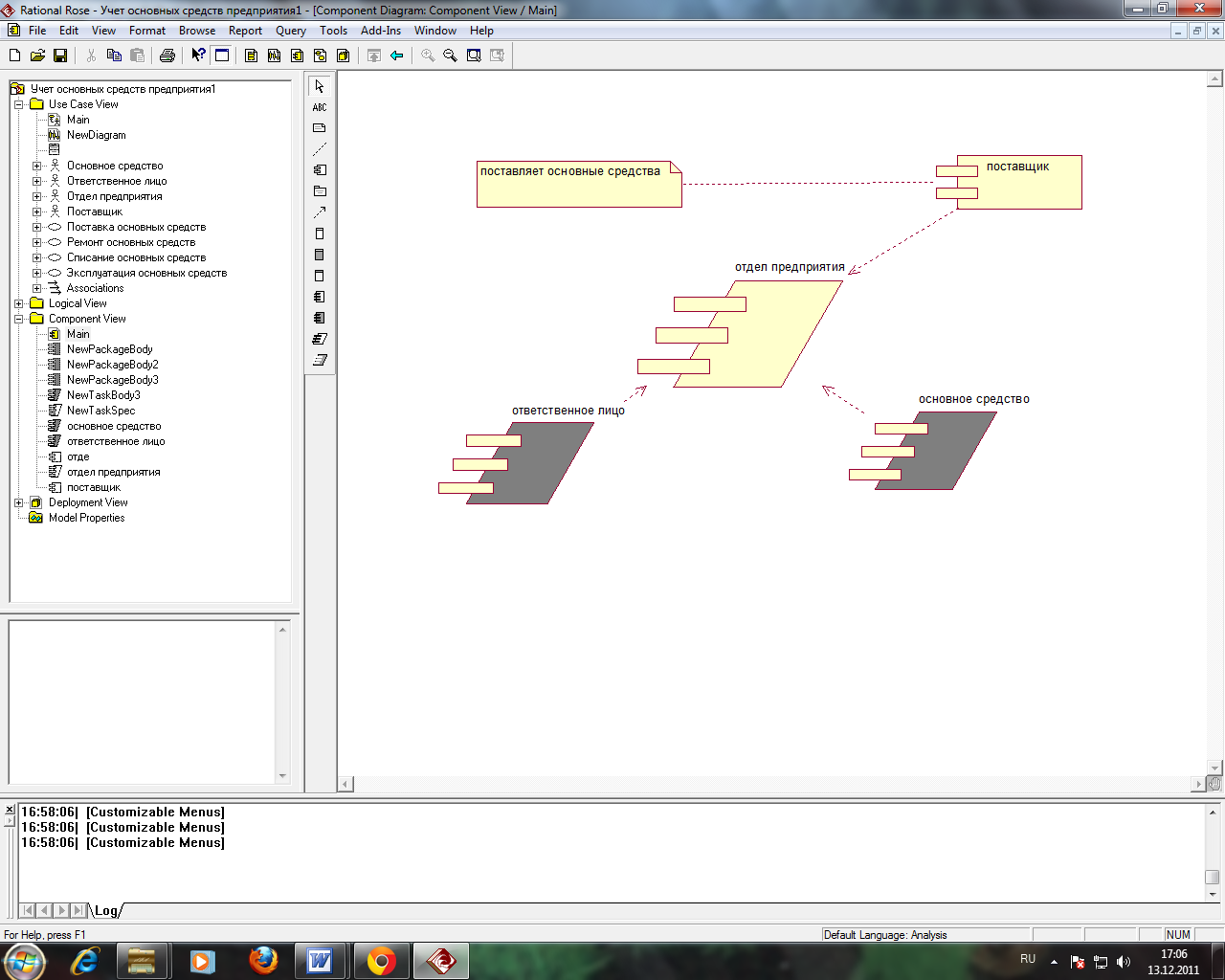

1 .4 Диаграмма компонентов

(Component diagram)

В языке UML для физического представления моделей систем используются диаграммы реализации (implementation diagrams), которые включают в себя диаграмму компонентов и диаграмму развертывания. Диаграмма компонентов, в отличие от ранее рассмотренных диаграмм, описывает особенности физического представления системы. Она позволяет определить архитектуру разрабатываемой системы, установив зависимости между программными компонентами, в роли которых может выступать исходный  и исполняемый код. Основными графическими элементами диаграммы компонентов являются компоненты, интерфейсы и зависимости между ними.

В разработке диаграмм компонентов участвуют как системные аналитики и архитекторы, так и программисты. Диаграмма компонентов обеспечивает согласованный переход от логического представления к конкретной реализации проекта в форме программного кода. Одни компоненты могут существовать только на этапе компиляции программного кода, другие на этапе его исполнения. Диаграмма компонентов отражает общие зависимости между компонентами, рассматривая последние в качестве классификаторов.
