2. Відомості про умови експлуатації об’єкта автоматизації і характеристики навколишнього середовища

   1. Вимоги до приміщення, в яких розташоване обладнання автоматизованих робочих місць

Приміщення СЦПС повинні відповідати вимогам діючих норм та правил. Приміщення операторної зали, де розміщені робочі місця диспетчерів, повинно(ні) мати обмежений доступ сторонніх осіб, природне освітлення та бути забезпеченими:

штучним та аварійним освітленням;

природною вентиляцією;

основним та резервним джерелами живлення електрообладнання;

стаціонарним телефонним зв’язком;

засобами аудіо запису, що забезпечують запис телефонних та радіопереговорів з можливістю їх архівації і збереження протягом 1 місяця;

захисним заземленням та засобами захисту апаратури від розрядів блискавки;

первинними засобами пожежогасіння та пожежною сигналізацією

2. Вимоги до приміщень, в яких розташоване серверне та телекомунікаційне обладнання

У приміщеннях, в яких встановлено серверне та телекомунікаційне обладнання, відповідно до ГОСТ 15150-69 повинні бути штучно створені кліматичні умови з параметрами:

температура навколишнього середовища від +10 С до + 35 С;

відносна вологість повітря не більше 80% при температурі +25 С;

атмосферний тиск від 650 мм рт.ст. до 800 мм рт.ст.;

Забезпечення у приміщеннях виконання кліматичних умов для експлуатації роботи обладнання не є предметом цієї роботи і покладається на Замовника.

3. Режим роботи об’єктів автоматизації

У складі об’єктів автоматизації є оперативно-диспетчерські служби, які працюють в режимі цілодобового чергування, відповідно до графіку роботи.

IV. Вимоги до системи

1. Вимоги до системи в цілому

   1. Вимоги до структури і функціонуванню системи

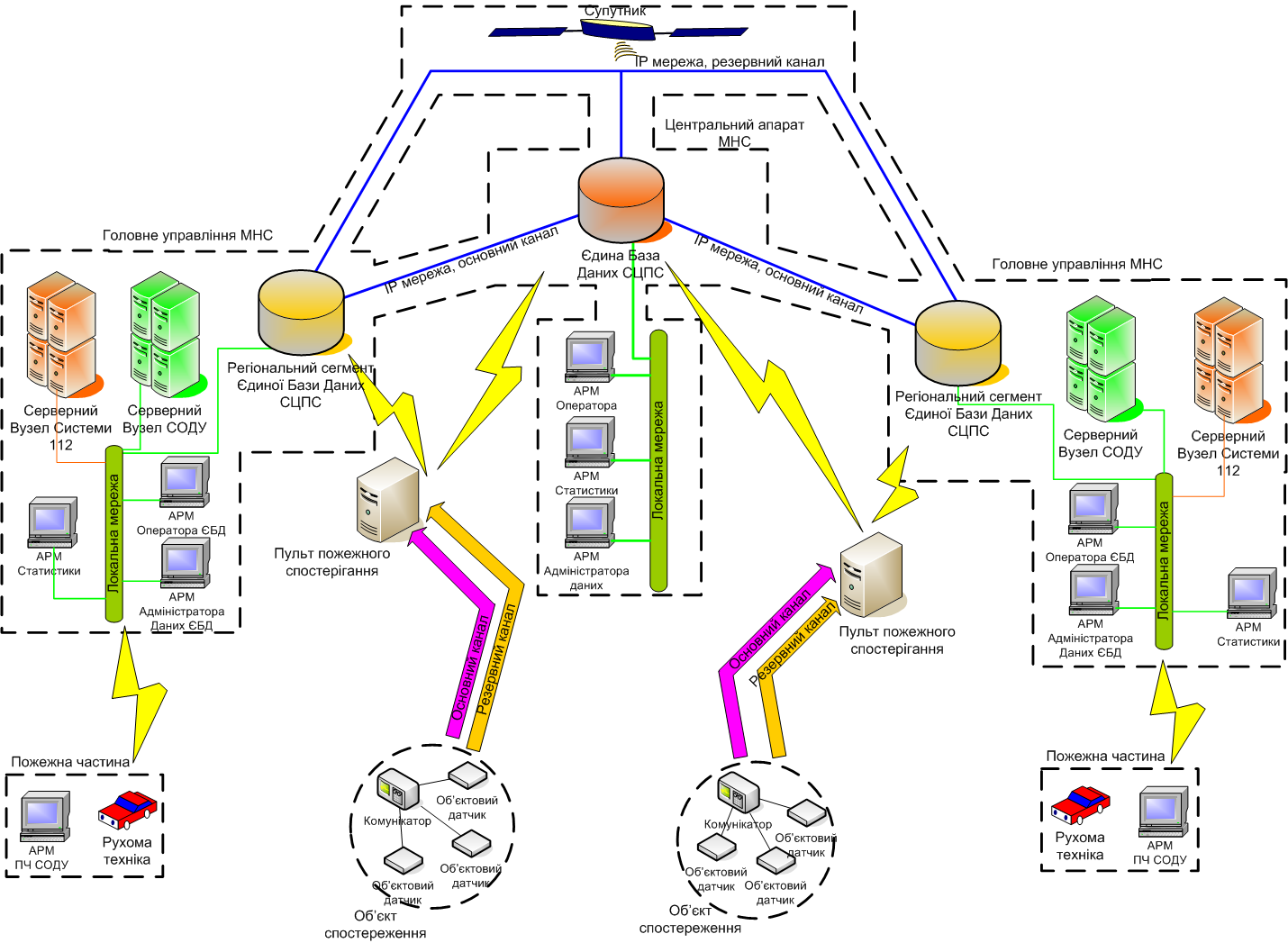

Нижче наводиться базова схема, що відображає структуру побудови та функціонування СЦПС:

Система оперативного реагування Система оперативного реагування

Рисунок 1. Базова схема побудови СЦПС

Технологічна ланка від об’єкта пожежного спостерігання до пульта пожежного спостерігання не є предметом цієї роботи, а регламентується діючими в Україні нормами та правилами. Структура єдиної бази даних визначається на стадії технічного проектування.

Перелік підсистем, їх призначення і основні характеристики, вимоги до кількості рівнів ієрархії і ступеню централізації системи

СЦПС повинна складатися з таких підсистем:

Підсистема маршрутизації (доставки) і прийому сповіщень про пожежу

Підсистема реєстрування пультів пожежного спостерігання і карток об’єктів пожежного спостерігання

Підсистема інтеграції з системою оперативного реагування

Підсистема резервування функцій СЦПС і регіонального розподілу Єдиної Бази Даних СЦПС

Підсистема забезпечення контрольованого доступу до карток об’єктів, що містяться в ЄБД СЦПС

Підсистема моніторингу каналів зв’язку

Підсистема архівації тривожних сповіщень

Підсистема документування дій оператора АРМ СЦПС

Підсистема управління СЦПС

Підсистема маршрутизації (доставки) і прийому сповіщень про пожежу

Підсистема повинна забезпечувати маршрутизацію (доставку) тривожних сповіщень до Регіонального сегменту ЄБД і ЄБД СЦПС (для забезпечення резервування сповіщення про пожежу), що надходять від пультів пожежного спостерігання по визначених каналах зв’язку. Сповіщення, що надходять до ЄБД СЦПС пересилаються до Регіонального сегменту ЄБД.

Підсистема реєстрування пультів пожежного спостерігання і карток об’єктів пожежного спостерігання

Підсистема повинна забезпечувати реалізацію механізмів реєстрації оператором СЦПС пультів пожежного спостерігання і карток об’єктів пожежного спостерігання за допомогою технології Web-доступу. Процедура реєстрації повинна відповідати правилам пожежного спостерігання.

Підсистема інтеграції з системами оперативного реагування

Підсистема повинна забезпечувати сполучення СЦПС з системами оперативного реагування по відповідним інтерфейсам, а саме:

Передачу сповіщення про пожежу в Систему Оперативно-Диспетчерського Управління для здійснення оперативного реагування та висилки бойових розрахунків пожежної охорони, та координації дій відомств, що повинні бути залученими до ліквідації пожежі та її наслідків.

Підсистема резервування функцій СЦПС і регіонального розподілу Єдиної Бази Даних СЦПС

Підсистема повинна забезпечувати:

Виконання вимог ДСТУ pr EN 50136-1 стосовно надійності СЦПС шляхом резервування функцій системи

Реплікацію та відновлення (шляхом реплікації, у разі збою) інформації про пульти пожежного спостерігання, що працюють в Україні між ЄБД СЦПС і всіма Регіональними сегментами ЄБД в повному обсязі

Регіональний розподіл інформації ЄБД СЦПС між регіональним сегментом ЄБД в частині об’єктів пожежного спостерігання, що знаходяться в межах юрисдикції конкретного (окремого) Головного Управління МНС

Регіональний розподіл статистичних даних ЄБД СЦПС між регіональним сегментом ЄБД в частині об’єктів пожежного спостерігання, що знаходяться в межах юрисдикції конкретного (окремого) Головного Управління МНС. Статистичні дані повинні бути присутні в наступних розрізах:

Реєстр об’єктів

Кількість підключених / відключених об’єктів, в тому числі за вказаний проміжок часу

Кількість спрацювань пожежної автоматики в частині пожежа / хибний виклик, в тому числі за вказаний проміжок часу

Кількість підключених об’єктів по видам пожежної автоматики, в тому числі за вказаний проміжок часу

Порівняння динаміки росту пожеж / хибних викликів, в тому числі за вказаний проміжок часу

Кількість об’єктів, які тимчасово зняті з пожежного спостерігання

Кількість об’єктів на яких зупинено технічне обслуговування пожежної автоматики

Резервування функцій взаємодії СЦПС з системою оперативного реагування
