8. Цепные передачи. Классификация, достоинства, виды цепей. Критерии работоспособности. Расчет цепной передачи.

Относятся к передачам с зацеплением с гибкой связью. Состоит из двух звездочек располож на расст друг от друга на которые надета приводная цепь.

Достоинства (по сравнению с зубчатыми):

1. могут передавать движение между валами при значительных межосевых расстояниях (5-6 м)

по сравн с ременными

1. более компактны

2. передают большие мощности

3. не требуется большое начальное натяжение

4. могут передавать движение одной цепью нескольким звездочкам

недостатки:

1. неравномерность угловой скорости ведомого вала

2. значительный шум

3. необходимость тщательного монтажа и ухода

4. износ шарниров и удлинение цепи

цепные передачи применяются в станках, транспортерах и др. машинах для передачи движения между параллельными валами, расположенными на значительном расстоянии, когда зубчатые передачи непригодны, а ременные не надежны.

Классификация:

1. по конструкции приводных цепей

   1. роликовые

   2. втулочные

   3. зубчатые

2. по числу рядов цепей

   1. однорядные

   2. многорядные

3. по условиям эксплуатации

   1. открытая

3.2 закрытая

Критерии работоспособности.

1. Износостойкость цепи (увелич.шаг)

S-площадь проекции опорной поверхности шарнира цепи.

2. Прочность цепи

F_p-разрушающая нагрузка для цепи.

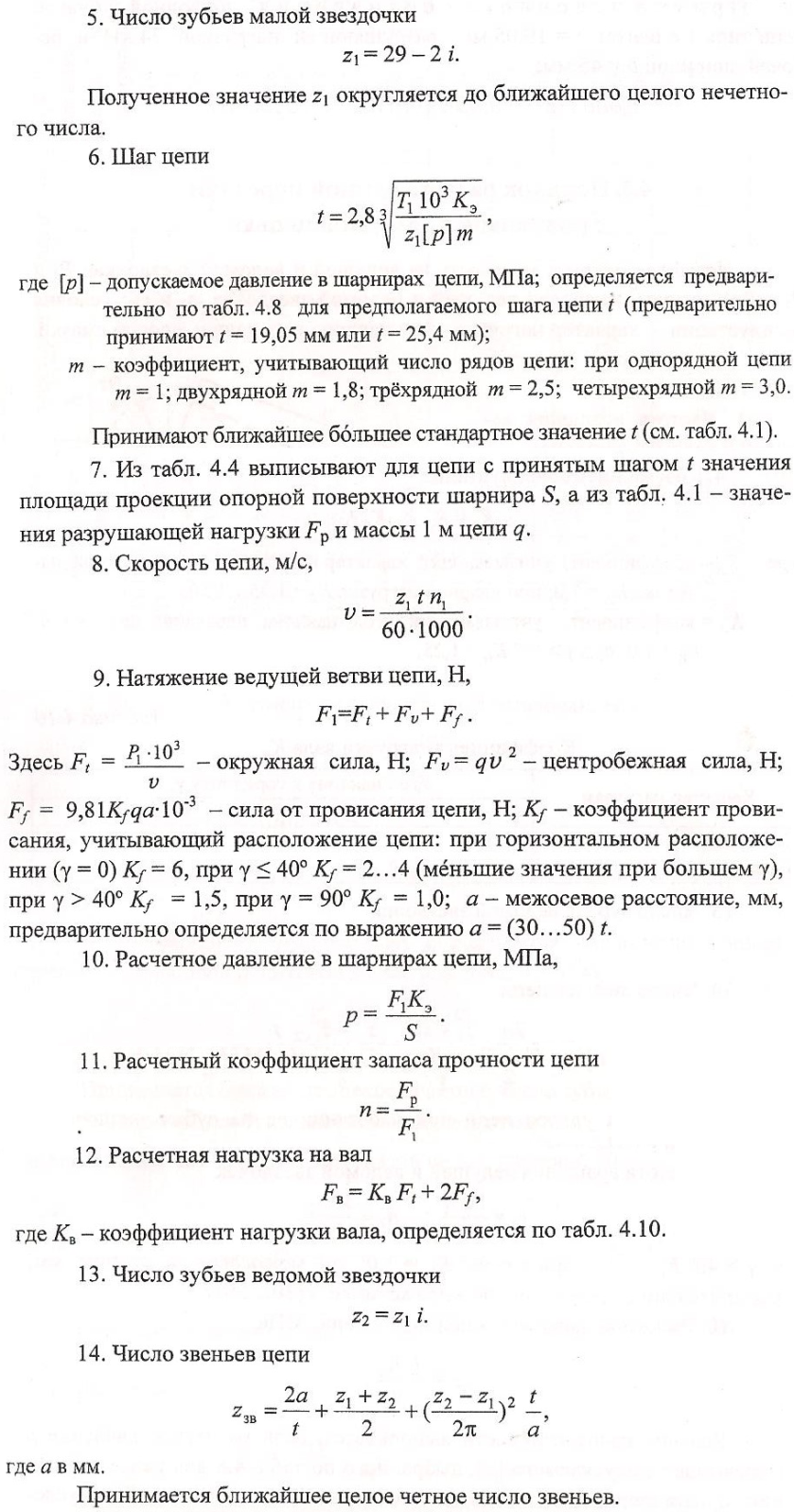

Порядок расчета.

9 Зубчатые передачи: Общие сведения, классификация. Цилиндрические, прямозубые, и косозубые: геометрические параметры.

Зубчатая передача относится к передачам с зацеплением с непосредственным контактом между ведущим и ведомым звеньями. Зубья ведущего колеса входят в зубья ведомого. Меньшее – шестерня, большее – колесо.

Достоинства: компакность, выс КПД, постоянное передаточное число, долговеченость и надежность в работе, небольшая нагрузка на валы,.

Недостатки: высокие требования к точности, повышенный шум при работе на выс скоростях.

Классификация:

- По взаимному расположению осей (цилиндрические, конические, винтовые цилиндрические

- По расположению зубьев ( прямозубые, косозубые, шевронные, круглый зуб)

- По форме профиля (эвольвентные. Прямобочные, треугольные)

- С внешним зацеплением и внутренним

Открытые и закрытые.

Цилиндрическая прямозубная:

Прямозубные – зубья расположены параллельно образующим делительного цилиндра.

Параметры:

Делительная окружность:

Модуль: (шаг делить на ПИ)

Межосевое расстояние:

Диаметр вершин и впадин зубьев: и

Передаточное число:

Окружная и радиальная сила: и ( )

Косозубые – зубья этой передачи расположены под углом к образующим делительного цилиндра.

Параметры:

Делительная окружность:

Диаметр окружности вершин и впадин зубьев:

Окружная:

Радиальная:

Осевая:

10. Конические зубчатые передачи.

Их применяют когда оси валов пересекаются под углом (чаще всего это 90 )

Осн достоинство – возможность передачи вращающего момента под углом.

Недостатки – сложны в изготовлении и при монтаже; расположение консольно снижает жесткость вала, неравномерное распределение нагрузки по длине зуба; шум при работе.

Осн геом параметры:

Внешний делительный диаметр:

Внешний диаметр вершин и впадин зуба: и

Внешнее конусное расстояние:

Средний делительный диаметр:

Угол делительного конуса шестерни и колеса: и

Окружная:

Осевая:

Радиальная:
