Вихревые токи.

При колебаниях напряжения в контактной сети изменяется магнитный поток в катушках подключённых электроаппаратов. Но изменяющийся магнитный поток способен индуктировать ЭДС самоиндукции не только в витках катушки, но и в массивных металлических проводниках. Пронизывая толщу массивного проводника, магнитный поток индуктирует в нем ЭДС, создающую индукционные токи. Эти, так называемые вихревые токи, распространяются по массивному проводнику и накоротко замыкаются в нем, вызывая перегрев и разрушение изоляции, что может привести к выходу аппарата из строя.

Сердечники катушек, якорей электродвигателей, трансформаторов, магнитопроводы различных электрических машин и аппаратов представляют собой как раз те массивные проводники, которые нагреваются возникающими в них индукционными токами. Явление это крайне нежелательно, поэтому для

9

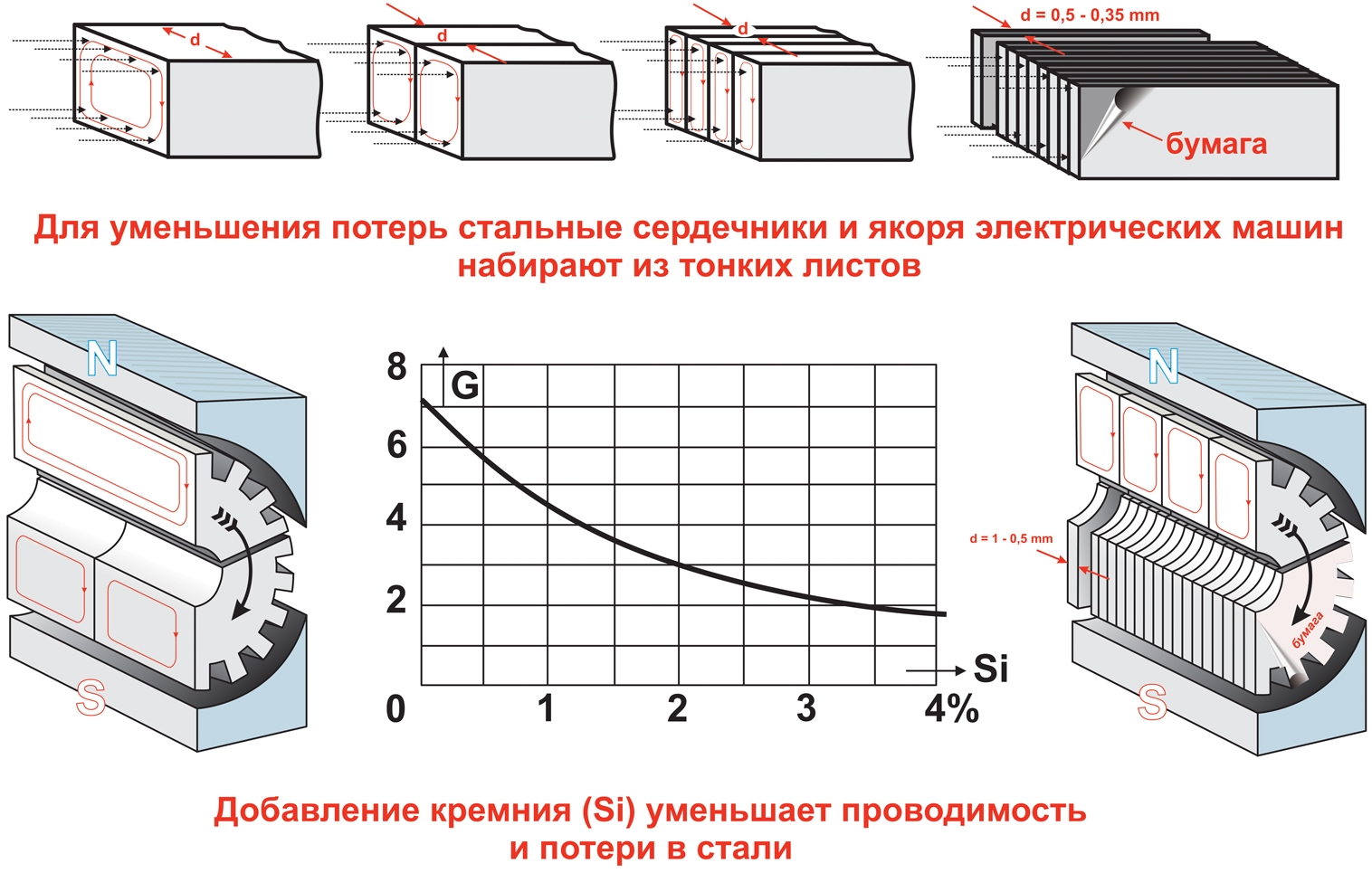

уменьшения величины индукционных токов части электрических машин и сердечники якорей и обмоток возбуждения электродвигателей делают не цельнолитыми, а состоящими из тонких пластин, изолированных друг от друга бумагой или слоем изоляционного лака. Благодаря этому преграждается путь для распространения вихревых токов по телу проводника. Вихревые токи также способны вызвать электрическую коррозию, то есть, разрушение структуры металла .

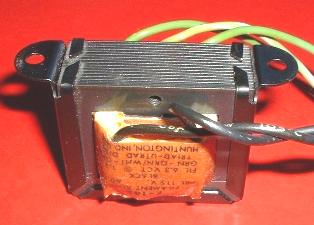

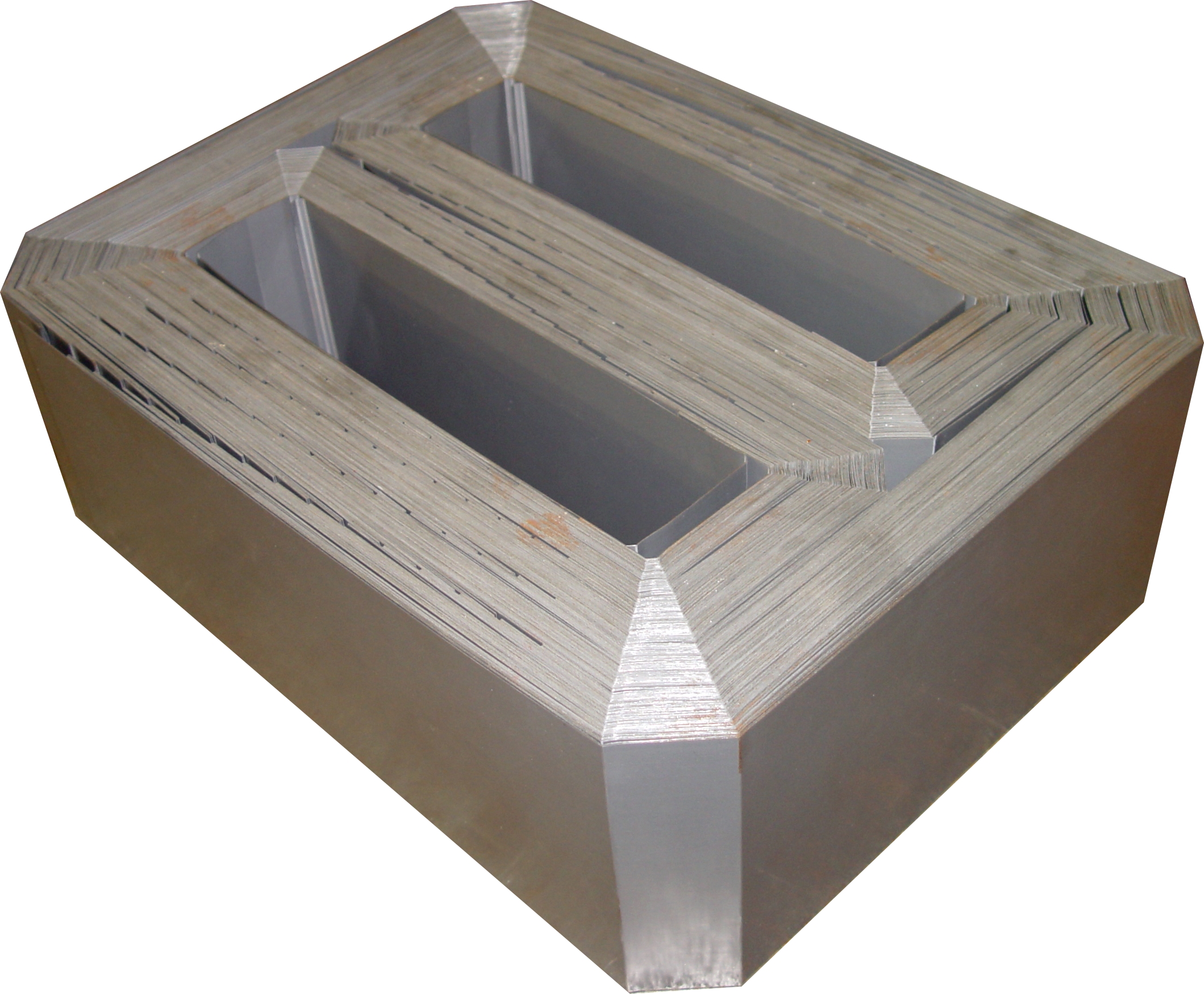

Наборный сердечник трансформатора.

В промышленности вихревые токи используют для плавки металла в индукционных тигельных печах. В тигель (полый керамический цилиндр) загружается металл для расплава, вокруг тигеля расположена обмотка индуктора в виде медной трубки, охлаждаемая водой. По медной трубке пропускается переменный ток средней частоты. В результате внутри тигеля возникают вихревые токи, которые расплавляют металл.

10

Тяговый электродвигатель ДК-117ДМ. (Дополнительный материал). Преобразует электрическую энергию в механическую и служит для приведения в движение колёсных пар вагонов.

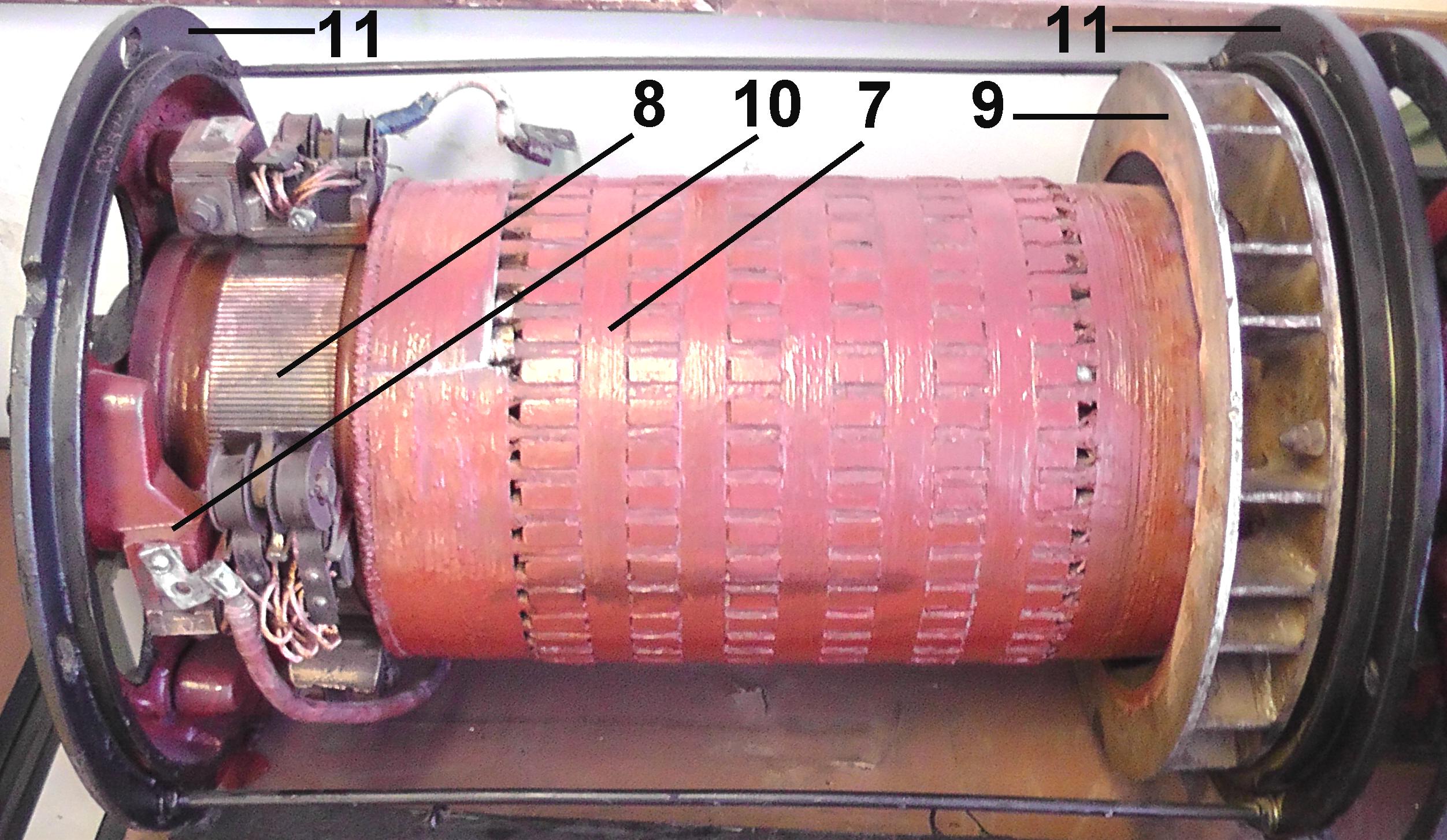

Двигатель в сборе Якорь с коллектором и щёткодержателями

• Остов из электротехнической стали, выполняющий роль магнитопровода, на нём имеются:

  • три прилива (1) для крепления стержня подвески и прилив для крепления реактивной тяги

  • два прилива (2) для предотвращения падения ТЭД на путь (при изломе стержня подвески двигатель опирается ими на ось колёсной пары, предотвращая падение на путь)

  • вентиляционные отверстия (3), закрытые проволокой (сторона привода)

  • коллекторные люки с крышками (4) для доступа с щёточному аппарату (сторона коллектора)

  • отверстия под болты (5) для крепления главных и дополнительных полюсов

• Внутри остова на болтах закреплены 4 главных полюса, которые предназначены для создания основного магнитного потока. Главные полюса (обмотки возбуждения) состоят из:

  • наборного стального сердечника (для уменьшения нагрева от вихревых токов)

  • вокруг сердечника - два слоя обмотки из шинной меди (намотана «плашмя»)

• 4 дополнительных полюса для более равномерного распределения магнитного потока, улучшения коммутации и исключения образования кругового огня по коллектору. Они состоят из:

  • литого сердечника (в дополнительных полюсах вихревые токи не образуются)

  • вокруг сердечника - один слой обмотки из шинной меди (намотана «на ребро»)

• Вал с вентилятором (9). Воздух всасывается со стороны коллектора и выходит со стороны привода.

• Якорь (7). Сердечник набирается из стальных штампованных пластин, покрытых изоляционным лаком, которые насаживаются на вал со шпонкой. В образовавшиеся пазы сердечника забиваются обмотки из шинной меди, концы которых припаивают к коллекторным пластинам.

• К оллектор (8) набирается в обойме из 210 медных пластин, между ними установлены миканитовые изолирующие прокладки, которые протачиваются на глубину 1 мм. для исключения искрения на коллекторе (эта операция называется «продороживание».

• 4 щёткодержателя (по числу главных полюсов) (10) с двумя щётками в каждом. Щёткодержатель состоит из обоймы, медных шунтов, двух разрезных щёток с резиновыми амортизаторами сверху и двух нажимных пальцев. Амортизаторы необходимы для исключения отрыва щёток при вибрации и динамических ударах во время проезда рельсовых стыков и стрелочных переводов. Щёткодержатели крепятся к подшипниковому щиту на гребёнку (для возможности регулировки зазора между обоймой и коллектором).

• Два подшипниковых щита (11) с подшипниками и лабиринтными канавками для смазки.

При пропускании электрического тока по обмоткам якоря и обмоткам возбуждения вокруг них возникают электромагнитные силы. Взаимодействие этих сил заставляет обмотки якоря отталкиваться от обмоток возбуждение, в результате чего якорь начинает вращаться (т.к. главные полюса закреплены на остове, а вал якоря вращается в подшипниках). Направление вращения можно определить по Правилу левой руки.

При работе двигателя в генераторном режиме тормозной эффект также возникает в результате взаимодействия электромагнитных сил обмоток якоря и возбуждения, при этом в якоре наводится электрический ток противоположного моторному режиму направления. Однако, направление тока в обмотках возбуждения остаётся неизменным, вследствие чего направление выталкивающей силы (Правило левой руки) изменяется на противоположное (то есть, противоположное направлению вращения якоря), что приводит к возникновению тормозного момента на его валу. С уменьшением скорости уменьшается и тормозной эффект.
