Электромагнитная индукция.

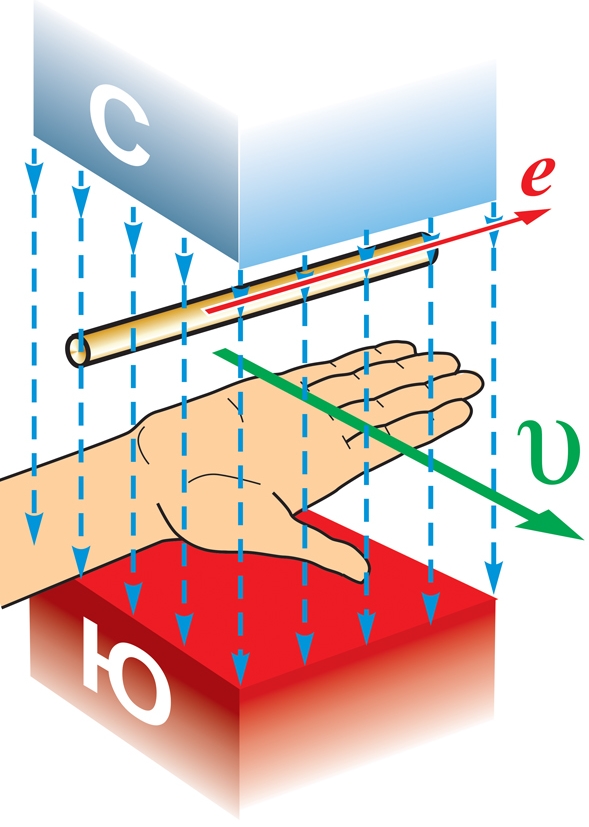

Если в магнитное поле поместить проводник и перемещать его так, чтобы он пересекал силовые линии внешнего магнитного поля, то в проводнике возникнет электродвижущая сила, называемая ЭДС индукции. ЭДС индукции возникнет в проводнике даже в том случае, если сам проводник останется неподвижным, а перемещаться будет магнитное поле, пересекая проводник своими силовыми линиями. Если проводник, в котором наводится ЭДС индукции, замкнуть на какую-либо внешнюю цепь, то под действием этой ЭДС по цепи потечёт электрический ток, называемый индукционным током. Явление возникновения ЭДС в проводнике при пересечении его силовыми линиями магнитного поля называется электромагнитной индукцией. Иными словами: электромагнитная индукция - это процесс превращения механической энергии в электрическую.
П
ри
работе двигателя обмотки якоря
пересекаются с магнитными силовыми
линиями, исходящими от обмоток возбуждения
(главных полюсов). При этом в обмотках
якоря наводится ЭДС, направленная против
приложенного напряжения, поэтому её
часто называют противо-ЭДС.
Её направление определяется по Правилу
правой руки.
Применительно
к двигателю оно выгдядит так:
Если ладонь правой руки расположить так, чтобы в неё входили силовые линии магнитного поля от обмоток возбуждения, а отогнутый большой палец направить по направлению вращения якоря, то 4 вытянутых пальца укажут направление противо-ЭДС ( ЭДС индукции).
ЭДС индукции измеряется в вольтах и прямо пропорциональна величине магнитного потока, скорости движения проводника (скорости вращения якоря) и длине участка, пересекающего магнитные силовые линии. Для нормальной работы электродвигателя необходимо подать на его коллектор напряжение большее, чем противо-ЭДС.
Запомните:
Чем больше скорость вращения якоря двигателя, тем больше величина противо-ЭДС !
Чем больше величина противо-ЭДС, - тем меньше сила тока в цепи и сила тяги двигателя !
7
Принцип работы генератора.

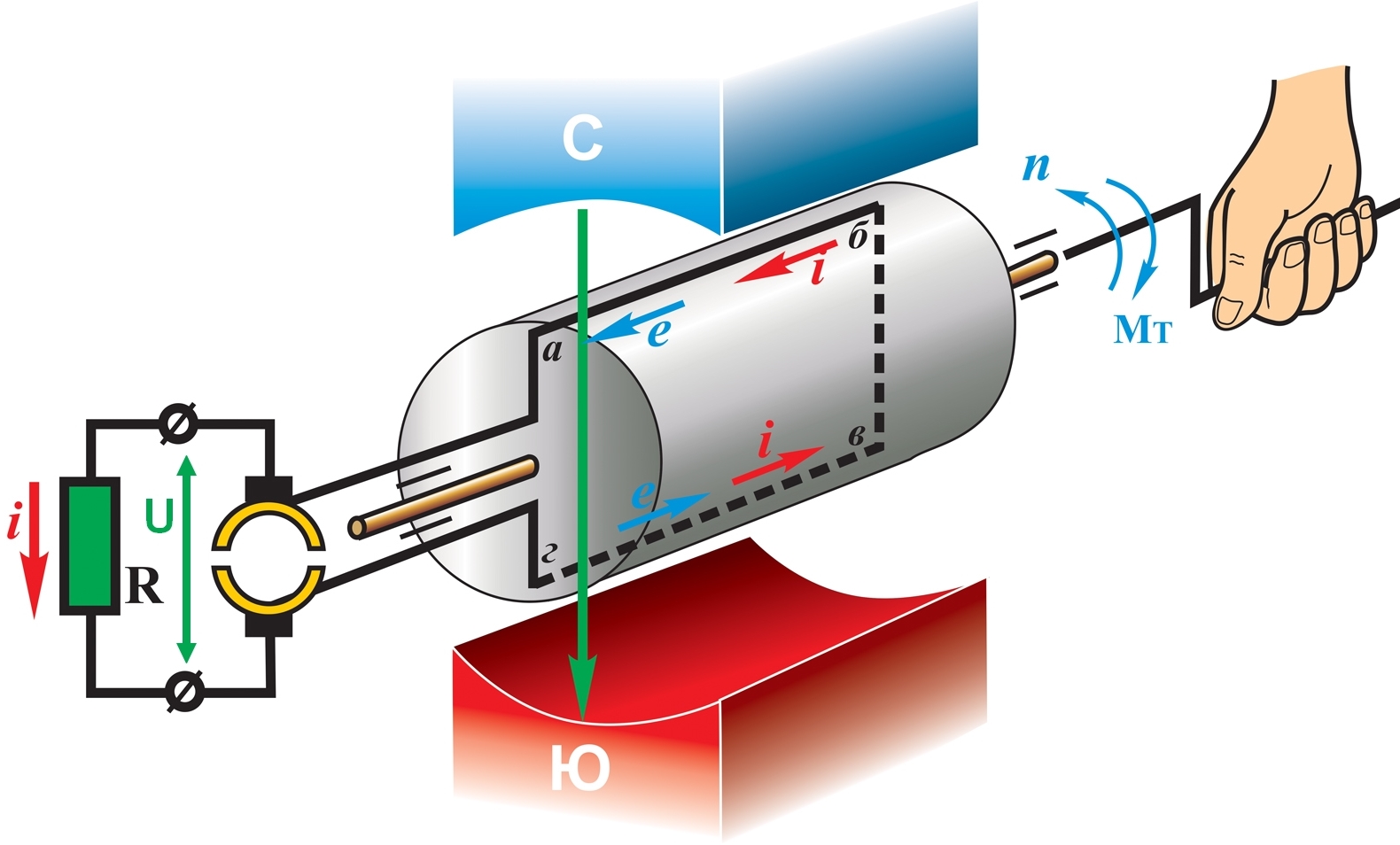

Я
корь
генератора вращается в магнитном поле,
созданном главными полюсами (обмотками
возбуждения). При этом в обмотках якоря,
как и в моторном режиме, наводится ЭДС.
Если к якорю подключить нагрузку
(сопротивление), то по цепи пойдёт ток,
направление которого будет противоположно
направлению тока в моторном режиме, так
как оно теперь будет определяться по
Правилу
Правой руки.
В результате также изменится и направление
выталкивающей силы (по Правилу Левой
руки). Так как направление вращения
якоря (как и колёсных пар) в генераторном
режиме не изменилось, то получается,
что выталкивающая сила теперь направлена
против направления вращения якоря, то
есть, стремится его затормозить. Иными
словами - на валу якоря возникает
электродинамический тормозной момент.
Причём, с уменьшением числа оборотов
якоря будет пропорционально уменьшаться
и выталкивающая сила (тормозной момент).
Именно по этой причине при малых скоростях движения вагона электротормоз малоэффективен и для полной его остановки необходимо включить электропневматический вентиль замещения электротормоза. Выработанная генераторами вагона электроэнергия должна гаситься в пуско-тормозных и невыводимых (реостатным контроллером) резисторах, в противном случае возникнет аварийный режим (резко увеличится сила тока в цепи), что приведёт к выходу генераторов из строя. ЭДС генераторов прямо пропорциональна скорости вращения якорей и величине магнитного потока и определяется по формуле:
E=cФn , где с - электрическая константа двигателя (записана в техническом паспорте двигателя)
Ф - величина магнитного потока (чем больше сила тока, тем больше магнитный поток)
n - частота вращения якоря (оборотов в минуту).
К
ак
известно, электрические машины обладают
свойством обратимости, то есть, они
могут работать, как в моторном, так и в
генераторном режимах. Чтобы проиллюстрировать
изменения, происходящие в электродвигателе
при его переводе в генераторный режим,
рассмотрим рисунок справа.

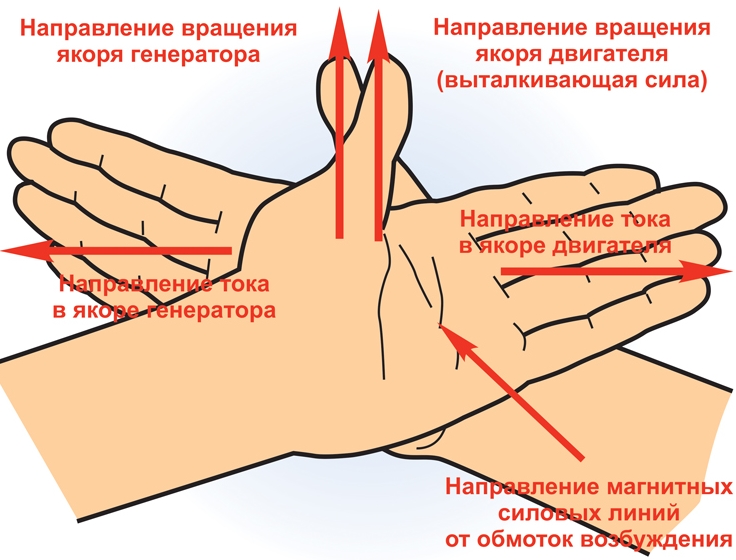

Зная, что в моторном и генераторном режимах направление магнитного потока в полюсах сохраняется, располагаем обе руки ладонями вверх.
Учитывая, что направление вращения колёсных пар (а значит и якорей) в моторном и генераторном режимах не изменяется, соединяем оба больших пальца. В результате четыре пальца обеих рук оказались направлеными в противоположные стороны. Это значит, что направление тока якоря в генераторном режиме изменилось на противоположное.
