Устройство.
Рама состоит из двух металлических угольников (1), на которых смонтированы три силуминовые боковины (2) с отверстиями (силумин - это сплав кремния и алюминия), в отверстиях крайних боковин запрессованы подшипники, в которые вставлен вал квадратного сечения (3). На вал насажены профилированные шайбы (4), на конце вала смонтировано большое зубчатое колесо редуктора (5). По обе стороны от вала к боковинам крепятся 4 металлические рейки (6) с кулачковыми контакторами КЭ-47 (8) и ЭУ-5 (7), их количество зависит от типа подвижного состава. На кронштейне (9) левой боковины установлен СДРК (серводвигатель реостатного контроллера), а также двухступенчатый редуктор: 1 ступень – червячная, вторая - зубчатая.
Работа рк.
СДРК (10) передаёт вращающий момент с вала якоря через две полумуфты на червячный вал редуктора (11), затем на червячное (косозубое) колесо (14), которое находится на одном валике с малым зубчатым колесом (12), валик приводит во вращение большое зубчатое колесо (5). В результате кулачковый вал с профилированными шайбами начинает вращаться. Если ролик кулачка бежит по ребру шайбы, то контакты кулачка разомкнуты, если ролик попадает в вырез профилированной шайбы, то контакты кулачка замыкаются под действием включающей пружины. Воздействие РК на силовую схему описано на стр.37.
Общее передаточное число редуктора : 43,5 (понижающая передача для усиления крутящего момента).

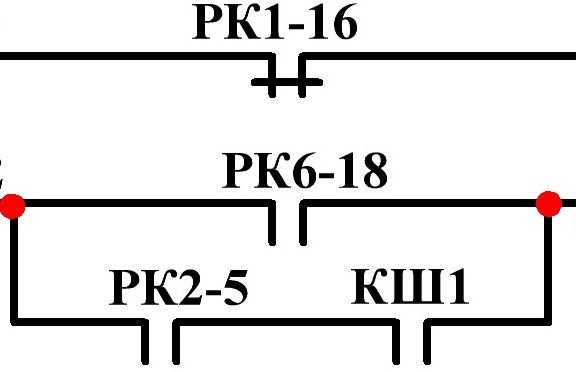

Кулачки обозначаются в схемах «РК» плюс цифры. В силовой цепи цифры указывают на порядковый номер кулачка, например, РК3. В цепи управления цифры указывают позицию или позиции, на которых данный кулачок замкнут: например, кулачок РК2-18 замкнут со 2 по 18 позиции включительно, а кулачок РК2-5 замкнут со 2 по 5 позиции включительно и на остальных позициях он разомкнут.

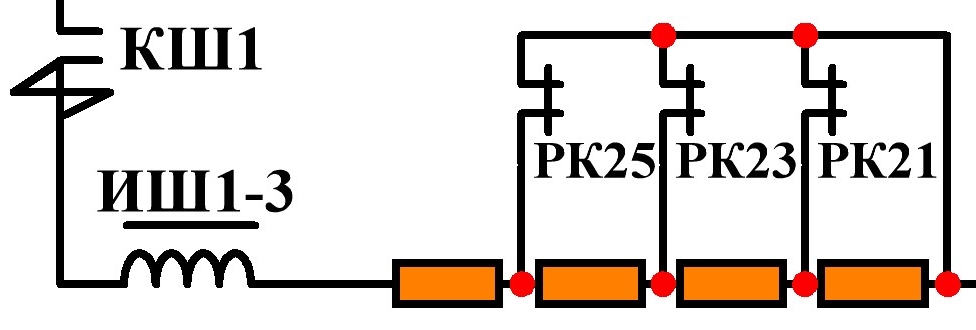

Обозначение кулачков ЭУ-5 в цепях управления Обозначение кулачков КЭ-47 в силовой цепи
На правой боковине установлены два резистора: один подключён параллельно обмотке якоря СДРК, а другой резистор подключён параллельно обмотке возбуждения СДРК.
Реостатный контроллер ЭКГ-39 при переводе КВ в «0» возвращается на 1 позицию по кратчайшему пути: со 2 по 10 позиции - в обратном, а с 11 по 18 позиции - в прямом направлении.
Аппарат подвешен на изоляторах к раме кузова справа. Маркировка на кожухе под вагоном - РК.
33
Контроллер машиниста КВ-70. Групповой переключатель с ручным приводом предназначен для передачи команд от машиниста в цепи управления каждого вагона по системе многих единиц (СМЕ). Установлен в кабине вагонов Еж-3, а также на вагонах серии 81-717 всех модификации, кроме серии 81-717.6к Люблинско - Дмитровской линии.
Устройство.

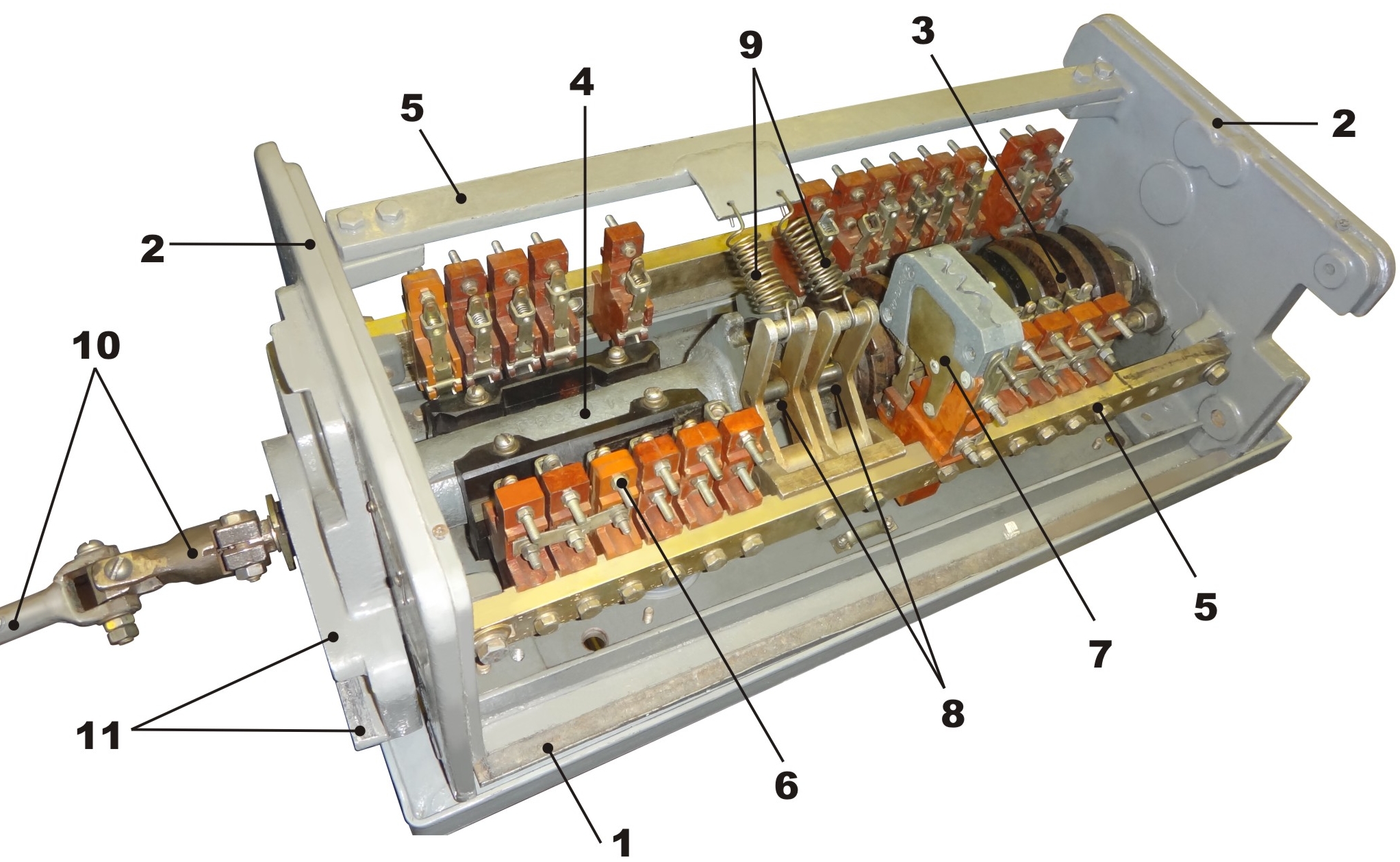

На основании (раме) (1) закреплены две силуминовые боковины (2), в отверстия которых запрессованы подшипники, в подшипниках установлены два вала:
реверсивный вал (4) (выполнен в виде трубы). С его помощью машинист может дистанционно управлять реверсорами всего поезда. Вал имеет три положения: Назад--0--Вперёд и переключается при помощи съёмной реверсивной рукоятки. Конструкция левой боковины имеет направляющие (11), которые позволяют вставить или изъять реверсивную рукоятку только в положении «0». По бокам реверсивного вала при помощи болтов закреплены две накдадки с профилированными кулачками, которые воздействуют на ролик кулачкового элемента ЭУ-5 аналогично профилированной шайбе .
Внутри реверсивного вала проходит главный вал квадратного сечения с установленными профилированными шайбами (3), при помощи главного вала машинист задаёт режим движения поезда. Вал имеет 7 положений: ход-1--ход-2--ход-3---0---тормоз-1--тормоз-1А--тормоз-2, Хвостовик главного вала через карданную передачу (10) соединён с главной рукояткой КВ. На рукоятке расположен курок фиксатора, на который необходимо нажимать каждый раз при переводе главного вала КВ из положения Тормоз-1 в « 0 ». Этот фиксатор предназначен для защиты от случайного перевода главной рукоятки КВ из Тормоз-1 в « 0 ».
Каждый вал имеет свой храповик с фиксатором положений (8), блокиратором и пружиной (9).
По обе стороны от вала на двух металлических рейках (5) закреплены кулачки ЭУ-5 (6) и один кулачок типа КЭ-48 с дугогашением (7, в схеме обозначается «У2»).
Все кулачки главного вала относятся к цепям управления.

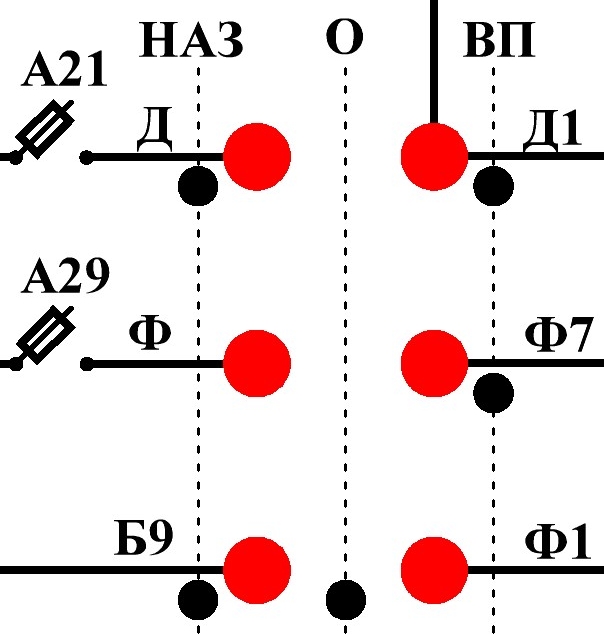

Кулачки реверсивного вала относятся к цепям управления (ЦУ) и ко вспомогательным цепям низкого напряжения (ВЦнн).
Оба вала механически сблокированы между собой:
если реверсивный вал находится в « 0 » положении, то главный вал - заблокирован
если главный вал находится в рабочем положении («Ход» или «Тормоз»), то реверсивный вал заблокирован. Это необходимо для защиты от неправильных действий машиниста, а также для исключения возможности управления поездом без реверсивной рукоятки КВ.

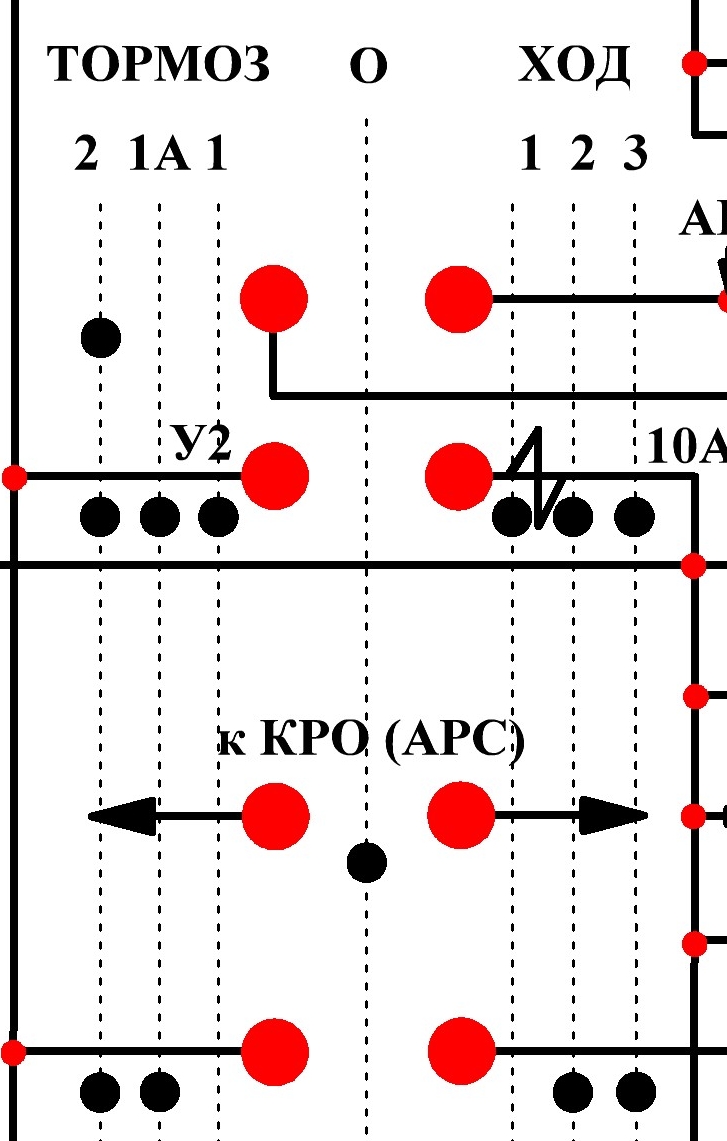

Контакты кулачков изображаются в схеме в виде красных точек (см. выше).
Диаграма замыкания кулачков отображается в схемах в виде чёрных точек под кулачком !
При изъятии реверсивной рукоятки после оборота состава необходимо чётко зафиксировать вал в «0» положении, в противном случае в хвостовой кабине во время движения возможен самопроизвольный заброс реверсивного вала в положение «Вперёд» или «Назад», что приведёт к потере управления поездом (и потере контроля закрытого состояния дверей) !
