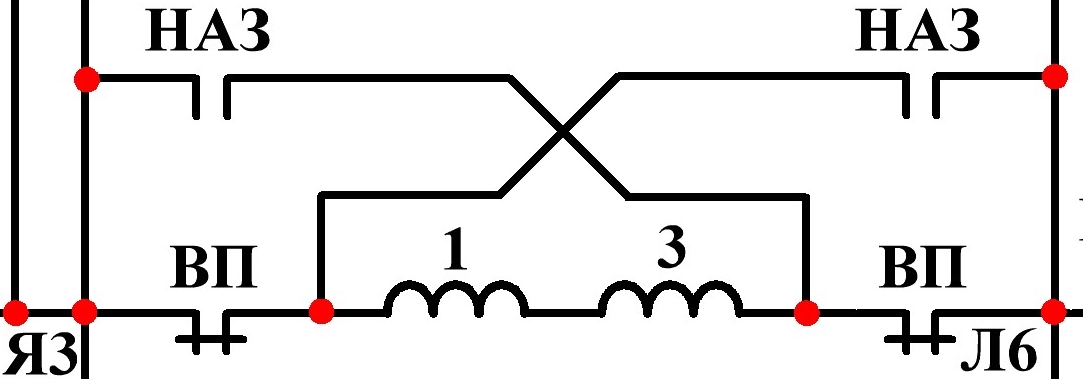

Принцип работы реверсора.
(по такому же принципу работают
в
се
кулачковые
аппараты,
различия -
только в типе привода!)
При подаче питания на катушку вентиля (8) «Вперёд» или «Назад» пневмопривод при помощи водила поворачивает на 450 вал с профилированными шайбами…

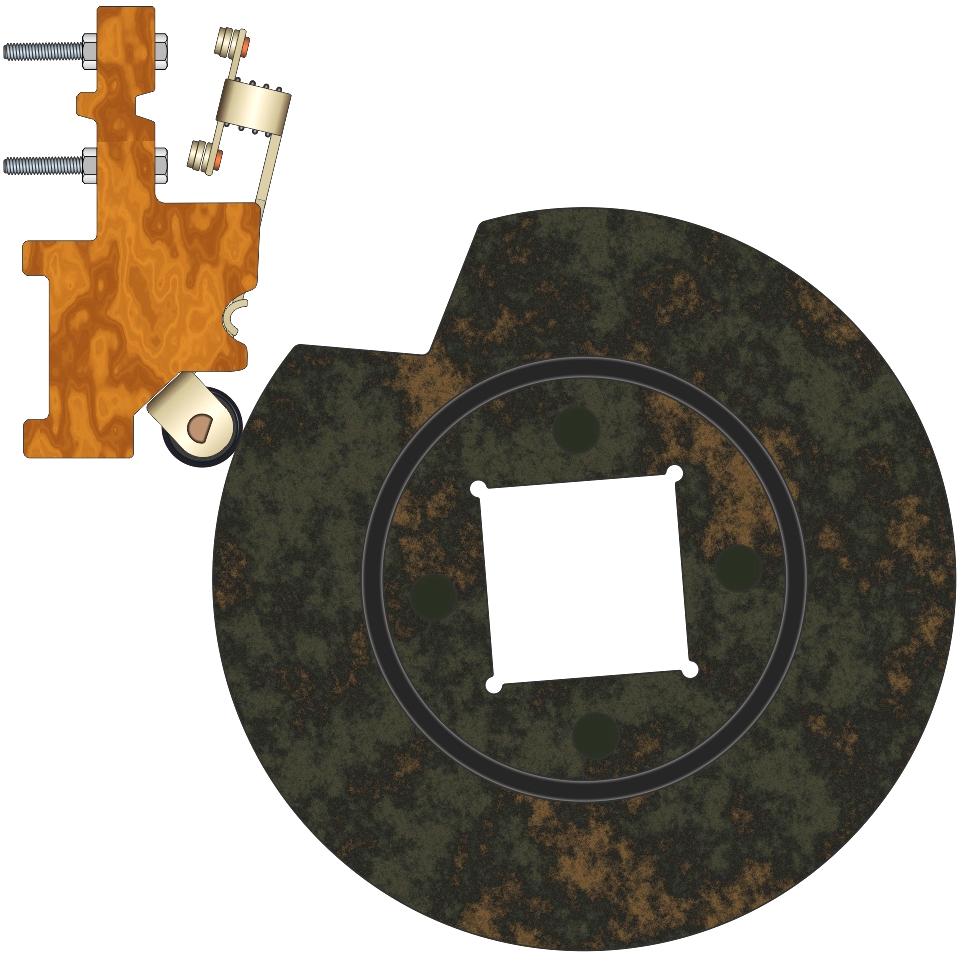

Если ролик кулачка вращается на ребре профилированной шайбы, то контакты кулачка разомкнуты.

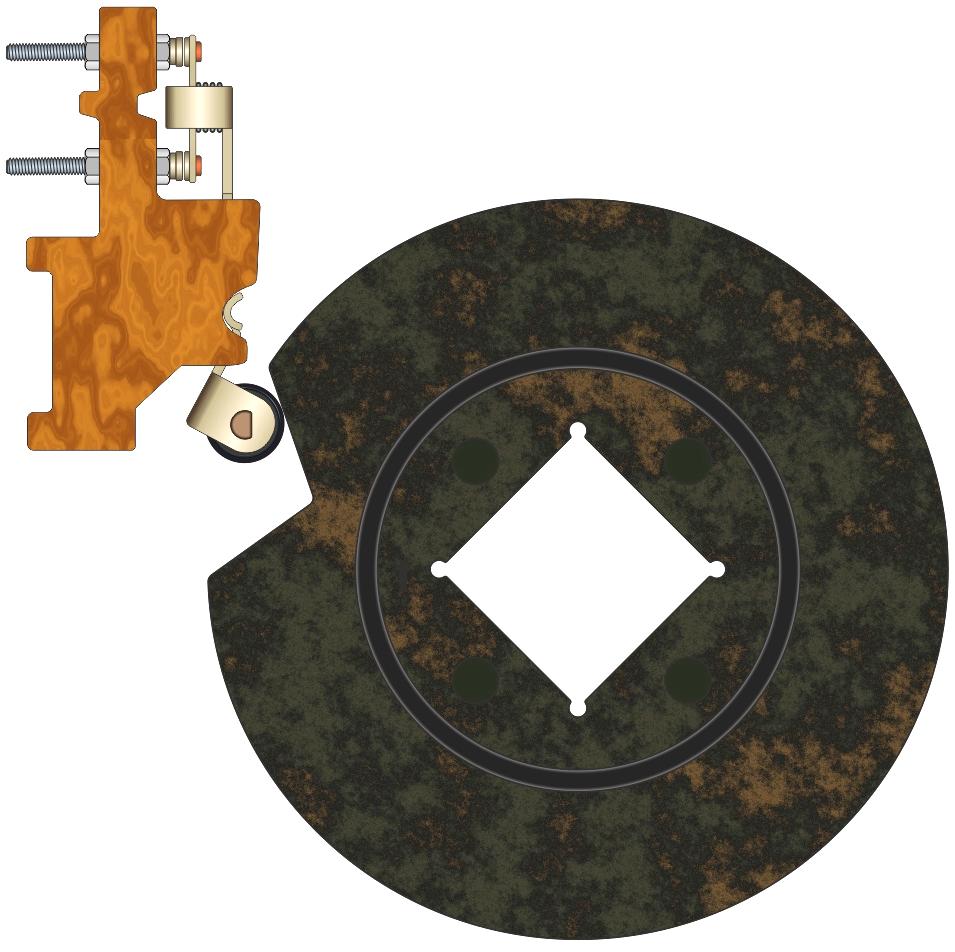

Если ролик попадает в вырез профилированной шайбы, то под действием включающей пружины контакты кулачка замыкаются.

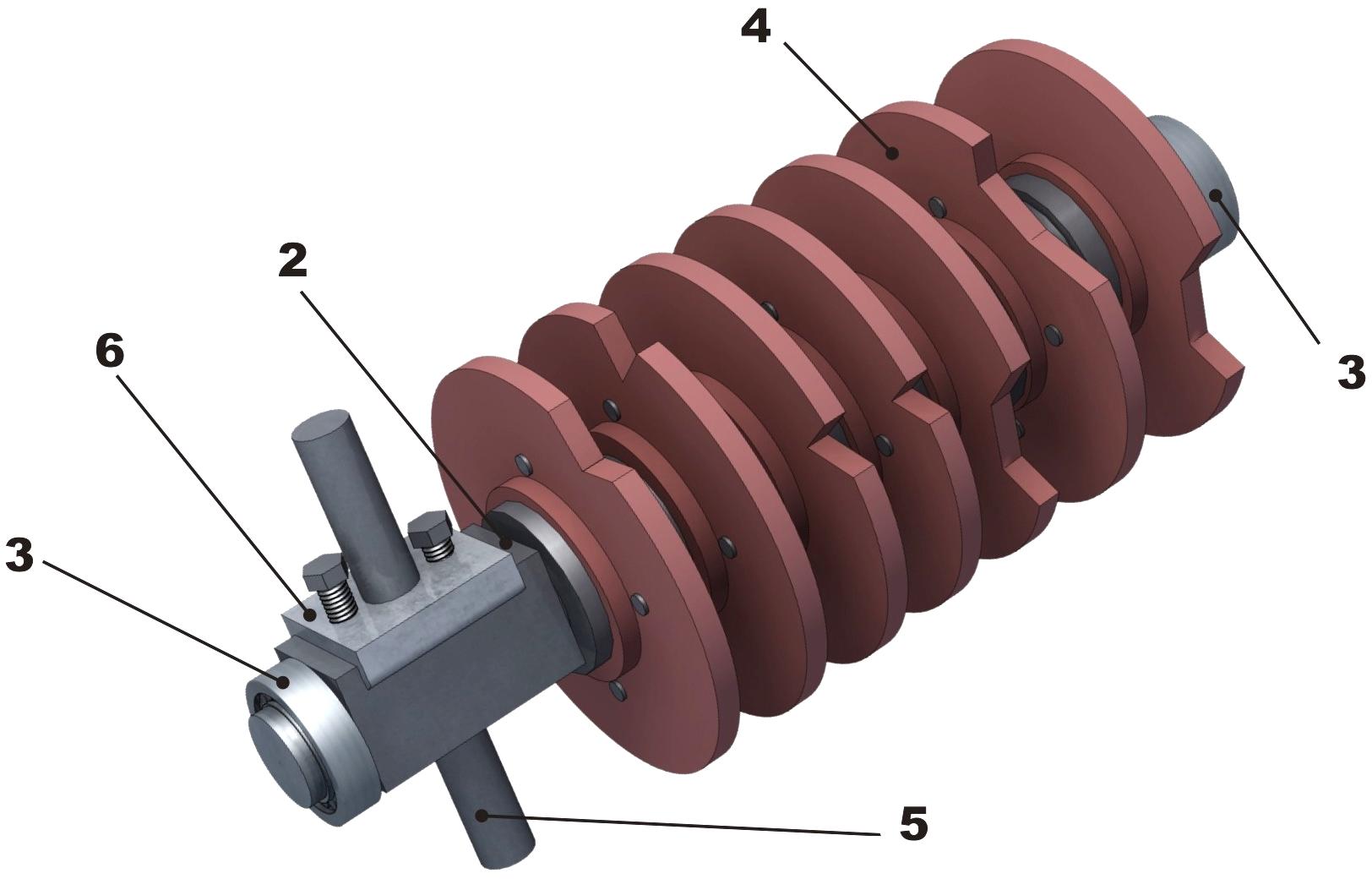

Кулачковый вал аппаратов
с электропневматическим приводом.
2. Кулачковый вал
3. Подшипники
4. Профилированные шайбы
5. Водило
6. Ограничитель хода штока
31

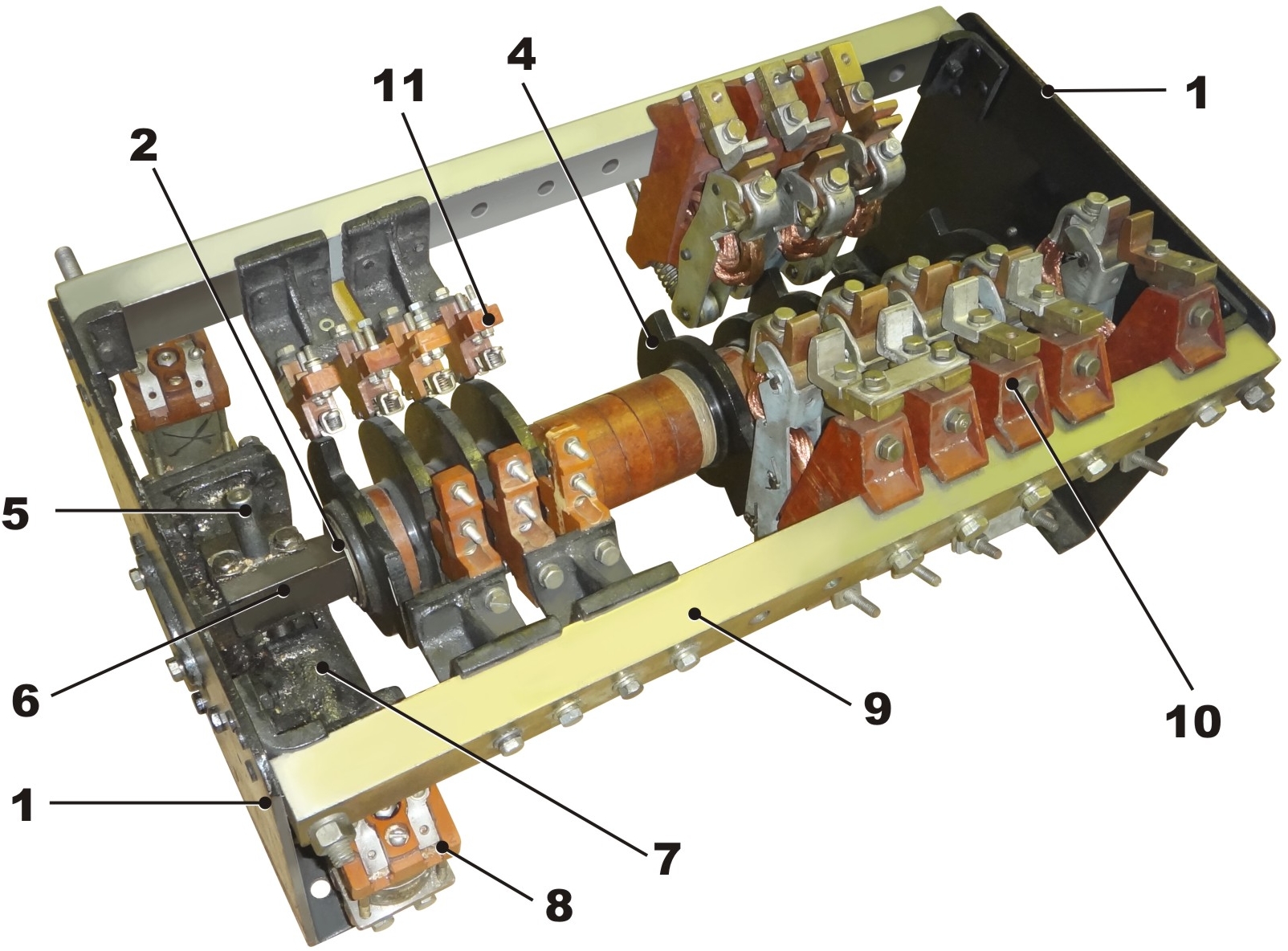

Переключатель положений ПКГ-761 (Пневматический контроллер групповой). Два двухпозиционных переключателя с групповым приводом, смонтированных под одним кожухом: ПСП - переключатель сериесно-параллельный и ПМТ - переключатель моторно-тормозной.
ПСП. Предназначен для переключения групп тяговых электродвигателей с последовательного (сериесного) на параллельное соединение. Имеет два положения: ПС (положение сериесное) и ПП (положение параллельное).
Аппарат устроен аналогично реверсору.
Кулачки с обозначениями ПП2 и ПП3 (тип КЭ-47) находятся в силовой цепи.
Кулачки с обозначениями ПСУ и ППУ (тип ЭУ-5) находятся в цепях управления.
На вагонах 81-717.5м кулачки ПС в силовой цепи отсутствуют – их роль выполняет контактор ЛК-2.
При нулевом положении главной рукоятки кв аппарат псп устанавливается в положение «пс».
ПМТ. Предназначен для переключения силовой цепи с моторного режима в тормозной и обратно. В ПМТ размещён датчик тока тормозного режима - ДТ. Устройство и работа ПМТ аналогичны реверсору, различие - только в количестве кулачков. Переключатель положений ПКГ-761 расположен под вагоном рядом с реостатным контроллером. Имеет положения: ПТ (положение тормозное) и ПМ (положение моторное).
Кулачки с названиями ПМ и ПТ (тип КЭ-47) находятся в силовой цепи.
Кулачки с названиями ПМУ и ПТУ (тип ЭУ-5) – в цепи управления.
При нулевом положении главной рукоятки кв аппарат пмт устанавливается в положение «пт».
Переключатель положений вагонов Еж-3 и Ем-508Т (тип ЭКГ-18) устроен аналогично реостатному контроллеру, он имеет положения: ПС--ПП--ПТ1--ПТ2 (положение ПТ2 аппарат проходит вхолостую).
32

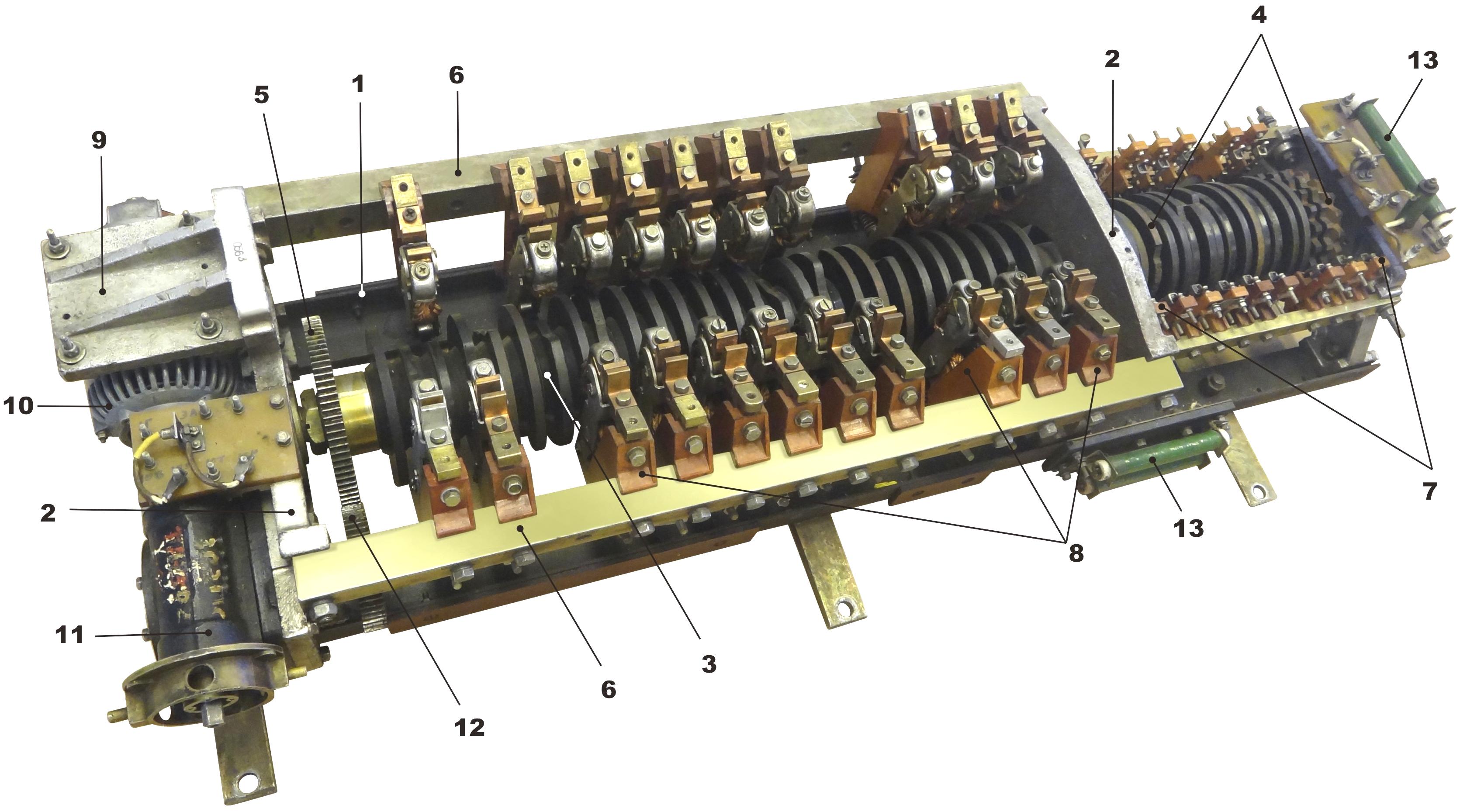

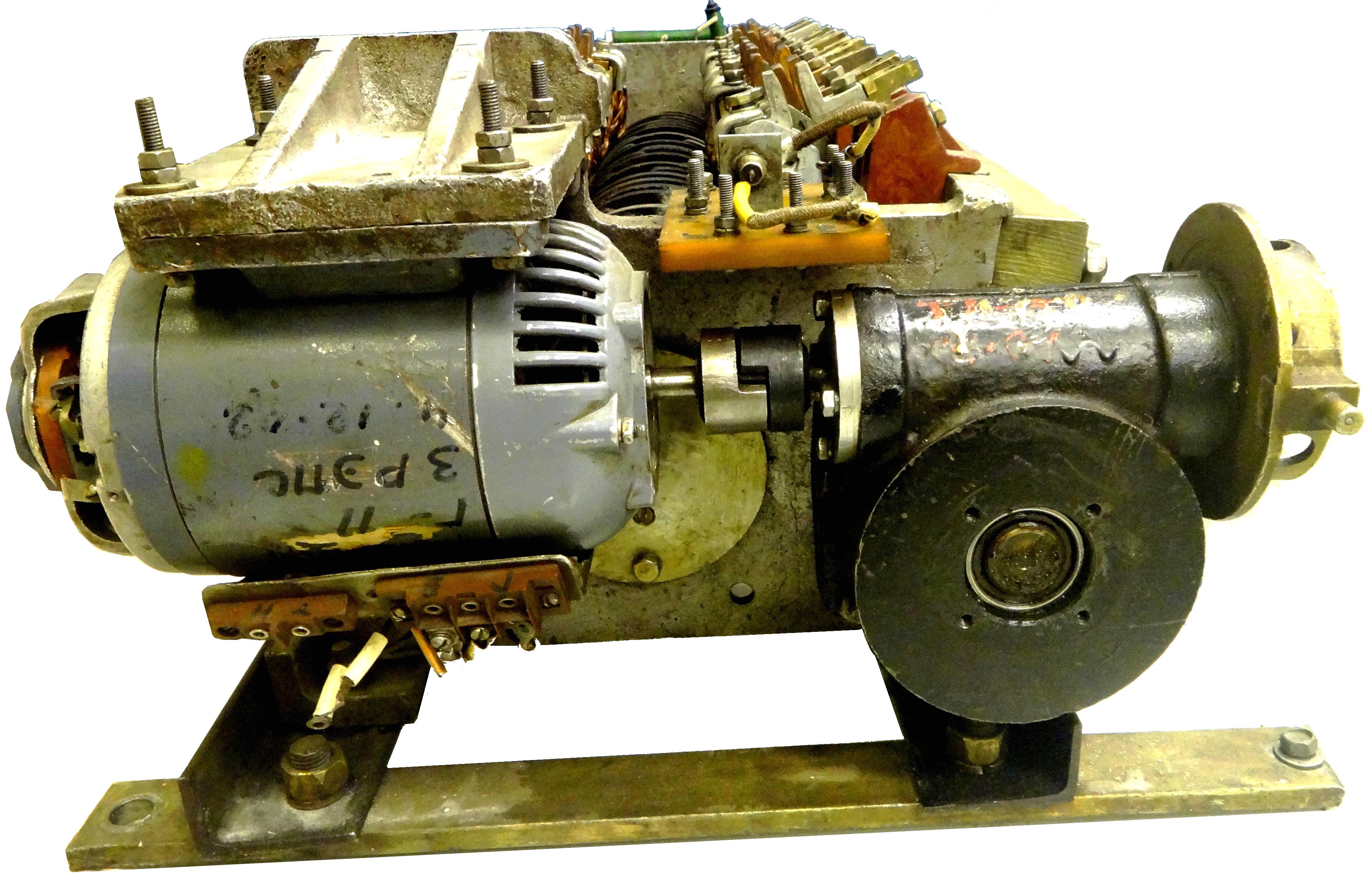

Реостатный контроллер ЭКГ-39. (Электрический контроллер групповой). Многопозиционный аппарат с групповым приводом. Предназначен для выведения пуско-тормозных резисторов из силовой цепи в процессе пуска и электрического реостатного торможения, а также для ослабления магнитного поля тяговых двигателей в ходовом режиме. Имеет 36 позиций на ход и 18 на тормоз, причём, РК вращается в с 1 по 18 позиции в прямом направлении, а с 19 по 36 позиции - в обратном. Исходная позиция - первая.
