Принцип работы.
Получив питание, катушка намагничивает сердечник и он притягивает к себе якорь контактора, в результате рычаг поворачивается на осях и:
его правая часть опускается вниз и траверса с высоковольтными контактами под дейстаием пружины опускает контактные мостики на неподвижные контакты. Контакты замкнулись.
левая часть рычага поднимается вверх и траверса с низковольтными (блокировочными) контактами под действием пружины поднимает контактные мостики и происходит переключение контактов: нормально замкнутые – размыкаются, а нормально разомкнутые – замыкаются.
При снятии питания с катушки рычаг под действием двух пружин возращается в исходное положение.
Контакторы МК1-20 расположены в ящике ЯМК под вагоном слева, рядом с ящиком АКБ. Работа этих контакторов в электрических цепях рассматривается на стр. 42.
27
Электромагнитные вентили.
Служат для управления подачей сжатого воздуха в цилиндры приводов электропневматических аппаратов. Существуют вентили включающего и выключающего типа.
Вентиль включающего типа при возбуждённой катушке сообщает цилиндр аппарата с источником сжатого воздуха, а при невозбуждённой катушке - с атмосферой.
Вентиль выключающего типа при невозбуждённой катушке сообщает цилиндр аппарата с источником сжатого воздуха, а при возбуждённой катушке - с атмосферой.
В
ентиль

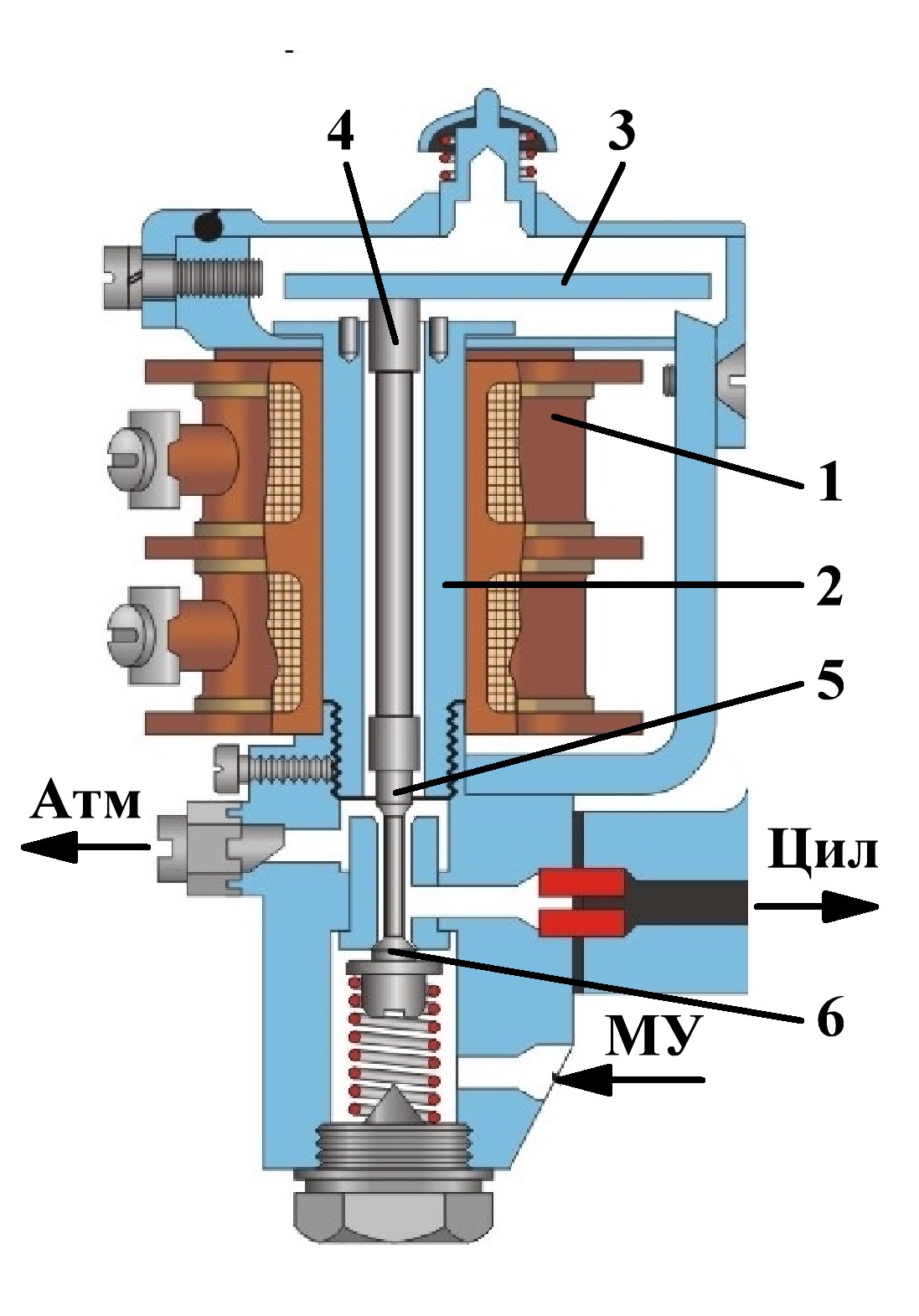

состоит из стального корпуса, в который
ввернут цилиндрический стальной
сердечник (2). При подаче питания на
катушку вентиля катушка с сердечником
намагничиваются, сердечник прижимает
к корпусу якорь (3), который нажимает на
толкатель (4). В результате верхний клапан
(5) садится в седло, закрывая связь
пневмоцилиндра с атмосферой, а нижний
клапан открывает связь магистрали
управления с рабочей полостью цилиндра.
При невозбуждённой катушке пружина прижимает нижний клапан к седлу. Нижний клапан своей иголкой отжимает верхний клапан от седла. Доступ воздуха из магистрали управления в цилиндр аппарата перекрыт нижним клапаном, рабочая полость цилиндра аппарата соединяется с атмосферой.
Вентили ВВ2 предназначены для управления приводом реверсора, вентили ВВ3 - для управления приводом линейных контакторов.
Вентиль ВВ3 отличается от вентиля ВВ2 большим впускным и выпускным отверстием, что повышает быстродействие аппарата.
На вагонах ЕЖ3-РУ1 применяются электромагнитные
вентили типа ВВ2, ВВ3 или вентили типа ВВ10.
Двухпозиционный электропневматический привод.
Привод установлен в групповых кулачковых аппаратах (ПКГ-761 и ПР-772), их назначение, устройство и работа будут рассмотрены ниже.

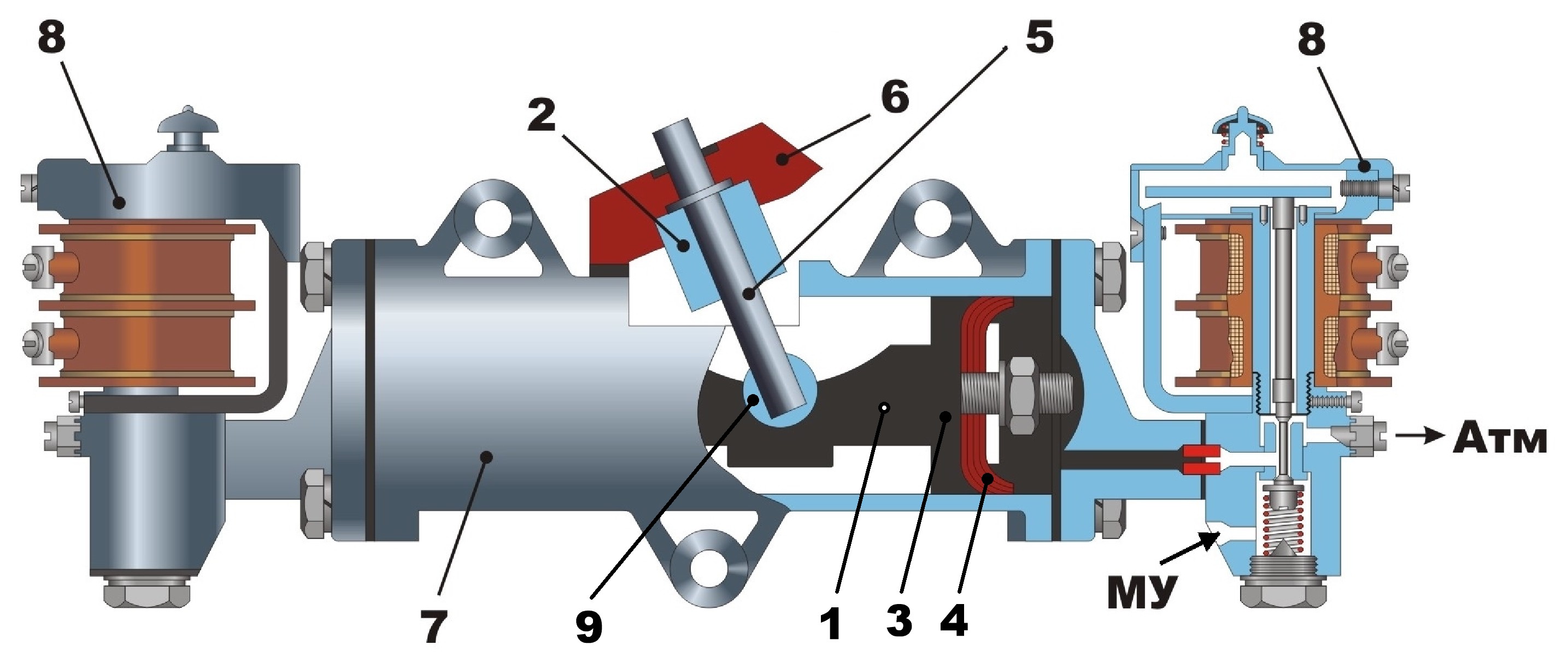

Привод состоит из чугунного цилиндра (7), диаметром 58 мм, в котором перемещаются два поршня (3) с уплотнением из кожаных манжет (4). Оба поршня соединены штоком (1). В средней части штока в цилиндрическом отверстии установлен бронзовый сухарь (9), в отверстие которого вставлено водило (5). Водило проходит сквозь кулачковый вал (2) с ограничителем хода поршня (6). Хвостовик водила служит для ручного переключения аппарата. На приливах цилиндра с обеих сторон крепятся два электропневматических вентиля включающего типа (8).
