О содержании текстовой части технического плана

Текстовая часть технического плана состоит из титульного листа, содержания и следующих разделов:

• исходные данные

• характеристики помещения

• сведения об образуемых частях помещения

• заключение кадастрового инженера.

Обязательно включаются в состав технического плана только разделы «Исходные данные» и «Характеристики помещения».

Раздел «Сведения об образуемых частях помещения» необходим лишь в том случае, когда технический план на помещение требуется в связи с образованием одной или нескольких его частей.

Необязательным является и раздел «Заключение кадастрового инженера». Его включают в технический план, если кадастровые сведения не совпадают с результатами проведенных на объекте недвижимости кадастровых работ, или в случае необходимости дополнительного обоснования результатов кадастровых работ.

О содержании графической части технического плана

Графическая часть технического плана как жилого, так и нежилого помещения представляет собой план здания (если здание одноэтажное), план этажа, или план части этажа (для многоэтажных зданий), на котором указано местоположение такого помещения.

Планов этажей в графической части технического плана помещения может быть несколько, если оно многоуровневое.

Сетка колонн — система разбивочных осей в плане, в точках пересечения к-рых устанавливаются колонны каркаса здания. В целях унификации элементов каркаса, перекрытий, покрытий, ферм, балок и др. конструктивных элементов разбивочные оси располагаются на расстояниях, кратных укрупненным модулям (см.Модульная система, Унификация).

Плиты перекрытия - Плиты перекрытия – это железобетонные изделия, предназначенные для междуэтажных перекрытий жилых, общественных и промышленных зданий. Кроме того, плиты нашли широкое применение при прокладке теплотрасс и тоннелей. Универсальность, а также простота их укладки позволяет использовать их не только в промышленном, жилищном, но и в индивидуальном строительстве. Для повышения тепло- и звукоизоляционных свойств, а также для снижения массы, железобетонные плиты перекрытий производят с пустотами. Пустоты могут иметь овальное или круглое сечения, также встречаются вертикальные пустоты. Нижняя сторона такой железобетонной плиты выпускается в готовом к отделке виде и служит потолком, а верхняя является основанием пола. Некоторые плиты, предназначенные в основном для промышленного использования, выпускают с ребрами, которые повышают жесткость плиты. При этом существует два варианта – с ребрами вниз – для использования в качестве перекрытий в промышленных зданиях, например, цехах. И с ребрами вверх – тогда ребра служат для устройства пола.

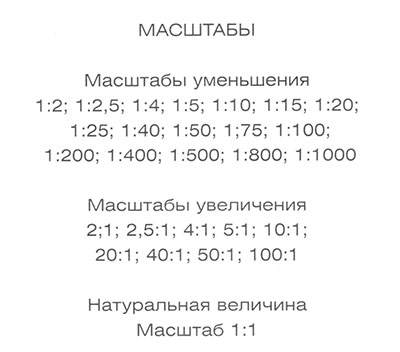

Масштабы чертежей.           Масштаб - отношение линейных размеров изображенного на чертеже объекта к его истинным размерам в натуре.           Масштаб может быть выражен числом и тогда он называется - числовой масштаб или изображен графически - линейный масштаб.        Знание числовой величины или размерности масштаба необходимо не только для выполнения чертежей в определенном масштабе, т.е. определенной величины, но и для проведения в дальнейшем измерений различных длин на готовых чертежах с тем, чтобы определить их натуральную (истинную) величину.        Чертеж, выполненный в ортогональных проекциях в определенном масштабе, является документом, по которому, как правило, выполняется изображенный на нем объект в натуре.         Масштабы изображения на чертеже могут быть с уменьшением, увеличением и в натуральную величину.        В числовом масштабе кратность увеличения или уменьшения обозначается дробью и записывается так, как показано на рис.11, где изображена стандартная линейка числовых масштабов, рекомендованных   ГОСТом.   Более   полные   данные  о масштабах всегда можно найти в соответствующих справочниках.

Рис. 11

       Чтобы определить масштаб изображения объекта на чертеже, необходимо взять какой-либо размер в натуре (обычно габаритный) и разделить его на длину этого размера на чертеже. Величина полученной дроби покажет числовой масштаб, который не всегда будет соответствовать стандартной линейке масштабов. Если необходимо вычерчивать изображение на чертеже в стандартном масштабе, то подбирают ближайшее по величине его значение.        Можно строить изображение и в произвольном масштабе, но во всех случаях необходимо определить числовое значение основания масштаба.       Основание масштаба - величина, получаемая делением принятой единицы измерения (1 м = 1000 мм) на размер уменьшения. Например, для масштаба 1 : 25 величина основания масштаба составит: 1000 : 25 = 40 мм. Это значит, что основание масштаба будет изображаться отрезком длиной 40 мм и в двадцать пятом масштабе соответствовать 1 метру в натуре. Можно получить более мелкие значения измеряемых в данном масштабе величин, если разделить его основание на части, каждая из которых будет соответствовать целому числу.        Можно, например, разделить основание масштаба на 2, 4, 5, 10 частей. Что в результате этого получится, и какова будет цена (величина) одного деления в каждом случае, показано на рис.12.

Рис. 12

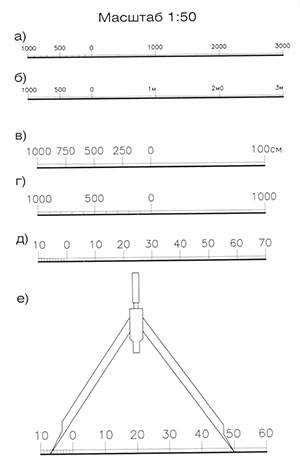

      А на три части или на семь частей основание масштаба разделить нельзя, так как в этом случае цена одного деления не будет целым числом. И пользоваться таким линейным масштабом будет практически невозможно, из-за крайне низкой точности измерений по нему.         Зная величину основания масштаба, легко построить линейный масштаб или масштабную линейку.       В свободном поле чертежа (обычно в нижней части листа) проводят прямую линию и на ней откладывают последовательно несколько раз основание масштаба. Длина получающейся линии произвольна и зависит в основном от композиционных задач.        Левый отрезок делят вертикальными штрихами на части (обычно 10 частей) и над штрихом последнего деления справа ставят нуль. Рис.12а - 12д. Отрезки справа, также разделенные короткими вертикальными штрихами, надписывают в цифровых значениях единицы измерения. Чаще всего в миллиметрах, как рекомендовано ГОСТом.       Чертежи на подготовительных курсах и вступительном экзамене по черчению выполняются в масштабе 1 : 1 (один к одному), то есть в натуральную величину. Снабжаются надписью «МАСШТАБ 1 : 1» и строчкой линейного масштаба, которая может быть любой длины, в зависимости от композиции чертежа, но не менее длины основания масштаба, которая в данном случае равна 10 мм.        Для построения линейного масштаба проводят две горизонтальные линии на расстоянии 1-1,5 мм. Верхняя - 0,1 мм, нижняя толще в 3-4 раза (0,3-0,4 мм). На них откладывают по горизонтали ряд отрезков по 10 мм, обозначая их вертикальными штрихами высотой 3-5 мм. Первый отрезок с левой стороны делят на несколько равных частей более короткими вертикальными штрихами  так, чтобы каждое деление соответствовало целому числу. Если этот отрезок разделить на 2 части, то каждое деление будет соответствовать 5 мм, если на 5 частей - 2 мм, если на 10-1 мм. Последнее решение предпочтительней для достижения практически необходимой точности линейного масштаба.        Над точками деления линий на отрезки, равные основанию масштаба, надписывают числовые значения, которые соответствуют натуральным размерам в миллиметрах, при этом у первого деления справа всегда ставят нуль. Если числовые значения необходимо указать не в миллиметрах, а в других единицах измерения (сантиметрах, метрах и т.д.), то соответствующие размерные числа записывают с обозначением единицы измерения - см или м и т.д.        Такое  построение линейного масштаба очень  удобно так как позволяет вправо от нулевой отметки легко  откладывать десятки, а влево единицы измерения для отрезков любой длины, не деля каждую секцию основания масштаба на более мелкие части, а только левую долю. В этом случае деление правых долей на мелкие доли теряет смысл, а точность отсчета цифровых значений длин измеряемых отрезков увеличивается за счет освобождения строки линейного масштаба от лишних членений.         Для того чтобы взять, пользуясь построенным линейным масштабом, например, размер 57 мм, нужно одну ножку циркуля-измерителя поставить на штрих с отметкой 50, а другую - на седьмое деление слева от нуля. Рис.12е.       Не следует делать вертикальные штрихи линейного масштаба слишком длинными, превращая его в «забор», и относить от них цифровые обозначения более чем на 1-2 мм, так как это снижает точность отсчета измеряемых величин. Чем длиннее штрихи, тем больше вероятность ошибки за счет непараллельности откладываемой величины горизонтальной линии масштаба. Кроме того, линейный масштаб, имеющий большой размер в высоту и композиционно являющийся второстепенным, если не третьестепенным композиционным и смысловым элементом чертежа, может вступить в композиционное противоречие (противостояние) с более важными элементами композиции.         Например, он может оказаться по высоте значительно больше букв заголовка и занять по отношению к нему главенствующую роль, что вряд ли можно признать удачным.         Отдельные цифры и группы цифр должны располагаться строго симметрично над штрихами линейного масштаба. Это требование связано с необходимостью уменьшить погрешность отсчета измеряемых по масштабу величин.        Наибольшую точность измерений на чертежах обеспечивает поперечный масштаб, который позволяет выразить или определить размер с погрешностью до сотых долей основной единицы измерения.

Рис. 13. Линейный масштаб (поперечный)

       Он более сложен в построении и должен выполняться с высокой точностью и аккуратностью тонкими линиями. Масштаб представляет собой прямоугольник, у которого нижняя горизонтальная сторона поделена на части, равные основанию масштаба (через эти точки проводят вертикальные линии), а вертикальная сторона (длина которой может быть произвольной) на 10 равных частей. Через точки на вертикали проводят длинные горизонтальные линии, а через точки на левой горизонтальной доле основания масштаба (поделенной также на 10 частей по нижней и верхней стороне), проводят наклонные прямые со сдвигом на одну единицу влево. На рис. 13 более крупно показана одна вертикальная доля левой части основания масштаба с наклонной прямой, делящей горизонтальные линии на части. Из рисунка видно, что наклонная прямая, на каждой горизонтальной линии, начиная с нижней, будет отсекать влево отрезок, увеличивающийся на одну десятую часть нижней доли по мере подъема вверх. А если нижняя доля (горизонтальный отрезок), составляет одну десятую часть основания масштаба, то наклонная прямая, будет добавлять каждый раз одну десятую десятой части его основания, т. е. одну сотую часть. Пример откладывания размера с использованием поперечного масштаба показан на рис.13.

Рис. 14. Линейный масштаб (модульный)

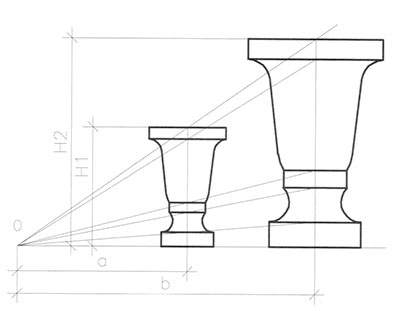

     Если в качестве единицы масштаба используется модуль, то такой масштаб называется модульным масштабом. Рис.14.        В некоторых случаях при вычерчивании чертежей бывает удобно использовать угловой или пропорциональный масштаб, особенно тогда, когда кратность увеличения или уменьшения изображения  отличается от рекомендованных стандартом величин. Рис.15.

Рис. 15

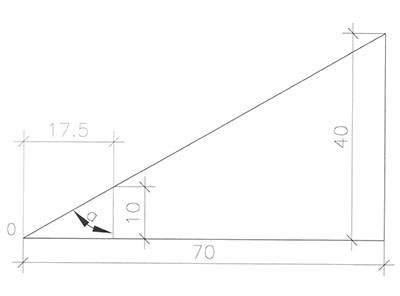

     Основу углового масштаба строят в виде прямоугольного треугольника, одним катетом которого является данный отрезок, а другим та его величина до которой его надо увеличить или уменьшить.        Например, если необходимо уменьшить отрезок длиной 70 мм до 40 мм, т.е. в 1,75 раза, то мы должны отложить по горизонтали 70 мм, а по вертикали от правого конца полученного отрезка  40 мм. Гипотенуза получившегося прямоугольного  треугольника позволит легко уменьшать любые отрезки в 1,75 раза построением подобных треугольников. Если по горизонтали откладывать отрезки любой длины, то по вертикали, на перпендикуляре, восстановленном от правого конца любого из них, гипотенуза, построенного нами треугольника, всегда будет отсекать отрезок, уменьшенный в 1,75 раза, т.е. в масштабе 1 : 1,75.        Точно так же можно увеличивать отрезки в нужное количество раз, однако нужно помнить о том, что точность, откладываемых по угловому масштабу величин, резко падает при увеличении  отрезков более чем в 2-3 раза. Это происходит  потому, что угол пересечения гипотенузы с вертикальным катетом становится слишком острым. А при  углах пересечения линий менее 15-20° погрешность отсчета длины отрезка становится недопустимо большой.       Не забывайте, что на увеличенном чертеже, как и на заданном, необходимо проставлять числами действительные размеры изображаемого объекта, а не те, которые получились на чертеже.         Угловой или пропорциональный масштаб особенно хорош для деления отрезков в заданном пропорциональном отношении, откуда он и получил своё название - пропорциональный.       Чтобы разделить отрезок в заданном пропорциональном отношении, проводим длинную горизонтальную линию. В произвольном месте проводим к ней перпендикуляр. При помощи полоски бумаги (краешка листа) переносим на перпендикуляр данную пропорцию. На горизонтальной линии берем произвольную точку «О» на таком расстоянии от данной пропорции, которая больше её в 1,5-2 раза или равна ей. Это делается для того, чтобы углы пересечения вспомогательных лучей с данным пропорциональным отрезком не превышали 45 - 60°, иначе не получится нужной точности построений. Рис. 16.

Рис. 16

      Из точки «О» проводим ряд лучей через части нашей пропорции. Затем устанавливаем делимый отрезок обязательно параллельно данному (в данном случае перпендикулярно горизонтальной линии) так, чтобы он концевыми точками оказался на крайних лучах. Тогда дополнительные лучи разделят его в заданной пропорции. Полученную пропорцию снимаем на полоску бумаги (край листа) и переносим на чистовой чертеж.        Преимущества подобного пропорционального деления отрезков в том, что оказывается возможным делить в заданной пропорции отрезки любой длины, а для этого достаточно продолжить лучи на необходимую величину. При этом для всех отрезков сохраняется одна и та же точность построения.       Кроме того, все построения, связанные с пропорциональным делением можно и нужно выполнять на отдельном листе, не забивая основной чертеж лишними линиями построения. Это значительно облегчает и ускоряет построение сложных чертежей с большим количеством линий.

7 линии

Линии в машиностроительном черчении, их начертание, толщины и назначения регламентирует ГОСТ 2.303-68. В нем описаны девять типов линий, мы же рассмотрим 6 из них, наиболее часто встречающихся в учебных чертежах. Вот так они выглядят:

1. Сплошная толстая основная линия Из названия видно, что эта линия - основная. Предназначена: изображение линий видимого контура, линий контура сечений (как вынесенного, так и входящего в состав разреза), внутренняя рамка чертежа и т.д. Толщина этой линии должна быть в пределах 0,5 ... 1,4 мм, в зависимости от величины и сложности чертежа, а так же от его формата. Толщину сплошной основной линии принимают как S, и в дальнейшем используют эту величину для получения толщин всех остальных линий.

2. Сплошная тонкая линия Ее толщина должна быть S/3 ... S/2. Назначается для изображения линий контура наложенного сечения, размерных и выносных линий, линий штриховки, выносок.

3. Штрихпунктирная тонкая линия Толщина S/3 ... S/2. Используют для изображения осевых и центровых линий, линий сечений, являющихся осями симметрии для наложенных или вынесенных сечений.

4. Штриховая линия Толщина S/3 ... S/2. Назначение: изображение линий невидимого контура.

5. Сплошная волнистая линия Толщина S/3 ... S/2. Назначение: изображение линий обрыва, линий разграничения вида и разреза.

6. Разомкнутая линия Толщина S ... 1,5s. Эта линия применяется при изображении положений секущих плоскостей простых и сложных разрезов и сечений. Не подумайте, что это такая толстая пунктирная линия. Нет. Она так и изображается на чертеже - всего два кусочка. При этом основное изображение, разрез которого собственно этой линией и определяется, находится между ними.

Важные дополнения Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе. Обратите внимание, что толщина основной сплошной линии на чертеже должна быть одинаковой как при изображении видов, так и при вычерчивании рамки листа и основной надписи чертежа (не забывайте, что в основной надписи чертежа используются не только основные линии).

Ну и напоследок. Если вы хотите ознакомиться с ГОСТ 2.303-68 более детально, то вы можете скачать бесплатно ГОСТ по этой ссылке: скачать
