Отверстие под патрубок дна сосуда

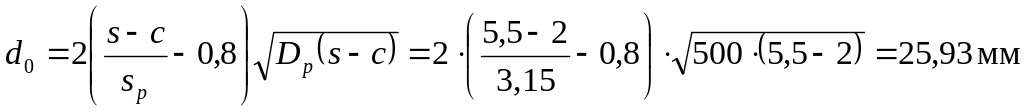

Определяем расчетный диаметр одиночного отверстия, не требующего дополнительного укрепления, при наличии избыточной толщины стенки сосуда вычисляется по формуле
где s – толщина стенки укрепляемой оболочки;
sp – расчетная толщина стенки укрепляемой оболочки,
Dр – расчетные диаметры укрепляемых элементов:
для конического днища

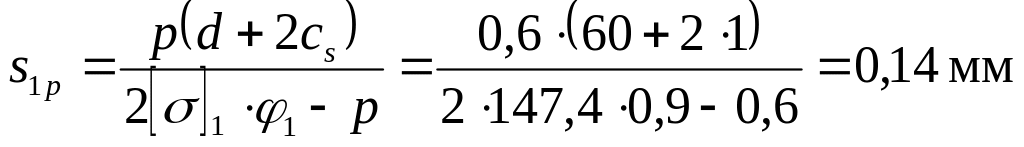

Расчетную толщину стенки штуцера, нагруженного как внутренним, так и наружным давлением, определяют по формуле
Определяем расчетные диаметры в зависимости от выбранного типа укрепления.

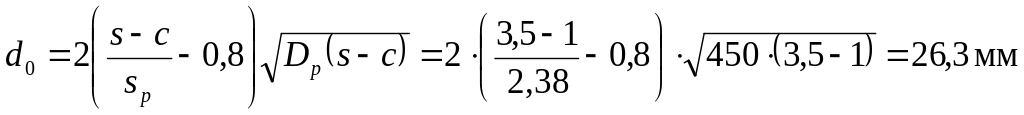

Расчетный диаметр отверстия для штуцера с круглым поперечным сечением, ось которого совпадает с нормалью к поверхности обечайки в центре отверстия, при наличии отбортовки

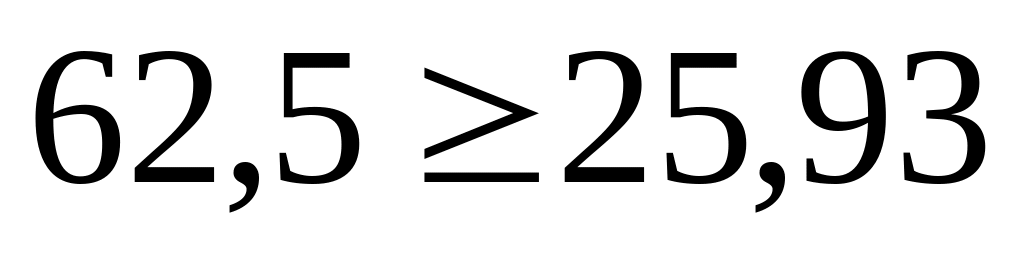

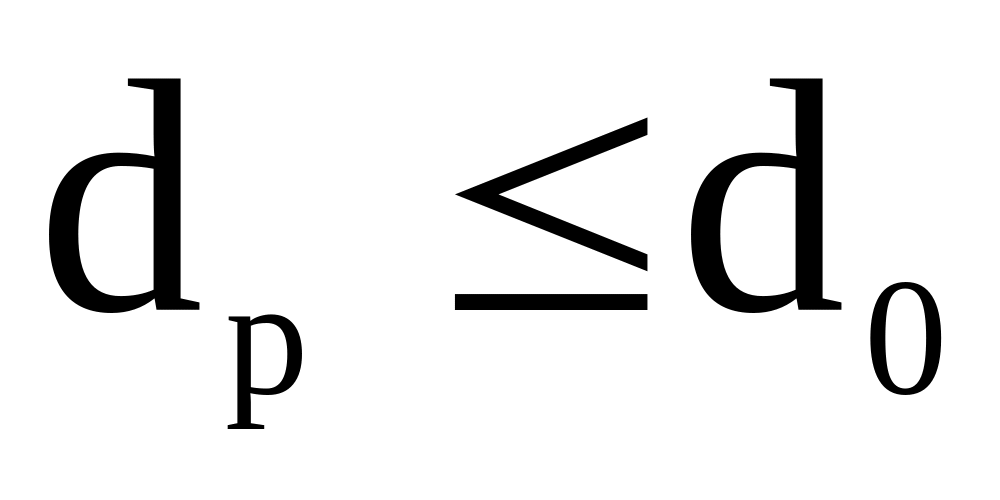

Проверяем по
условию
Условие не выполняется, проводим укрепление отверстия.
Определяем расчетные и исполнительные размеры укрепления

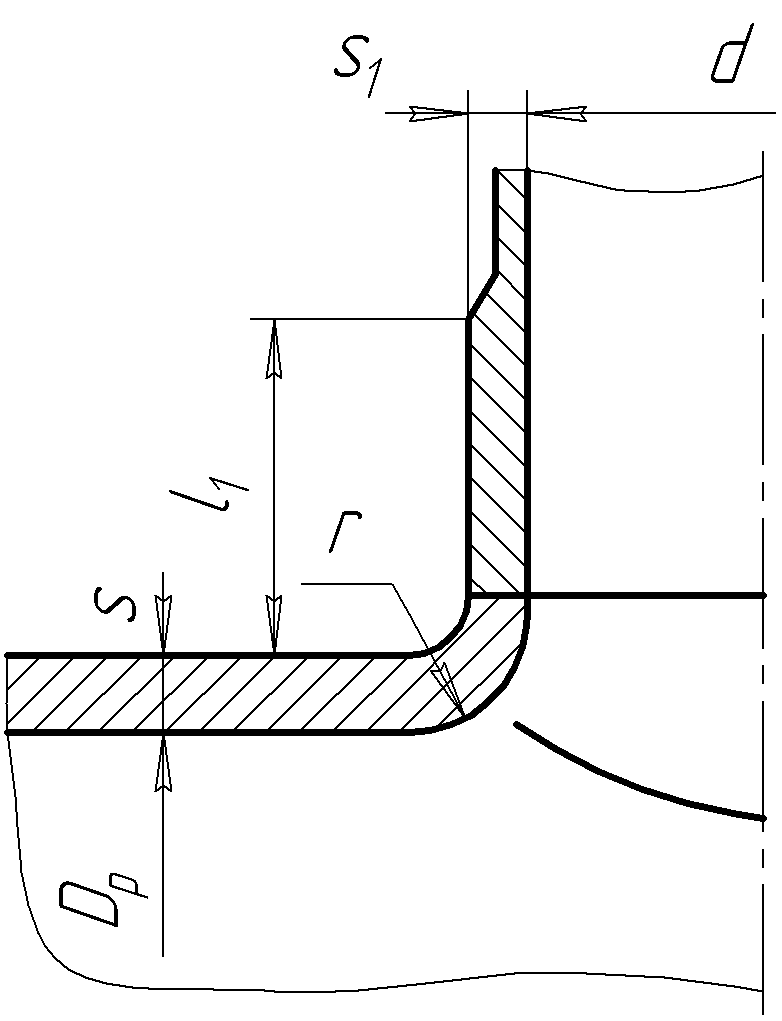

Рисунок 16 – Укрепление отверстий отбортовкой

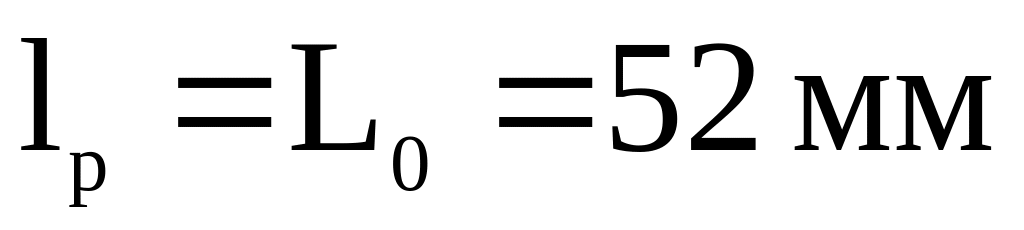

Расчетная длина внешней и внутренней частей круглого штуцера, участвующая в укреплении отверстия и учитываемая при расчете (рис.16), определяют по формуле:
Исполнительные длины штуцеров l1, l2 должны удовлетворять условию
l1> l1р.

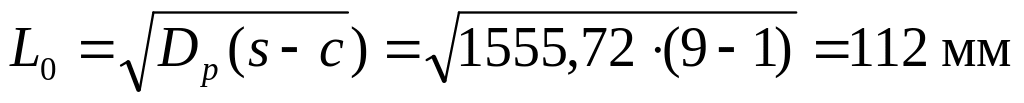

Ширину зоны укрепления в обечайках, переходах и днищах определяют по формуле
Расчетную ширину зоны укрепления в стенке обечайки, перехода или днища в окрестности штуцера при наличии отбортовки
Исполнительная ширина зоны укрепления l должна удовлетворять условию l > lР.

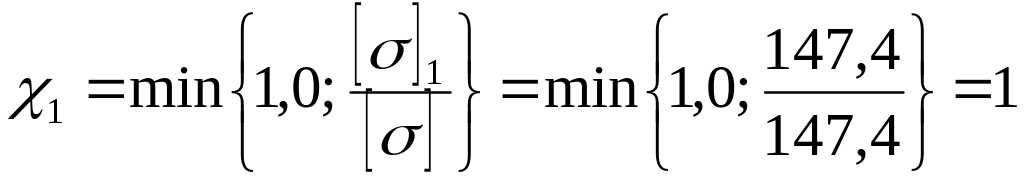

Отношения допускаемых напряжений для внешней части штуцера:
Расчетный диаметр определяют по формуле

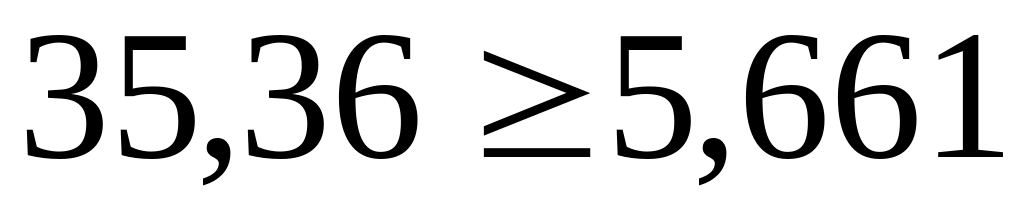

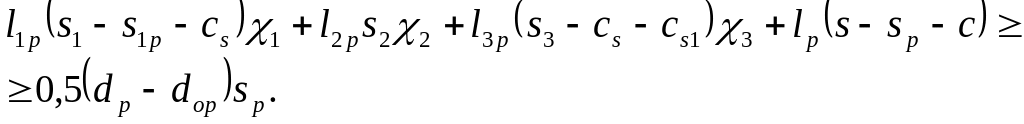

Проверяем условие укрепления одиночных отверстий
Отверстие под входной патрубок рубашки сосуда
Определяем расчетный диаметр одиночного отверстия, не требующего дополнительного укрепления, при наличии избыточной толщины стенки сосуда вычисляется по формуле
где s – толщина стенки укрепляемой оболочки;
sp – расчетная толщина стенки укрепляемой оболочки,
Dр – расчетные диаметры укрепляемых элементов:
для цилиндрической обечайки

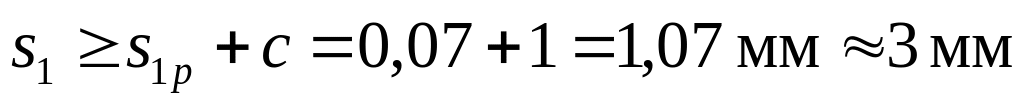

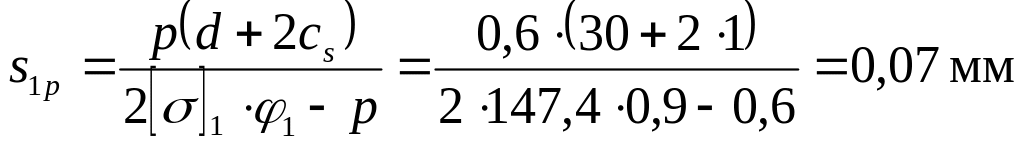

Расчетную толщину стенки штуцера, нагруженного как внутренним, так и наружным давлением, определяют по формуле
Определяем
расчетные диаметры в зависимости от
выбранного типа укрепления.
Расчетный диаметр отверстия для штуцера с круглым поперечным сечением, ось которого совпадает с нормалью к поверхности обечайки в центре отверстия, при наличии отбортовки
Проверяем по условию
Условие не выполняется, проводим укрепление отверстия.
Определяем расчетные и исполнительные размеры укрепления
Расчетная длина внешней и внутренней частей круглого штуцера, участвующая в укреплении отверстия и учитываемая при расчете (рис.16), определяют по формуле:
Исполнительные длины штуцеров l1, l2 должны удовлетворять условию
l1> l1р.
Ширину зоны укрепления в обечайках, переходах и днищах определяют по формуле
Расчетную ширину зоны укрепления в стенке обечайки, перехода или днища в окрестности штуцера при наличии отбортовки
Исполнительная ширина зоны укрепления l должна удовлетворять условию l > lР.
Отношения допускаемых напряжений для внешней части штуцера:
Расчетный диаметр определяют по формуле

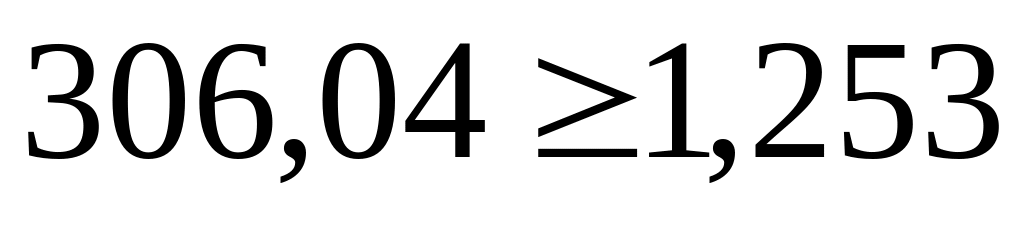

Проверяем условие укрепления одиночных отверстий
