6. Подбор и расчёт опор
6.1 Предварительно выбираем опору по ГОСТ сварную (рис. 6а) либо штампованную (рис. 6б), учитывая вес аппарата. Вес аппарата рекомендуется определять, суммируя вес деталей, сборочных единиц с учетом веса, находящегося в аппарате продукта.
а
)

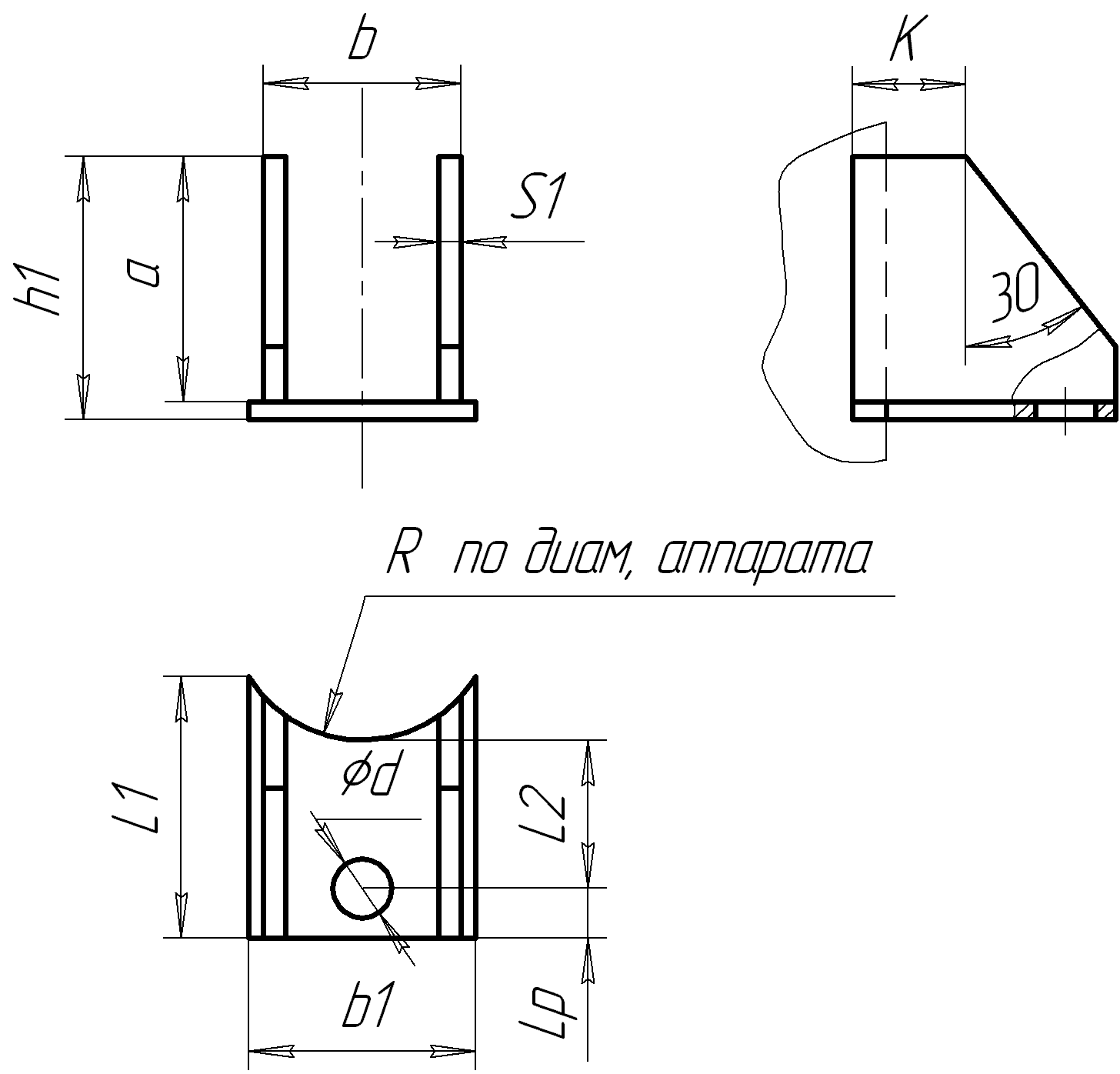

Рисунок 6 – Лапы опорные
а – сварные лапы, б – штампованные лапы.

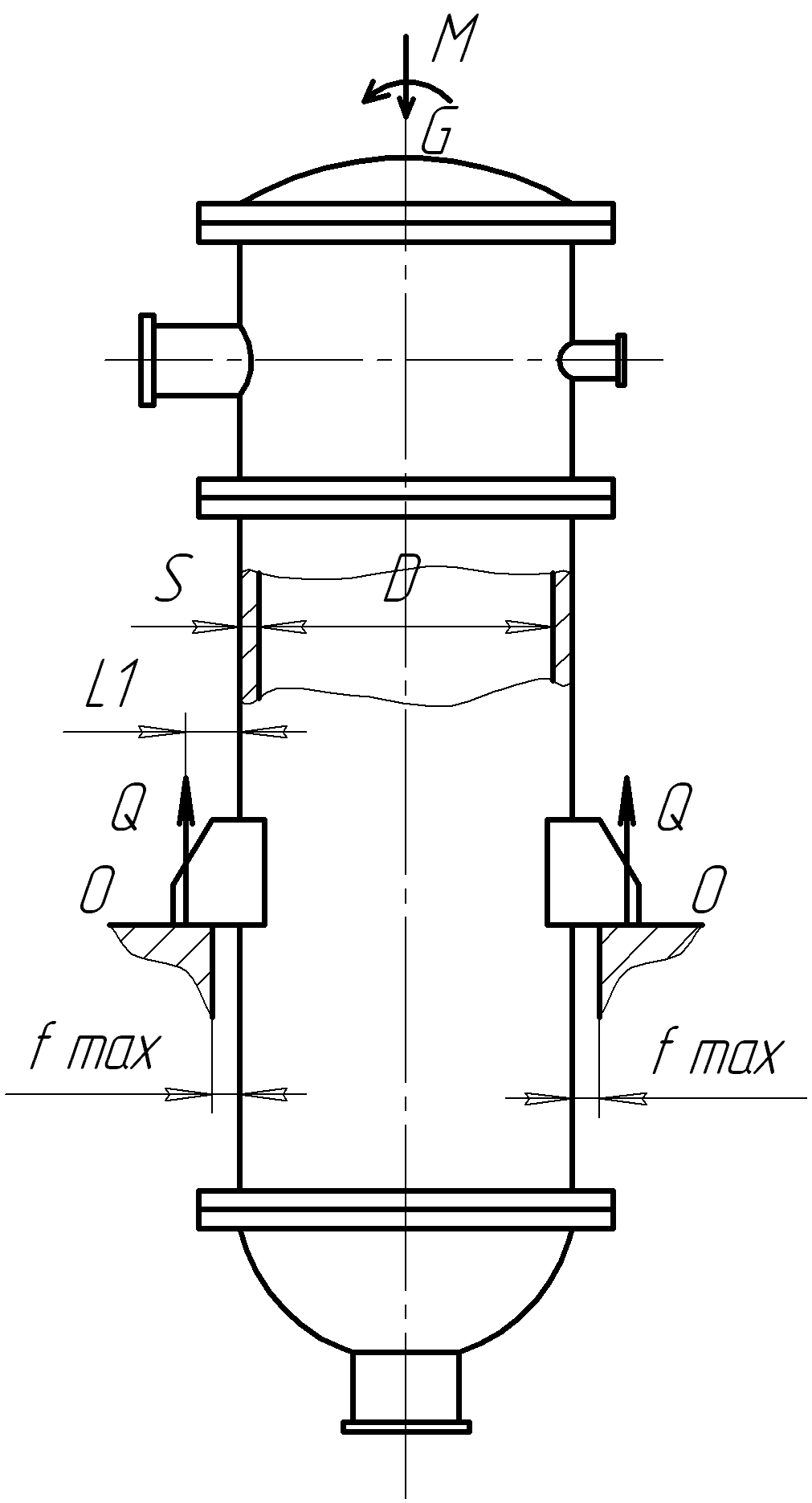

Рисунок 7 – Схема к определению плеча нагрузки
Выбираем сварную опору
6.2 Определяем плечо нагрузки по следующей формуле (см. рис.7):
|
|
где b – ширина лапы
Рисунок 8 – Схема к определению плеча нагрузки

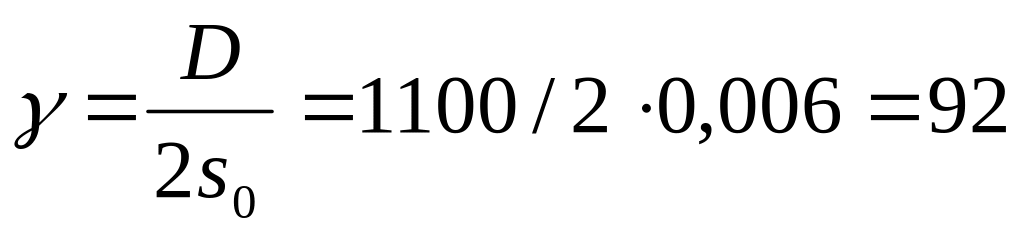

6.3 Определяем соотношение параметров аппарата и опоры:
|
|
6.4 Определяем напряжение от действия внутреннего давления
|
|

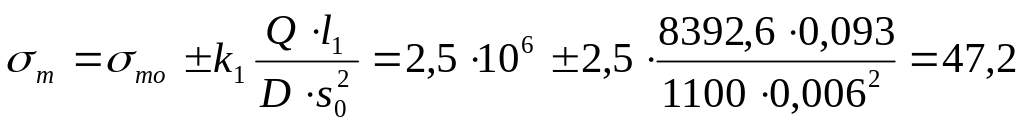

6.5 Максимальное мембранное напряжение от основных нагрузок и реакции опоры определяем по формуле
|
|
6.6 Коэффициент k1=1 определяют по рис. , а максимальное напряжение при изгибе от реакции опоры определяем по следующей формуле:
|
|
6.7 Проверим условие прочности
|
|
7. Укрепление вырезов отверстий
7.1 Отверстие под патрубок верхнего люка
Расчет на прочность укреплений одиночных отверстий выполняют в следующей последовательности:

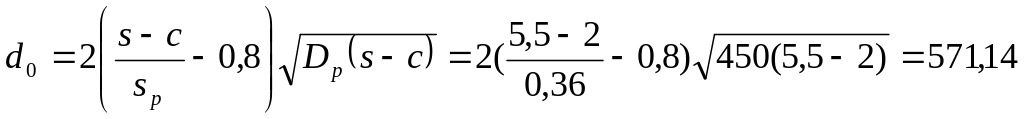

1 Определяем расчетный диаметр одиночного отверстия, не требующего дополнительного укрепления, при наличии избыточной толщины стенки сосуда вычисляется по формуле
|
|
где s – толщина стенки укрепляемой оболочки;
sp – расчетная толщина стенки укрепляемой оболочки, мм
Dр – расчетные диаметры укрепляемых элементов, определяемые по формулам:
1) для цилиндрической обечайки
Dp=D; |
|
Расчетную толщину стенки штуцера, нагруженного как внутренним, так и наружным давлением, определяем по формуле
|
|
Если ось сварного
шва обечайки (днища) удалена от наружной
поверхности штуцера на расстояние более
чем три толщины укрепляемого элемента,
то коэффициент прочности этого сварного
соединения при расчете укрепления
отверстий следует принимать
.
В исключительных случаях, когда сварной
шов пересекает отверстие или удален от
наружной поверхности штуцера на
расстояние менее 3s,
принимают
в зависимости от вида и качества сварного
шва.
2
Определяем расчетные диаметры в
зависимости от выбранного типа укрепления.

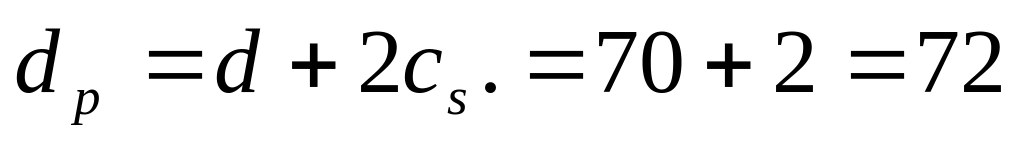

Определяют расчетный диаметр отверстия в стенке обечайки, перехода или днища при наличии штуцера с круглым поперечным сечением, ось которого совпадает с нормалью к поверхности в центре отверстия или кругового отверстия без штуцера определяют по формуле
|
|

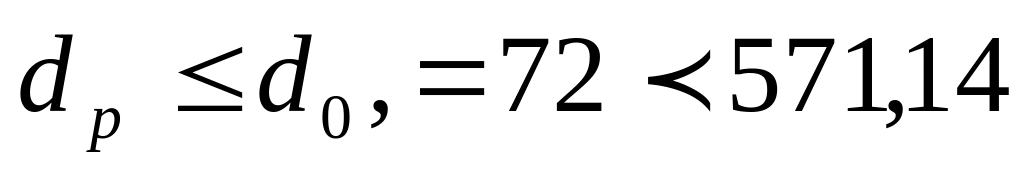

Если расчетный диаметр одиночного отверстия удовлетворяет условию
|
|
то дальнейших расчетов укрепления отверстий не требуется.
