3.Выбор монтажных кранов по грузовысотным характеристикам и варианта технологии по тэп.
Количество типов кранов зависит от принятой последовательности монтажа — комплексной, раздельной или смешанной. Количество кранов каждого типа зависит от объемов монтажных работ и заданного срока строительства.
Монтажная масса конструкций, монтажных блоков (монтажных элементов) Gм= 1.1Gэ+1.2Σg , т ; (4.1)
Где Gэ – масса монтируемой конструкции, монтажного блока (монтажного элемента), т;
Σg – масса такелажных и монтажных приспособлений, устанавливаемых на монтируемом элементе и поднимаемых вместе с ним, т.
Грузоподъемность крана Q должна быть равной или большей монтажной массы монтируемого элемента, поднимаемого на заданную высоту при соответствующем вылете крюка крана.
- монтаж укрупненого блока МБ-1:
Высота подъема
крюка Hпк,
необходимая для подъема монтажных

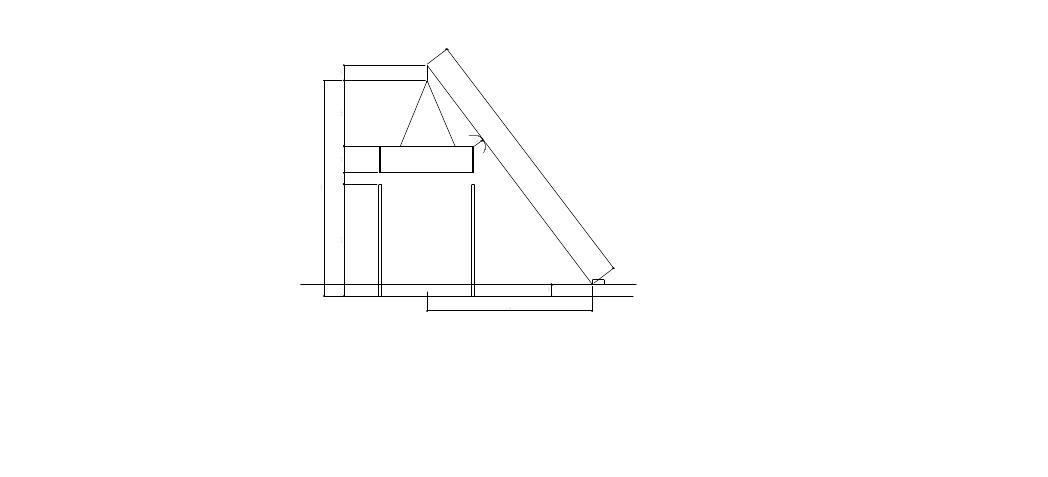

элементов (рис.4.1), определяется по
формуле:
где H0 – превышение отметки опор монтируемого элемента над уровнем (отметкой) стоянки крана, м;
HЗ – расстояние, на которое монтируемый элемент опускается с посадочной скоростью, м; Нз=0,5м – для монтажных элементов с размерами в плане до 6м; Нз=1,5м – то же, при размерах от 18 до 24м;
HЭ – высота(толщина) монтажного элемента , м;
Hcтр – высота строповочного приспособления, находящаяся над монтируемой конструкцией, м (расчетная высота стропов).
-для МБ-
1
:

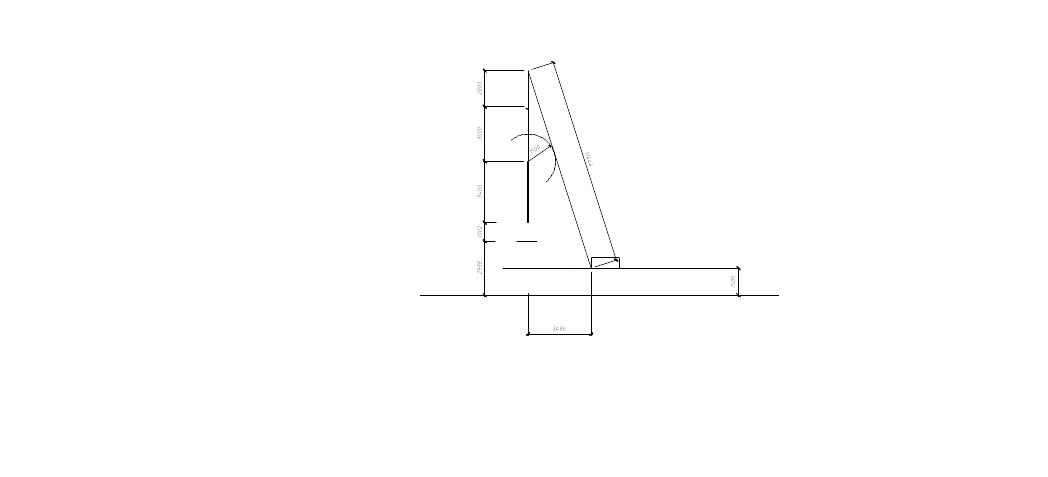

Вылет стрелы крана производим графическим вылет стрелы равен 21.3м.
Производим выбор монтажного крана :
Для МБ-1.
Модель крана:Liebhett LTM 1250/1
Вылет стрелы 24 м;
Грузоподъемность 30т.
Высота подъема крюка32м.
Для укрупнительной сборки выбираем гусеничный кран МКГ-25БР:
Макс. грузоподъемность: 25 тн
Макс. высота подъема: 47 м
Макс. вылет: 21,5 м
4.Выбор и описание технологии строительного процесса.
Монтаж стропильних ферм, связей по фермам, прогонов и монтажных блоков.
Монтажные элементы(блоки) поступают на монтаж .Сначала делают укрупнительную сборку, монтажных блоков. Затем монтируются блоки, состоящие из двух ферм, связей по нижнему поясу ферм, вертикальних связей. На фермы сверху укладывают прогоны, а на них в свою очередь профлисты.
Блок присоединяют к монтажному механизму, производится подьем, наведение и опускание в проектное положение. Для фиксации проектного положения достаточно состыковать хотя бы два отверстия в соединяемых деталях. Потом происходит выверка конструкций и постоянное соединение.
После монтажа пространственного блока монтируют плоскую ферму.
На монтаже ферм заняты пять монтажников конструкций. Три монтажника устанавливают монтажные лестницы-площадки, проверяют размеры фермы, наличие, правильность расположения осевых рисок, которые при необходимости восстанавливают, закрепляют оттяжки. Два других монтажника подготавливают места опирания ферм, при необходимости очищают их, восстанавливают осевые риски.
Первые три монтажника стропят ферму и при подъеме регулируют ее положение оттяжками. На высоте около 0,6 м над местами опирания два других монтажника принимают ферму, наводят ее по осевым рискам и устанавливают в проектное положение.
