Введение

В настоящем курсовом проекте освещены вопросы монтажа элементов покрытия большепролетного здания с металлическим каркасом.

Целью курсового проекта является не только закрепление полученных знаний, но и их существенное расширение, наработка навыков вариантного проектирования при решении всех основных вопросов технологии монтажа конструкции с выбором наиболее целесообразных вариантов на основе их технико-экономического сравнения.

Выбор строп, траверс, устройств и других монтажных приспособлений соответствует условиям и методу монтажа, характеру монтируемых конструкций, наиболее экономичен для каждого конкретного случая.

Особое внимание при разработке технологической документации уделено непосредственно технологии монтажа отдельных конструкций с выбором кранов, методов монтажа, разработкой выполнения основных процессов и операций (строповка, подъем-подача, установка в проектное положение, временное закрепление, выверка, окончательное закрепление, расстроповка, заделка стыков).

.

1.Технологическая карта на возведение надземной части здания

Технологическая карта разрабатывается на монтаж каркаса надземной части здания.

Основные процессы:

  • сортировка конструкций;

  • укрупнительная сборка элементов;

  • монтаж элементов покрытия;

  • раскружаливание;

  • демонтаж временной опоры и такелажной оснастки.

Основанием для разработки курсовой работы является задание со схемой объемно-планировочного и конструктивного решения.

1.1. Характеристика монтируемого здания.

Монтируемое здание – это одноэтажное большепролетное здание состоящие из секции размерами в плане 48 × 120 м. Имеет металлический каркас (колонны и фермы). Шаг колонн 12 м.

Основные характеристики отражены на рис. 1.

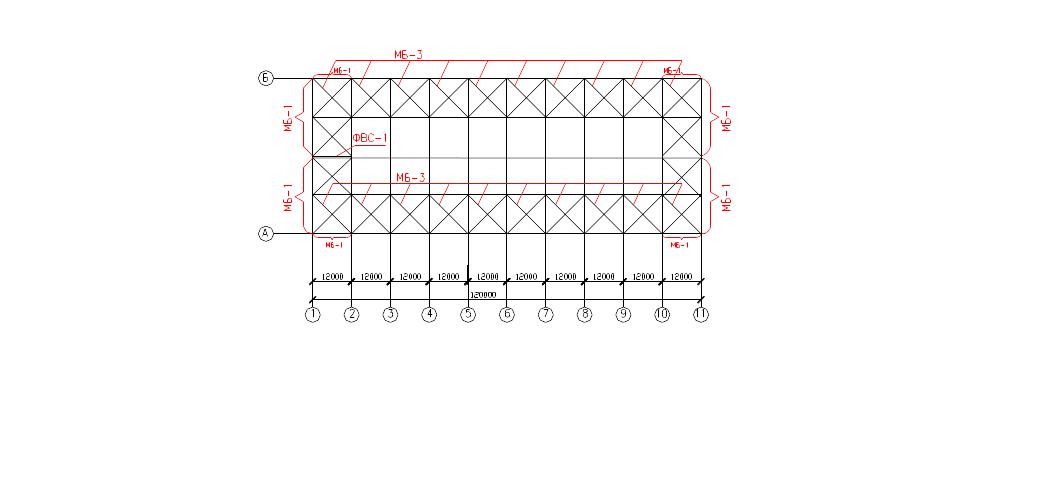

Рис.1. Схема размещения элементов.

Условия выполнения работСкорость ветра при подъёме и установке фермы не должна превышать 10 м/с.

Готовность фронта работ: до начала монтажа конструкций покрытия должны быть возведены вертикальные конструкции колонны.

Таблица 1.1 - Выборка конструкций на монтажный блок

Таблица 1.1 - Выборка конструкций на монтажный блок

Наименование

монтажного

блока

(элемента)

Номер

отпра-

вочной

марки

Наименование отправочной

марки

Кол-

во

Масса, т

ед.

общая

блока

1

2

3

4

5

6

7

МБ-1

Ф-1

Ф-2

ГС-1

ГС-2

ФВС-1

П-1

РП

отправочная марка

отправочная марка

горизонтальная связь

горизонтальная связь

вертикальная связевая ферма

прогон

распорка

2

2

8

8

3

9

2

1,4

1,4

0,32

0,32

0,3

0,38

0,36

2,8

2,8

2,56

2,56

0,9

3,42

0,72

15,76

МБ-2

Ф-1

Ф-2

половина фермы

половина фермы

1

1

1,4

1,4

1,4

1,4

2,8

МБ-3

ГС-1

горизонтальная связь

4

0,32

1,28

1,28

ГС-2

ГС-2

горизонтальная связь

1

0,32

0,32

0,32

РП

РП

распорка

1

0,36

0,36

0,36

П-1

П-1

прогон

1

0,38

0,38

0,38

Таблица 1.2 – Такелажные преспособления.

Эскиз

(схема строповки)

Наименование

(марка)

Количество

Масса, кг

Един.

Всех

Общая

1

2

3

4

5

6

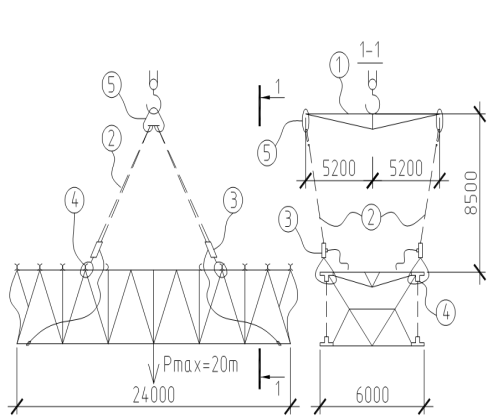

1. Траверса Т-1

1

1014

1014

1552

2. Строп 2СК-12/12500

2

199

308

3. Полуавтоматический захват П-2

4

17

68

4. Подкладка П-16

12

4

48

5. Звено О-12.5

2

12

24

1. Траверса Т-18

1

1026

1026

1102

2. Строп УСК-4-3/4000

2

13

26

3. Полуавтоматический захват П-1

2

10

20

4. Подкладка П-16

6

5

30

1.Строп 2 СК-4(Р-5)

1

17

17

58,2

2.Такелажная скоба

2

0,6

1,2

3. Подкладка П-15

8

5

40

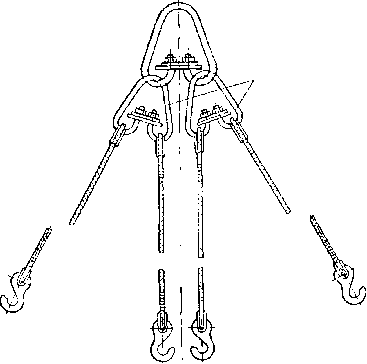

Строп четырехветвевой 4СК-10/4000

Для монтажа

горизонтальных

связей ГС-1,2

-

-

-

Монтаж связей , масса 89,3кг

-

-

-

-

-

-

-

-

-

-

-

-

Таблица 1.3 – Нормокомплекс орудий труда

Наименование

Марка, техническая характеристика, ДСТУ, ГОСТ, № чертежа

Количество на бригаду

Назначение

1

2

3

4

Укрупнительный стенд

ВНИПИ

Промстальконструкция

2

Укрупнительная сборка МБ-1

Лестница навесная монтажная

Л1; Шифр 29800-11

6

Работы на высоте

Приставная лестница с площадкой

Инвентарный номер 220; грузоподъёмность 0,4т ; масса 210кг; высота 18м

4

Для работы сварщиков и монтажников на высоте

Нивелир

НИ-3

2

Выверка опорных плит и конструкций

Теодолит

3Т2КП2

2

Разбивка осей

Рейка нивелировочная 3м

TS 50/2

2

Контроль вертикальности

Уровень строительный

УС2-II ГОСТ 9416-83

2

-

Дрель электрическая, реверсная с регулировкой скорости оборотов

ЗУБР серии ЗД-420 ЭР мощность 420 Вт. ,220В, 50 Гц

2

Просверливание отверстий

Аккумуляторная дрель-шуруповёрт

ЗУБР ЗД-18-КН,

напряжение 18 В

2

Установка шурупов

Электролобзик

Sparky TH65E

1

Резка профилированных листов

Электрошлифовальная машина

ИЭ-8201

1

-

Кабель силовой гибкий l=30 м

КОГ-2 150 ГОСТ 6731-77

2

Обварка узлов опирания

Кабель силовой гибкий l=60 м

КГI50 ГОСТ 13497-77

2

-

Клемма заземления

КЗ-2

2

-

Переноски для электроинстру-мента

L-50м,U-220 В

3

Питание электроинструмента

Сварочный выпрямитель

ВД-306

2

Сварка узлов металлических конструкций

Кабель сварочный

КГ 1х25

2

То же

Щиток сварщика наголовный с непрозрачным корпусом

НН-С-701.VI

ГОСТ 12.4.035-78

2

То же

Трансформатор сварочный

СТЭ-24, СТЭ-32

1

То же

Пенал для электродов

ЦНИИОМТП

3.294.71.000

2

Хранение и транспортировка электродов

Набор ключей

-

2

Установка болтов и гаек

Отвес ОТ-400 (ОТ-600)

ГОСТ 7948-80

2

Выверка вертикальности

Лом монтажный

ГОСТ 1405-83

Типа ЛМА (ЛМВ)

2

Рихтовка элементов

Кувалда

ГОСТ 11402-75*

1

Подгибание монтажных петель

Рулетка металлическая

ГОСТ 7502-80; РС-1

1

Измерение элементов и разбивка осей

Молоток слесарный

ГОСТ 2310-77, Тип А-5

1

Очистка мест сварки

Щетка стальная

МРТУ

2

Очистка поверхностей

Таблица 1.4 - Таблица монтажных блоков

Наимено-

вание

блоков

Масса (т)

Металло-

конструк.

Оснастка

Такелаж.

приспособ.

Элемент усил.

Общая

1

2

3

4

5

6

МБ-1

15,76

0,30

1,552

-

17,612

МБ-2

2,8

0,20

1,102

0,30

4,04

МБ-3

1,28

0,15

0,089

-

1.519

ФВС-1

0,32

0,01

0,058

-

0,338

РП

0,36

0,01

0,058

-

0,428

П-1

0,38

0,01

0,058

-

0,448
