9.3.2: «Однофазное включение в цепь в сети с изолированной нейтралью»

Т акие сети используются в производстве для подключения силовых электроустановок (сети трехпроводные).

R_А; R_В; R_С – сопротивление изоляции фаз относительно земли;

C_А; C_В; C_С – емкости изоляции фаз:

R_А = R_В = R_С = r

C_А = C_В = C_С = С

Если человек коснется одной из фаз, то ток через человека будет проходить через обувь, основание, изоляцию и емкость проводов и будет стекать на два других провода, то есть ток будет определяться по

I_Ч = , где

R_ЦЧ = R_r + R_ОБ + R_ОС; r – сопротивление изоляции; w = 2πf

Для воздушных сетей небольшой протяженности с неповрежденной изоляцией С ≈ 0 и тогда ток через человека I_Ч = и для сети 380/220В будет иметь I_Ч = 3·220/(3·(30000+100000+1000)+300000) = 0,00095А = 0,95мА – даже не чувствуется.

Если даже не учитывать сопротивления R_ОБ, R_ОС и R_r то I_Ч = 3·220/300000=2,2мА – не опасно.

Вывод: В данных сетях гарантом безопасности является хорошая изоляция.

Для кабельных линий и вообще протяженных сетей емкостью пренебрегать нельзя (С≠0) и даже при хорошем сопротивлении изоляции будем иметь:

I_Ч =

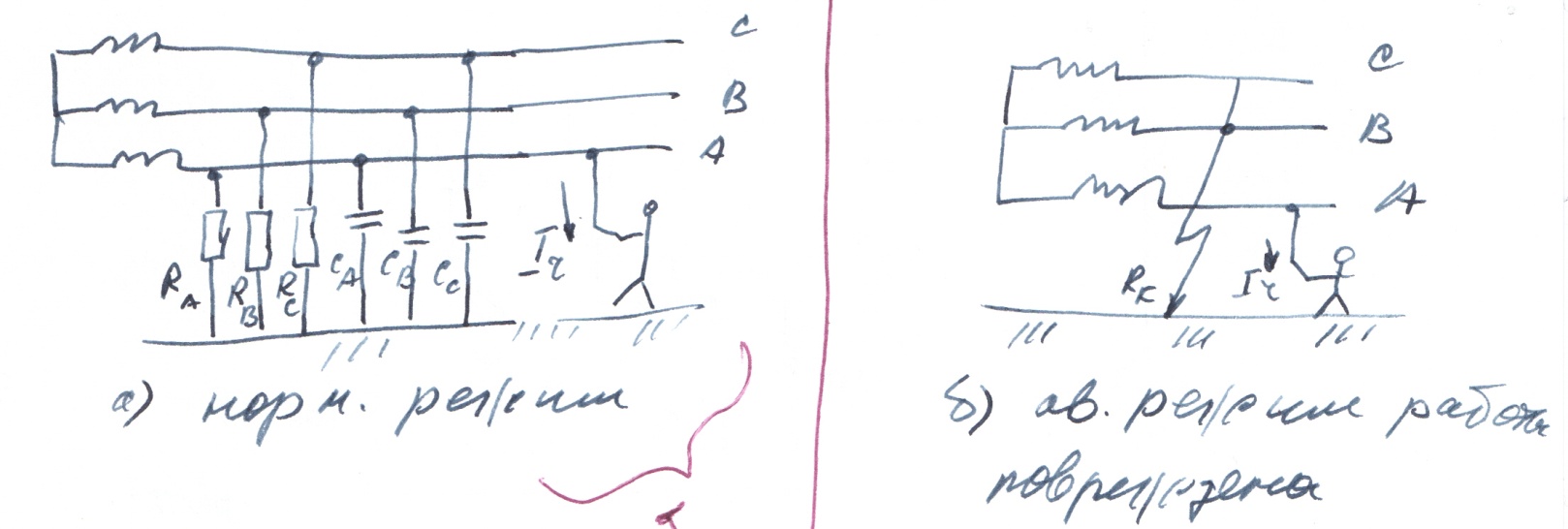

При повреждении изоляции (рис б) какой-либо фазы прикосновение в сети с изолированной нейтралью более опасно, чем в сети с заземленным нулевым проводом, например:

В аварийном режиме ток через человека будет стекать по цепи замыкания на землю на аварийную фазу и его величина будет определяться: I_Ч = U_Л/(R_ЦЧ + R_З), а так как сопротивление R_З≈0, то человек будет находиться под линейным напряжением и следовательно R_ЦЧ = R_Ч.

Существуют и другие варианты подключения человека в электрическую цепь.

Вывод: Гарантом безопасности в сетях является хорошая изоляция.

9.4: «Категории помещений по степени электроопасности»

Все помещения по степени опасности поражения электрическим током подразделяются на три категории, а именно:

1. Помещения без повышенной опасности – это сухие, беспыльные нормальной температурой воздуха и с изолирующими полами (дерево);

2. Помещения с повышенной опасностью:

   • Сырость (влажность воздуха более 70% - сырые помещения);

   • Высока температура (выше 30℃ - жаркие);

   • Токопроводящая пыль (угольная, металлическая и т.п.);

   • Токопроводящие полы – металл, земля, железобетон, кирпич и т.д.;

   • Возможность одновременного прикосновения человека к земле и к корпусам оборудования.

3. Помещения особо опасные:

   • Особая сырость (относительная влажность~100%-особо сырые, стены и пол влажные);

   • Химически активная среда, плесень и т.п.;

   • Одновременное наличие двух факторов помещений с повышенной опасностью.

Все это можно отобразить в форме таблицы.

Классификация помещений по опасности поражения электрическим током.

Помещение	Среда	Характеристика среды
Без повышенной опасности	Нормальная	Сухой воздух, отсутствуют признаки, свойственные жарким, пыльным, химически и биологически активным средам, относительная влажность не выше 60%
С повышенной опасностью	Сырая	Относительная влажность воздуха ≥75% длительное время
	Жаркая	Температура воздуха длительное время >+35℃
	Пыльная	По условиям производства в воздух выделяется технологическая пыль в таком количестве, что может оседать на проводах, проникать внутрь машин, аппаратов и т.д. Пыль подразделяется на проводящую и непроводящую
Особо опасные	Химически активная и биологическая	По условиям производства в воздухе содержатся (постоянно и длительно) пары или образуются отложения, действующие разрушающе на изоляцию и т.в.ч. электрооборудования
	Особо сырая	Относительная влажность близка к 100% (потолок, стены и предметы находящиеся в помещении покрыты влагой)
