8. Рабочий цикл 2-х тактного бензинового двигателя

В двухтактном двигателе рабочий цикл полностью происходит в течение одного оборота коленчатого вала. Такты - сжатие и расширение. Впуск и выпуск заменяются продувкой цилиндра вблизи нижней мёртвой точки поршня, при которой свежая рабочая смесь вытесняет отработанные газы из цилиндра.

Рабочий цикл - поршень идёт вверх, происходит сжатие рабочей смеси в цилиндре. Одновременно, движущийся вверх поршень создаёт разрежение в кривошипной камере. Под действием этого разрежения открывается клапан впускного коллектора и свежая порция топливовоздушной смеси (как правило, с добавкой масла) засасывается в кривошипную камеру. При движении поршня вниз давление в кривошипной камере повышается и клапан закрывается. Поджиг, сгорание и расширение рабочей смеси происходят так же, как и в четырёхтактном двигателе. Однако, при движении поршня вниз, примерно за 60° до НМТ поршень перестаёт перекрывать выпускное окно. Выхлопные газы устремляются через это окно в выпускной коллектор. Через некоторое время поршень открывает также впускное окно, расположенное со стороны впускного коллектора. Свежая смесь, выталкиваемая из кривошипной камеры идущим вниз поршнем, попадает в рабочий объём цилиндра и окончательно вытесняет из него отработавшие газы. При этом часть рабочей смеси может выбрасываться в выпускной коллектор. При движении поршня вверх свежая порция рабочей смеси засасывается в кривошипную камеру.

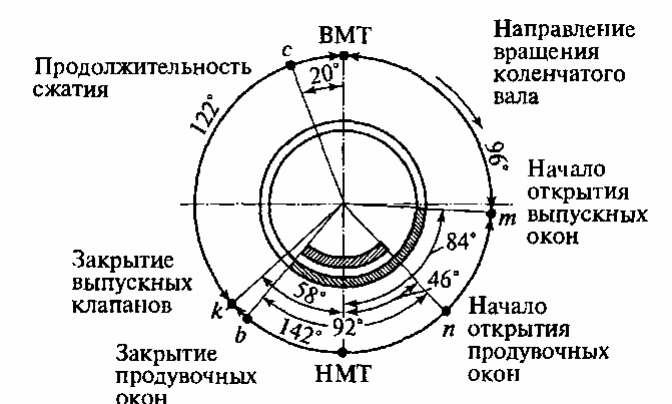

9. Рабочий цикл 2-х тактного дизельного двигателя

При рабочем ходе поршень идёт вниз, открывая выпускные окна в стенке цилиндра, через них выходят выхлопные газы, одновременно или несколько позднее открываются и впускные окна, цилиндр продувается свежим воздухом из воздуходувки — осуществляется продувка, совмещающая такты впуска и выпуска. Когда поршень поднимается, все окна закрываются. С момента закрытия впускных окон начинается сжатие. Перед достижением поршнем ВМТ, из форсунки распыляется воспламеняющееся топливо. Происходит расширение — поршень идёт вниз и снова открывает все окна и т. д.

10. Порядок работы 4-х тактного 4-цилиндрового однорядного двигателя

Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 720⁰.

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

Порядок работы 4 цилиндрового однорядного двигателя: чередование тактов происходит через 180⁰, ну а порядок работы цилиндров может быть 1-3-4-2 (ВАЗ) или 1-2-4-3 (ГАЗ).

11. Порядок работы 4-х тактного 6-цилиндрового однорядного двигателя

Рядным шестицилиндровым двигателем является конфигурация силового агрегата внутреннего сгорания, цилиндры в котором расположены в ряд. Они работают в следующем порядке – 1-5-3-6-2-4, а поршни вращают один коленчатый вал, который является общим. Зачастую такие двигатели обозначаются L6 либо I6. Плоскость расположения цилиндров в большинстве случаев бывает вертикальной либо находится под конкретным углом к вертикальной плоскости. С теоретической точки зрения четырёхтактная версия I6 представляет собой отлично сбалансированную конфигурацию по отношению к инерционным силам верхних участков шатунов и разных порядков поршней, в которой сочетается относительно низкая сложность и стоимость производства с достаточно неплохой плавностью работы.
