17. Елементи, вузли, пристрої кс

Існує наступна ієрархія технічних засобів комп’ютерних систем.

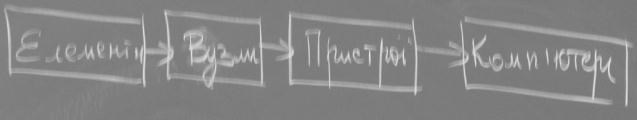

Елементи – вузли – пристрої – комп’ютер

Елементи – найменші неподільні мікроелектронні схеми, що виконують операції логічного типу або зберігають інформацію. Сукупність елементів, які з’єднуються між собою для виконання певних функцій обробки інформації називається вузлами. Елементи між собою з’єднуються за схемо технічними принципами. Вузли утворюють пристрої, що призначені для прийому, видачі та збереження інформації а також їх логічного опрацювання. Прикладом є пристрої введення і виведення інформації, запам’ятовуючі пристрої, арифметико логічні пристрої та пристрої керування. Для нормального функціонування пристроїв кожний комп’ютер має ГТІ(генератор тактових імпульсів), який виробляє послідовність прямокутних імпульсів, які характеризуються тактовим моментом(машинним тактом).

Таким чином всі процеси у комп’ютері синхронізуються відносно тактових імпульсів. Тому ці імпульси називаються синхроімпульси. За логікою роботи всі вузли поділяються на:

1. Комбінаційні(вхідні сигнали).

2. Послідовнісні.

В комбінаційних вузлах логічний стан виходів визначається лише комбінацією вхідних сигналів, до них відносяться такі вузли комп’ютера:

1. Суматори

2. Дешифратори

3. шифратори

4. Мультиплекс ори

5. Компаратори.

В послідовнісних схемах логічне значення виходів визначають комбінацією вихідних сигналів або станом пам’яті схеми в даний момент часу. Приклади:

1. Регістри.

2. Лічильники.

3. Генератори чисел.

18. Потенціальні та імпульсні сигнали

Потенціальні сигнали – це сигнали, які змінюються лише в тактовий моменти часу.

Імпульсні сигнали можуть змінюватися в довільний момент часу. Імпульсний сигнал – це сигнал, що наростає в тактовий момент а спадає в границі даного такту.

Наростає тактовий момент, а спадає границя даного такту. Тривалість потенціальних сигналів рівна або кратна тривалості машинного такту.

U¹- верхня межа U⁰- відсутність

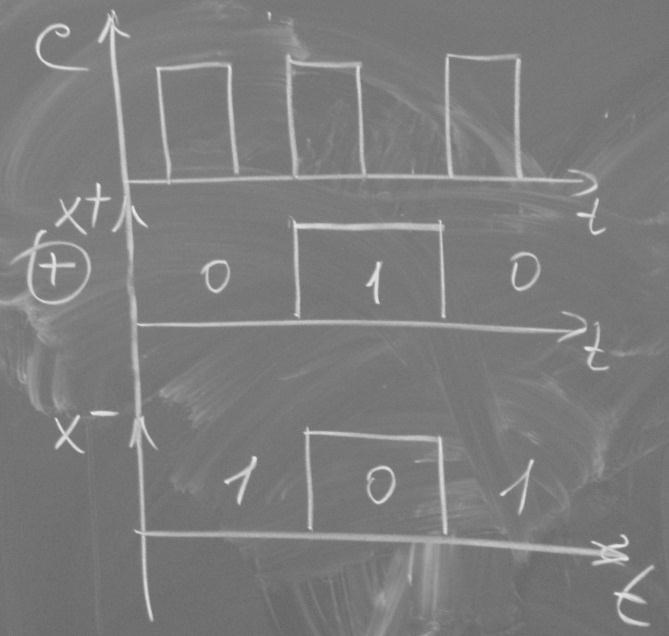

Способи кодування логічних сигналів:

1. Позитивний.

2. Негативний.

При позитивному кодуванню більший рівень напруги відповідає логічній одиниці, а нижчий рівень відповідає логічному нулю. Це позитивне кодування. При негативному кодуванні(так звана негативна логіка) більший рівень сигналу відповідає логічному 0 а нижчий рівень відповідає логічній одиниці.

19.Класифікація елементів в комп’ютері

К ласифікація елементів комп’ютера: (ознаки) 1. Тип фізичних приладів, які використовуються.

2. Видом інформаційних сигналів.

3. Функціональним призначенням.

4. Конструктивно технологічним виготовленням.

5. Рівнем та ступенем складності.

За видом інформаційних сигналів всі елементи класифікуються на:

1. Потенціальні елементи, які використовують лише потенціальні сигнали.

2. Імпульсні елементи, які використовують лише імпульсні сигнали.

3. Потенціально-імпульсні елементи, які використовують і потенціальні і імпульсні сигнали.

За видом функціонального призначення всі елементи класифікуються на:

1. Логічні елементи.

2. Запам’ятовуючі елементи(тригерні елементи).

3. Допоміжні елементи.

4. Аналогові інтегральні схеми для обробки сигналів по закону неперервної функції.

Інтегральні мікросхеми класифікуються за ознаками:

1. Технологія виготовлення(напівпровідникові, плівкові, гібридні).

2. За конструктивним оформленням(корпусний дрескод).

3. Формую обробки інформації(аналогові, цифрові, аналогово-цифрові).

4. Ступенем інтеграції(малі, середні, великі, надвеликі, ультравеликі).

5. За типом активних елементів: БІП – на біполярних, МОН – на польових транзисторах.

6. Областю застосування: а. Широкого використання. б. Спеціального застосування.

7. Матеріалом: Si – (Кремній). GA As – (Арсемідій галій)
