Мікропроцесорна пам'ять.
71. Типи регістрів мпп.
М
ПП
базового МП 8088 включає в себе 14
двохбайтових запам’ятовуючих регістрів.
В ролі базової моделі, зокрема для мови
Assembler і відладника програми Debug
використовується 14-регістрова система
МПП.
Всі регістри можна поділити на 4 групи:
універсальні регістри: AX, BX, CX, DX;
сегментні регістри: CS, DS, SS, ES; регістри зміщення: IP, SP, BP, SI, DI; регістри прапорців: FL.

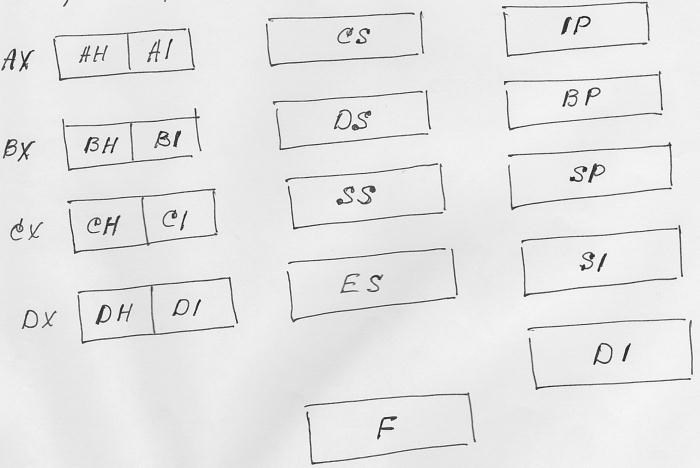

Рис. Регістри МПП.
Якщо регістри 4-байтові або 8-байтові їх імена дещо змінюються: наприклад 4-байтові універсальні регістри AX, BX, CX, DX іменуються EAX, EBX, ECX, EDX відповідно.
72. Універсальні регістри.
Регістри AX, BX, CX, DX є універсальними (їх називають регістрами загального призначення - РЗП); кожний з них може використовуватися для тимчасового збереження довільних даних, при цьому дозволено працювати з кожним регістром повністю, а можна окремо із кожною його половиною (регістри AH, BH, CH, DH – старші (High) байти, а регістри AL, BL, CL, DL – молодші (Low) байти відповідних двохбайтових регістрів). Але кожний з універсальних регістрів може використовуватися і як спеціальний при виконанні деяких конкретних команд програми. Зокрема:
регістр AX – регістр акумулятор, через його порти здійснюється ввід – вивід даних в МП, а при виконанні операцій множення і ділення AX використовується для збереження першого числа, що приймає участь в операції і результату операції після її завершення;
регістр BX часто використовується для збереження адреси бази в сегменті даних і початкової адреси поля пам’яті при роботі з масивами;
регістр CX – регістр лічильник, використовується як лічильник числа повторень при циклічних операція;
регістр DX використовується як розширення регістра – акумулятора при роботі з 32розрядними числами і при виконанні операцій множення і ділення, використовується для зберігання номера порта при операціях вводу – виводу і т.д.
73. Сегментні регісти.
Регістри сегментної адресації CS, DS, SS, ES використовуються для збереження початкових адрес полів пам’яті (сегментів), відведених в програмах для збереження: команд програми (сегмент коду CS); даних (DS); стекової області пам’яті (SS); додаткової області пам’яті даних при між сегментних пересилках, оскільки розмір сегмента в реальному режимі роботи МП обмежений величиною 64 Кбайт.
74. Регістри зміщень.
Регістри зміщень (внутрішньо сегментної адресації) IP, SP, BP, SI, DI призначені для збереження відносних адрес комірок пам’яті всередині сегментів:
регістр IP (Instruction Pointer) – зміщення адреси текучої команди програми;
регістр SP (Stack Pointer) – зміщення вершини стека (текучої адреси стека);
регістр BP (Base Pointer) – зміщення початкової адреси поля пам’яті, безпосередньо відведеного під стек;
регістри SI, DI призначені для збереження адресів індекса джерела і приймача даних при операціях над рядками та їх подібними.
75. Регістри прапорців.
Регістр прапорців F містить умовні однорозрядні ознаки – маски, або прапорці управляючі проходженням програми в ПК; прапорці працюють незалежно один від одного і лише для зручності вони розміщені в єдиний регістр. Всього в регістрі міститься 9 прапорців: 6 з них статусні, вони відображають результати операцій, виконаних в комп’ютері, а 3 інших – управляючі, безпосередньо визначають режим виконання програми.
Статусні прапорці:
CF (Carry Flag) – прапорець переносу. Містить значення «переносів» (0 або 1) із старшого розряду при арифметичних операціях і деяких операціях зсуву і циклічного зсуву;
PF (Parity Flag) – прапорець парності. Перевіряє молодші 8 бітів результатів операцій над даними, непарне число одиничних бітів приводить до установки прапорця в 0, а парне в 1.
AF (Auxiliary Carry Flag) – прапорець логічного переносу в двійково–десятковій арифметиці. Він використовується при арифметичних операціях над двійково-десятковими кодами і кодами
ASCII;
ZF (Zero Flag) – прапорець нуля. Встановлюється в 1, якщо результат операції рівний 0; якщо результат рівний 0, ZF обнуляється.
SF (Sign Flag) – прапорець знаку. Встановлюється у відповідності зі знаком результату після арифметичних операцій: додатній результат встановлює прапорець в 0, від’ємний – в 1;
OF (Overflow Flag) – прапорець переповнення. Встановлюється в 1 при арифметичному переповненні.
