2. Устройство тарировочного стенда.

В лабораторной работе используется специальный тарировочный стенд, схема которого изображена на рис.5. Он состоит из сварного кор­пуса I, который устанавливается на основании 2. В корпусе I разме­щены винты 3, которые взаимодействуют через шарики 4 с нагрузочны­ми эталонными динамометрами 5. Последние устанавливаются через шарики между винтом и тарировочной державкой 6, закрепляемой в ди­намометре 7. Оси винтов взаимно перпендикулярны и пересекается в одной точке. Таким образом, каждый из винтов расположен по направ­лению одной из составляющих силы резания.

Динамометр 7 закрепляется на основании 2.

Стенд позволяет получить тарировочные графики зависимости пока­заний прибора от величины нагрузки по направлениям сил P , P , Р ,измерить жесткость динамометра, получить зависимость пока­заний от координат точки, приложения измеряемой силы. При этом, од­новременно оцениваются такие свойства динамометра как взаимовлия­ние, гистерезис, стабильность, линейность.

Необходимо отметить, что для получения достоверных тарировочных характеристик прибора необходимо обеспечить:

а) высокую точность взаимного положения динамометра и державки относительно стенда (оси винтов должны совпадать с координатными осями динамометра, т.е. с направлением сил P , P , Р );

б) высокую точность приложения эталонной нагрузки как при нагружении так и при разгрузке;

в) проведение тарировки с максимальной производительностью. Тарирование динамометра производится путем нагружения его эталон­ной нагрузкой. При этом направление прилагаемой нагрузки к тарировочной державке должно совпадать с направлением соответствующей сос­тавляющей силы резания. Изменяя величину прикладываемой нагрузки, снимают одновременно показания регистрирующего прибора по всем трём направлениям. Результаты тарирования заносятся в таблицу, и по этим данным строится тарировочный график, представляющий собой среднюю линию между линиями нагружения и разгрузки.

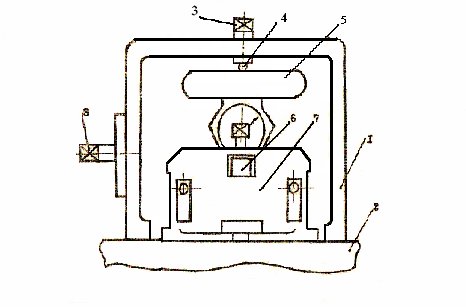

Рис. 5. Схема тарировочного стенда.

2. Результаты исследования.

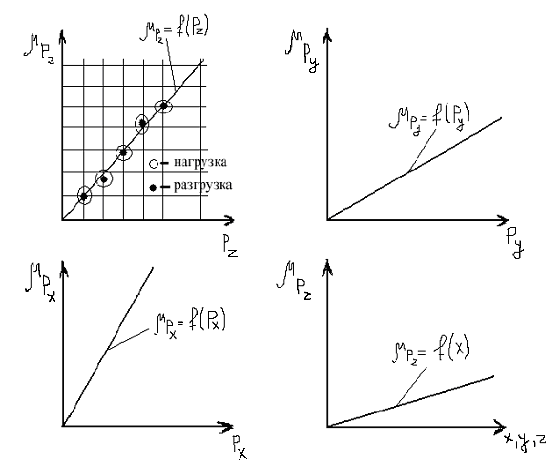

Рис.6. Тарировочные графики.

Таблица: Свойства прибора в статике.

№ п/п	Наименование показателей	Величина показателя
1. 2. 3. 4. 5. 6.	Отклонение от линейности (%) Гистерезис (%) Взаимовлияние: а). P на P б). P на Р в). P на Р г). P на P Зависимость показаний прибора от координат точки приложения силы: а). P от x б). P от x ………….. в). Р от x Жёсткость динамометра, кгс /мм Жёсткость тарировочной державки, установленной в резцедержателе станка.
