26. Механическая вентиляция производственных помещений.
Искусственная механическая вентиляция, осуществляемая за счет вентиляторов и эжекторов, позволяет в отличие от естественной вентиляции, подавать воздух в любую зону помещения или удалять его из мест образования различных вредностей: пыли, влаги, тепла, газов. В системах механической вентиляции можно предусматривать устройства для подогрева, увлажнения и очистки воздуха от пыли.
Механическая вентиляция может применяться как для подачи воздуха в помещение, тогда она называется приточной, так и для удаления воздуха из помещения, тогда она называется вытяжной. Приточно-вытяжная вентиляция обеспечивает приток воздуха в помещение и одновременно его удаление из помещения. По месту действия вентиляция может быть общеобменной, местной и комбинированной.
Общеобменная вентиляция осуществляет воздухообмен во всем помещении, а местная - лишь в определенных местах.
Системы механической вентиляции состоят из вентиляторов, устройств для забора и подачи воздуха, воздуховодов, фильтров и т.д. (рис.2). Выброс загрязненного воздуха не следует допускать в непроветриваемые участки прилегающей территории.
Общеобменная механическая вентиляция применяется при равномерном расположении источников вредностей в помещении, а также при одно- или двустороннем их расположении.
Местная приточная вентиляция служит для создания требуемых условий воздушной среды в ограниченной зоне производственного помещения.
К установкам местной приточной вентиляции относятся воздушные души, оазисы, завесы и прочие устройства.

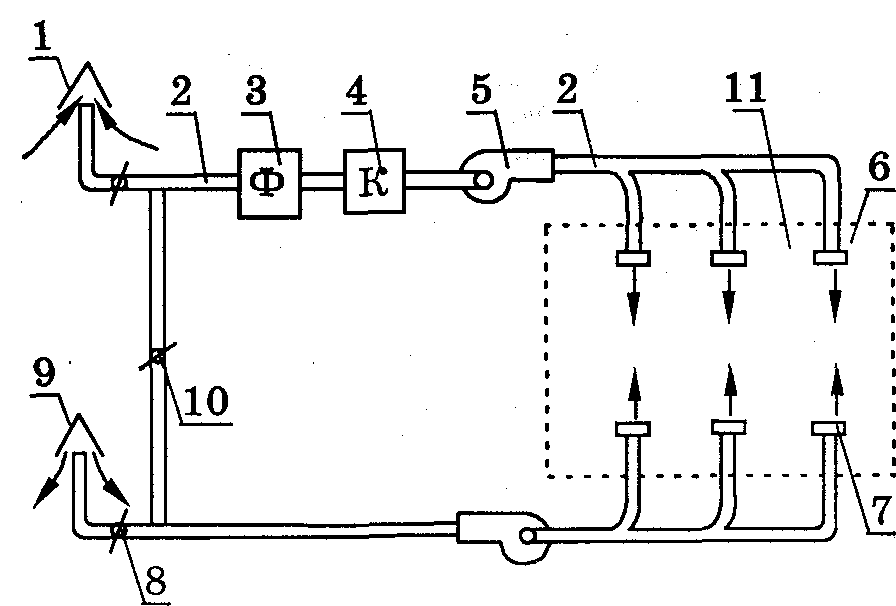

Рис.2 - Механическая приточно-вытяжная механизация:
1 - воздухоприемник; 2 - воздуховоды; 3 - фильтр; 4 - калорифер; 5 - центробежный вентилятор; 6 - приточные отверстия; 7 - вытяжные отверстия; 8 - регулировочный клапан; 9 - устройства для выброса воздуха; 10 - воздуховод для циркуляции; 11 – помещение
Воздушное душирование применяется в горячих цехах на рабочих местах, характеризуемых воздействием лучистого тепла интенсивностью 350 Дж/м2с и более. Скорость обдува должна составлять от 1,0 до 3,5 м/с. Установки воздушного душирования бывают стационарные и передвижные.
Воздушно-струйные укрытия (оазисы) позволяют улучшить метеорологические условия на ограниченной площади помещения, которая для этого отделяется со всех сторон легкими передвижными перегородками и заполняется воздухом более холодным и чистым, чем воздух помещения.
Воздушные и воздушно-тепловые завесы устраиваются для защиты людей от охлаждения проникающим через открытые проемы зданий холодным воздухом.
Работа завес основана на том, что подаваемый к воротам или проемам воздух через специальный воздухоотвод со щелью выходит с большой скоростью под определенным углом навстречу врывающемуся холодному потоку и смешивается с ним. Полученная смесь более теплого воздуха поступает на рабочие места или (при недостаточном нагреве) отклоняется в сторону от них. При работе завес создается дополнительное сопротивление проходу холодного воздуха через ворота. В зависимости от места выпуска воздуха устраивают завесы с нижней подачей воздуха и боковой подачей по всей высоте ворот или проема, причем последние наиболее широко распространены.
Местная вытяжная вентиляция служит для улавливания и удаления вредных веществ непосредственно у источника их образования и для предотвращения их распространения по всему помещению.
Устройства местной вытяжной вентиляции делают в виде укрытий или местных отсосов (вытяжные зонты, кабины, камеры, боковые отсосы и т.п.).
Вытяжные зонты применяются для улавливания потоков вредных выделений с плотностью, которая меньше плотности окружающего воздуха.
Для эффективной работы зонта количество воздуха, удаляемого через него, должно превышать количество воздуха, переносимое конвективной струей, которая образуется над источниками тепла на уровне расположения зонта.
У загрузочных отверстий печей, сушил и подобного оборудования для улавливания продуктов сгорания устанавливают зонты в виде козырьков.
Для локализации вредных примесей, увлекаемых конвективными струями, когда более полное укрытие источников вредных выделений невозможно по условиям техпроцесса, применяются отсасывающие панели. Панели располагают сбоку от источника вредных выделений вертикально или наклонно. Нижнюю кромку всасывающих отверстий вертикальной панели помещают обычно на уровне верхней границы источника тепловыделений. Расстояние от панели до источника должно быть не больше ширины источника. Длину панели принимают в 1,2 раза больше, чем длина источника.
Для удаления вредных выделений с поверхности растворов, когда по условиям ведения технологического процесса невозможно устройство полных укрытий, применяются бортовые отсосы. Особенно широкое распространение бортовые отсосы получили в гальванических цехах (травление и металлопокрытия). По конструктивному исполнению бортовые отсосы бывают обычными, когда щели расположены в вертикальной плоскости, и опрокинутыми, когда щели расположены в горизонтальной плоскости, параллельной зеркалу ванны.
Принцип действия бортового отсоса заключается в том, что при всасывании воздуха в щели отсоса под зеркалом ванны формируется воздушный поток, который настилается на его поверхность и удаляет выделяющиеся вредные вещества.
Устанавливаемые на рабочих столах операторов (например, лаборантов), имеющих дело с СДЯВ и (или) большими тепловыделениями, вытяжные шкафы представляют собой укрытия с рабочим проемом.
Для предотвращения поступления пыли в производственные помещения от мест перегрузки или разгрузки пылящих материалов, дробилок, очистных барабанов, грохотов применяются аспирируемые укрытия. В укрытии поддерживается разрежение, обеспечивающее поступление воздуха через неплотности, что, в свою очередь, препятствует распространению пыли.
Местные отсосы способны удалить до 75% всех выделений вредных веществ, значительно снижая их поступление в зону дыхания работающих.
