- •1. Провести измерения энергетического спектра напряжения на выходе генератора шума в трех диапазонах работы генератора при постоянном уровне мощности процесса на выходе генератора.
- •3. Снять зависимость дисперсии измерений спектральной плотности от постоянной времени усредняющего rc-фильтра.
- •4. Зарисовать осциллограммы широкополосного и узкополосного случайных процессов.
- •5. Измерить частоту колебаний lc-генератора. По результатам измерений определить рабочую точку на характеристике частотного детектора.
- •6. Измерить спектр флуктуации частоты lc-генератора в интервале частот 200 Гц – 100 кГц
- •7. Выполнить измерения п. 5, 6 для генератора на туннельном диоде.
- •8. Рассчитать техническую и естественную ширину спектральной линии для всех генераторов.
4. Зарисовать осциллограммы широкополосного и узкополосного случайных процессов.

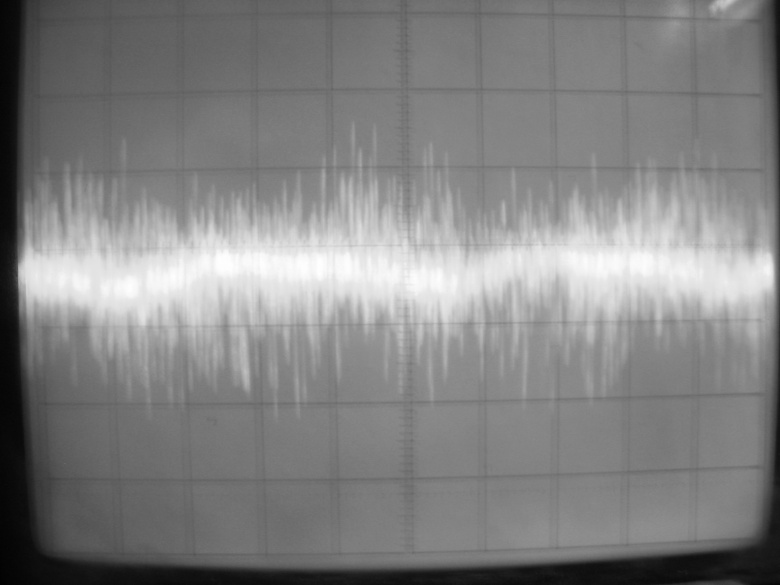

Рисунок 4.1 – Осциллограмма широкополосного случайного процесса

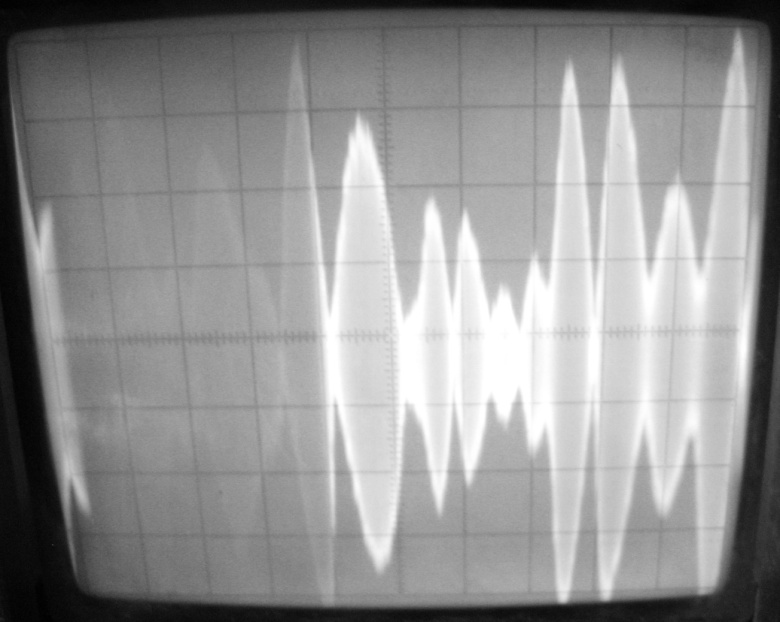

Рисунок 4.3 – Осциллограмма узкополосного случайного процесса
5. Измерить частоту колебаний lc-генератора. По результатам измерений определить рабочую точку на характеристике частотного детектора.
f = 5699,1 Гц
U = 119 В
K = 0,42 В/кГц
6. Измерить спектр флуктуации частоты lc-генератора в интервале частот 200 Гц – 100 кГц

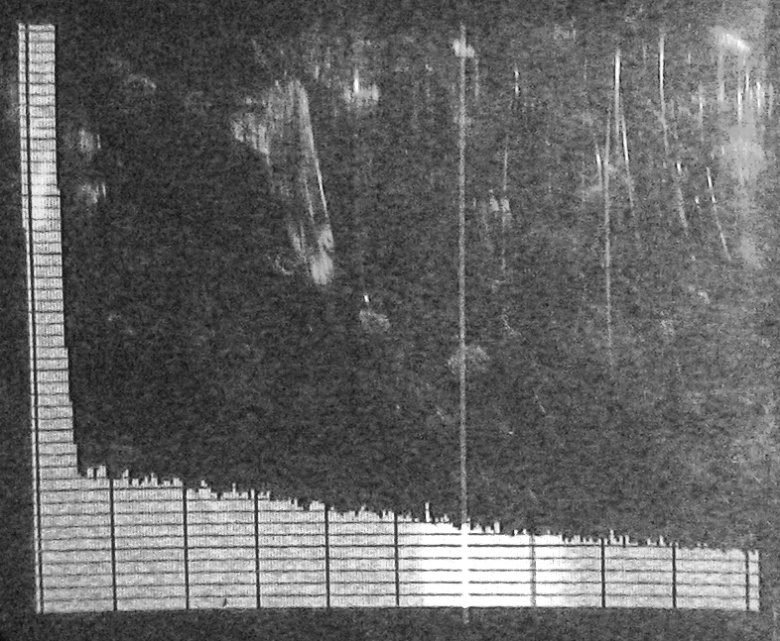

Рисунок 6.1 – Спектр флуктуации частоты LC-генератора
(Метка установлена на частоте 1,28 кГц, диапазон напряжений – 100 мкВ)
Таблица 6.1 – Распределение спектральной плотности частоты LC-генератора
f, кГц |
U, мкВ |
U2, мкВ |
Gf ф, Гц2/кГц |
1,3 |
100 |
10000 |
0,21 |
6,3 |
100 |
10000 |
0,21 |
7,3 |
60 |
3600 |
7,4∙10-2 |
11,3 |
27 |
729 |
1,5∙10-2 |
21,3 |
20 |
400 |
8,26∙10-3 |
31,3 |
18 |
324 |
6,69∙10-3 |
41,3 |
18 |
324 |
6,69∙10-3 |
51,3 |
15 |
225 |
4,65∙10-3 |
61,3 |
16 |
256 |
5,29∙10-3 |
71,3 |
14 |
196 |
4,05∙10-3 |
81,3 |
14 |
196 |
4,05∙10-3 |
91,3 |
14 |
196 |
4,05∙10-3 |
101,3 |
13 |
169 |
3,49∙10-3 |
Рисунок 6.2 – Зависимость спектральной плотности от частоты
7. Выполнить измерения п. 5, 6 для генератора на туннельном диоде.
f = 5775,4 кГц
U = 64 В
K = 0,16 В/кГц

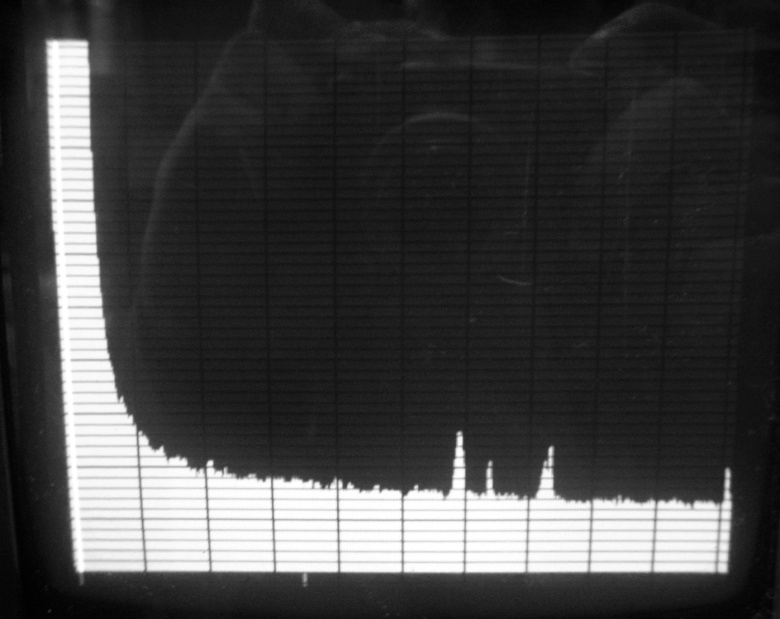

Рисунок 7.1 - Спектр флуктуации частоты генератора на туннельном диоде
(Метка установлена на частоте 61,06 кГц, диапазон напряжений – 10 мВ)
Таблица 6.1 – Распределение спектральной плотности частоты генератора на туннельном диоде
f, кГц |
U, мВ |
U2, мВ |
Gf ф, Гц2/Гц |
1 |
10 |
100 |
3,91 |
5 |
10 |
100 |
3,91 |
6 |
4,4 |
19,36 |
0,76 |
11 |
2,2 |
4,84 |
0,19 |
21 |
2,0 |
4,0 |
0,16 |
31 |
1,9 |
3,61 |
0,14 |
41 |
1,6 |
2,56 |
0,10 |
51 |
1,5 |
2,25 |
0,10 |
61 |
1,3 |
1,96 |
7,66∙10-2 |
71 |
1,2 |
1,44 |
5,63∙10-2 |
81 |
1,1 |
1,21 |
4,73∙10-2 |
91 |
1,0 |
1,0 |
3,91∙10-2 |
101 |
0,9 |
0,81 |
3,16∙10-2 |
Рисунок 7.2 - Зависимость спектральной плотности от частоты
