7. Сопротивление теплопередаче наружных ограждающих конструкций здания
Исходные данные 2-этажный, 2-секционный жилой дом , находящийся в городе Мурманск . Условие эксплуатации Б.
Для города Мурманск согласно СНиП 23-01-99* средняя температура и продолжительность отопительного периода составляют: t ht=-3,2 C, Zht=275 суток. Температура внутреннего воздуха t int=+20 C, температура холодной пятидневки t ext=-27 C. Влажность воздуха φ =55%, температурно-влажностный режим нормальный. Зона влажности сухая
А) Расчет сопротивления теплопередаче ограждающей конструкции.

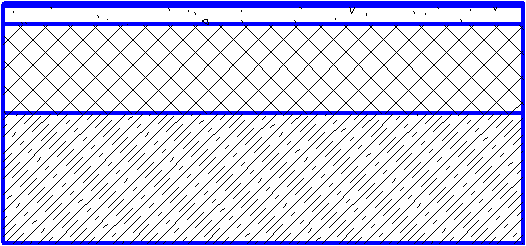

Расчетная схема наружной стены.
2.
Наружные стены в виде сплошной кладки
из кирпича красного глиняного на
цементно-песчаном растворе
=
1800 кг/м3,
=0,56
Вт/(м·°С)толщиной 510мм. Оштукатуренной
с внутренней и внешней стороны
цементно-песчаным раствором
=
1800 кг/м3,
=0,76,Вт/(м·°С)
толщиной 20 мм. (СНиП
II-3-79*"Строительная
теплотехника")
Коэффициент теплоотдачи внутренней поверхности ограждения а int = 8,7 Вт/м2 °С . Коэффициент теплоотдачи наружной поверхности ограждения a text = 23 Вт/м2·°С
3. Определение градусо-суток отопительного периода по формуле ) СНиП 23-02–2003.
Dd = (tint – t)·Zht = (20–(–3,2))·275 = 6380°С сут
где tint -Температура внутреннего воздуха
tht -средняя температура холодной пятидневки
Zht- продолжительность отопительного периода
4. Нормируемое значение сопротивления теплопередаче наружных стен по формуле СНиП 23-02–2003
Rreq = a*Dd + b =0,00035*6380+ 1,4 =3,63 м°С/Вт
5. Сопротивление теплопередаче стены:
ав - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций , принимается равным 8,7 Вт/(м2·°С)
aн - коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий, Вт/(м2 • °С), принимаемый по табл. 6 СНиП II-3-79*.
Rк - термическое сопротивление ограждающей конструкции, (м2 • °С)/Вт
Rdes=1/8,7+0,02/0,76+0,51/0,7+0,02/0,76=
0,89
м²·°С/Вт
0.89 м·°С/Вт < 3,63м²·°С/Вт
Вывод: По показателю п.5.1(а) СНиП 23-02-2003 "Тепловая защита зданий" тепловая защита стены не соответствует требованиям .
Б) Сопротивление теплопередаче из сборного железобетонного покрытия
1) Расчетная схема покрытия
данные из СНиП II -3-79
температура на внутренней поверхности t int= +22
температура на внешней поверхности t ext= -27
Коэффициент теплоотдачи внутренней поверхности ограждения α int = 8,7Вт/м2 °С . Коэффициент теплоотдачи наружной поверхности ограждения α ext = 23 Вт/м2·°С (СНиП II-3-79*"Строительная теплотехника" )
3. Нормируемые значения сопротивления теплопередаче Rreq, м2°С/Вт, покрытия (таблица 4 СНиП 23-02-2003)
Rreq = a*Dd + b =0,00045*6380+ 1,9 =4,77 м·°С/Вт
4. Сопротивление теплопередаче из сборного железобетонного покрытия.
ав - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций , принимается равным 8,7 Вт/(м2·°С)
aн - коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий, Вт/(м2 • °С), принимаемый по табл. 6 СНиП II-3-79*.
Rdes= 1/8,7+0,006/,17+0,03/,76+,0,15/0,1+0,22/1,65+1/23=2,558м²·°С/Вт
2,558 м2°С/Вт <3,477м2°С/Вт
Вывод: По нормам, согласно требованиям СНиП 23-02-2003 (п.5.1) "Тепловая защита зданий" данное деревянное покрытие не соответствует требованиям .
В) Сопротивление теплопередаче конструкции пола над подпольем.

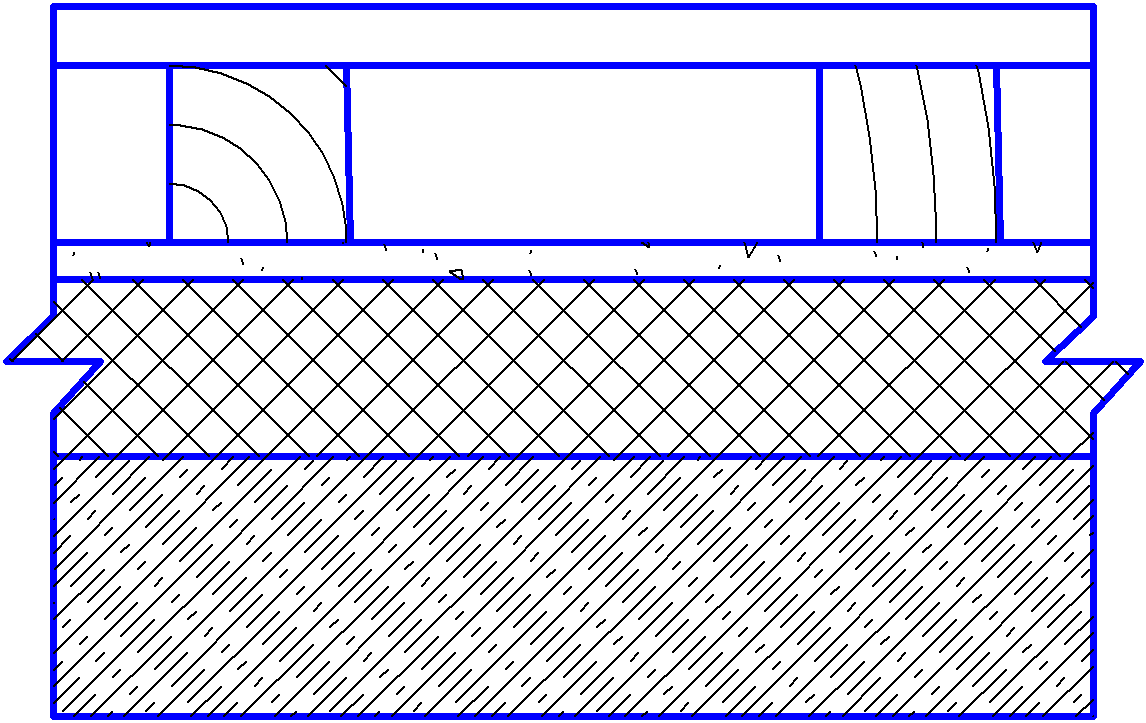

1) Расчетная схема пола.
1. Доска(сосна вдоль волокон) λ = 0 ,29 Вт/(м*С),толщиной 0,05 м, (ρ=700 кг/м³)
2. Доска(сосна вдоль волокон) λ = 0 ,29 Вт/(м*С),толщиной 0,15 м, (ρ=700 кг/м³)
3,Воздушная прослойка (замкнутая) Rв.п.=0,165 (м2*С)/Вт ,толщиной 0,15
4,ЦПС λ = 0 ,76 Вт/(м*С),толщиной 0,0,3 м, (ρ=850 кг/м³)
5,Керамзит λ = 0 ,1 Вт/(м*С) , толщиной 0,15м, (ρ=200 кг/м³)
6. Ж/б плита λ = 1,65 Вт/(м*С),толщиной 0,22 м
температура на внутренней поверхности t int= +20
температура на внешней поверхности t с = +5
Коэффициент теплоотдачи внутренней поверхности ограждения α int = 8,7Вт/м2 °С . Коэффициент теплоотдачи наружной поверхности ограждения α ext = 6 Вт/м2·°С (СНиП II-3-79* "Строительная теплотехника")
3. Нормируемые значения сопротивления теплопередаче Rreq, м2°С/Вт, покрытия (СНиП 23-02-2003)
Rreq = a*Dd + b =0,00045*6380+ 1,9 =4,771 м²·°С/Вт
ав - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций , принимается равным 8,7 Вт/(м2·°С)
aн - коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий, Вт/(м2 • °С), принимаемый по табл. 6 СНиП II-3-79
4.Сопротивление теплопередаче конструкции пола:
Rdes = 1/8,7+0,05/0,29+0,15/0,29+015/0,165+0,03/0,76+0,15/0,1+0,22/1,65+1/23=3,38 м²·°С/Вт
3,38м2°С/Вт <4,771°С/Вт
Вывод: По нормам, согласно требованиям СНиП 23-02-2003 (п.5.1(а)) "Тепловая защита зданий" данная конструкция пока над подпольем не соответствует требованиям.
