5. Теплотехнический расчет наружной стены.
Особенность теплотехнического расчета термически неоднородной конструкции заключается в том, что толщина конструкции задается и проверяется на выполнение условия Ro> где Rw- требуемое сопротивление теплопередачи, зависящее от температурной зоны Украины и вида конструкции. Алгоритм теплотехнического расчета
Конструкции стен должны отвечать требованиям строительной теплотехники.
Исходные данные:
1.Район строительства город Харьков.
2.Температурная зона 1.
3.Влажностный режим помещения нормальный
(tB=20°; qB=55%)
поверхности dв=8.7 Вт/м2
5.Минимально допустимое сопротивление
теплопередачи ограждающей конструкции
Rgmin=3,3 м2 с°/Вт

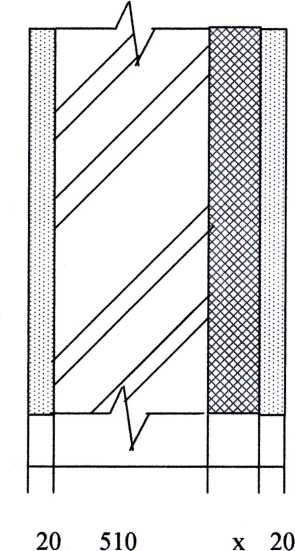

Составим таблицу материалов
№ материала |
Название материала |
Б,м |
Р кг/u3 |
Вт/м2 |
1. |
Известково-песчаный раствор |
0,01 |
1800 |
0,93 |
2. |
Керамический кирпич |
0,51 |
1200 |
0,52 |
3. |
Пенопласт |
х |
40 |
0,006 |
4. |
Оштукатуривание |
0,008 |
600 |
0,23 |
Приравниваем
Rnp= Rgmin = 3, 3 м2 °С/Вт
Определим действительное сопротивление теплопередачи
Rпр=0,115+0,021+0,980+2,1+0,034=3,25>3,3
6. Технико-экономические показатели здания.
Таблица №2: Жилая площадь
Жилая площадь |
||||
1-й этаж |
2-й этаж |
|||
Название комнаты |
м2 |
Название комнаты |
м2 |
|
|
|
Спальня детская |
30,9 |
|
Гостиная |
57,043 |
Спальни |
23,04+23,8 |
|
Пж1=57,043 м2 |
Пж2=77,34 м2 |
|||
Пж=Пж1+Пж2=134,383м 2 |
||||
Таблица№ 3: Общая площадь
Общая площадь |
||||
1-й этаж |
2-й этаж |
|||
Название комнаты |
м2 |
Название комнаты |
м2 |
|
Тамбур |
1,8 |
Холл |
10,9 |
|
Коридор |
11,7 |
Спальня родителей |
14,6 |
|
Гостиная |
26,6 |
Кладовая |
1,9 |
|
Кухня |
11,7 |
Спальня детская |
12,0 |
|
Кладовая |
4,3 |
Балкон Чердак |
5,3 |
|
Санузел |
1,6 |
|||
Лестница за холлом 10,4 Ванная 11,2 Спальня 13,6 |
||||
П01=136 м2 |
П02=129 м2 |
|||
П0=П01+П02=265 м2 |
||||
Коэффициент объемно-планировочного решения здания:
К1=
Площадь застройки :Пз=188 м2
Строительный объем надземной части здания:
О=Пз
h=188
9=1692
м3
Коэффициент рационального использования объема здания
К1.=
=
=6,38
Список литературы
1. Русскевич Н.Л., Ткач М.Н. Справочник по инженерно-строительному черчению. - Киев: Буддвельник, 1987. - 264 с.
2.Шерешевский И.А. Конструирование гражданских зданий: Учеб.пособие для техникумов. Л.: Сгройиздат, Ленингр. Отд-ние, 19J81. —176 с. 3. Конструкции гражданских зданий: Учеб. Пособие для вузов/Т.Г. Маклакова, СМ. Нанасова, Е.Д. Бородай, В.П. Житков; Под ред. Т.Г. Маклаковой. - М.: Стройиздат, 1986.-135 с: ил.
4.0.0 литвинов, Ю.И Беляков. Г.М. Батура: «Технология строительного производства»,-Киев: «Вища школа», 1985г
5.Б.Я Орловский: «Архитектура гражданских и промышленных зданий»,-Москва: «Высшая школа», 1975
