2.3 Перекрытия

В данном проекте устраивается два вида перекрытий: междуэтажные и чердачные.

Перекрытия - горизонтальные несущие и ограждающие конструкции, делящие здания на этажи и воспринимающие нагрузки от собственного веса, веса вертикальных ограждающих конструкций, лестниц, а также от веса

предметов интерьера, оборудования и людей, находящихся на них. Эти нагрузки передаются от перекрытий на несущие стены здания.

В данном здании запроектировано перекрытие, состоящее из многопустотных железобетонных плит. На наружные стены перекрытия укладываются от внутреннего края стены на 190 мм, а на внутренние несущие стены на 190 мм.

Для чердачных и подвальных перекрытий, отделяющих отапливаемые помещения от не отапливаемых, предъявляются теплозащитные требования. Поэтому чердачное перекрытие имеет слой утеплителя толщиной 7 см из керамзита.

Перекрытия обеспечивают звуко- и теплоизоляцию, они также отвечают высоким требованиям жесткости и прочности на изгиб.

Теплоизоляцию чердачных перекрытий осуществляют укладкой по несущей части перекрытий засыпки легким заполнителем - керамзитом, шлаковой пемзой и др. Теплоизоляцию перекрытий над неотапливаемыми подвалами обеспечивают укладкой утеплителя из плит, минераловатного войлока, монолитного легкого бетона и др. Засыпные утеплители для этих перекрытий не рекомендуется.

Звукоизоляция перекрытий улучшается при заведении перекрытий на стены. Непосредственное примыкание слоев пола к стенам не допускается, между ними должна быть звукоизоляционная прокладка.

2.4 Стропильные конструкции

Скатные крыши по деревянным стропилам являются традиционной конструкцией гражданских зданий.

Кровлю поддерживает стропильная система, состоящая из :

• мауэрлата - это опорные брусья, укладываемые на наружные стены,

• стоек,

• прогонов,

• стропил - балок; уложенных по скату и брусков, на которые укладывается асбестоцементный лист.

2.5 Кровля

Кровельный материал проектируемого здания – асбестоцементные волнистые листы.

Кровля - наружный, водонепроницаемый слой крыши. Проектируемое здание имеет двускатную асбестоцементную кровлю по деревянным стропилам. Кровлю поддерживает стропильная система, состоящая из мауэрлатов - опорных брусьев, укладываемых на наружные стены, стоек, прогонов, стропил- балок; уложенных по скату и брусков , на которые укладываются асбестоцементные листы.

Над карнизом свес кровли поддерживают «кобылки» - доски, пришитые гвоздями к стропилам. При устройстве стропильной системы предусмотрены крепления, препятствующие отрыву крыши от здания. Асбестоцементное покрытие применяется в связи с повышенной долговечностью, повышенной износостойкостью и влагонепроницаемостью.

Основанием для устройства кровли из асбестоцементных материалов является деревянная обрешетка, уложенная по стропилам с уклоном не менее 27%. Обрешетку устраивают из брусков сечением 60х60 мм, уложенных на расстоянии 430 мм друг от друга, т.е. с шагом 530 мм.

Раскладывают и крепят бруски к стропилам гвоздями и шурупами, продвигаясь от карниза к коньку. Обрешетку крыши выполняют с таким расчетом, чтобы на нее можно было уложить целое число листов и в поперечном, и в продольном направлениях.

Иногда это бывает невозможным, тогда в кровлю вводят обрезные листы. Обрешетка крыши не должна иметь прогибов, зыбкости при ходьбе по ней. Проверяют линейные размеры отдельных брусков; бруски нельзя делать из бракованной древесины. Просветы допускаются не более одного на протяжении 1 м, шириной не более 5 мм. Замеченные дефекты должны быть исправлены до начала работы по покрытию кровли асбестоцементными листами. Чтобы листы плотно укладывались на обрешетку, под нечетные бруски подкладывают уравнительные планки высотой 3 мм. Проверяется точность укладки прогонов измерением расстояний между их осями, которое должно быть равно длине стандартного листа за вычетом нахлестки. Основанием кровли под асбестоцементные плитки типа этернит являются настил из досок толщиной 25 мм и шириной 120 мм с зазором между ними 5 мм. Каждую плитку крепят к настилу двумя оцинкованными с широкими шляпками гвоздями. Основания под асбестоцементную кровлю устраивают под значительным уклоном — в 30...35 % во избежание протекания кровли. У листовых асбестоцементных кровель этот недостаток менее выражен. Устройство асбестоцементной кровли. Асбестоцементные листы укладывают по диагонали внахлестку, снизу вверх, в рядах — слева направо или справа налево. Карнизы и разжелобка покрывают заранее подготовленными полосами кровельной стали. В первом ряду карнизного свеса укладывают краевые листы и крепят двумя гвоздями 2,5х35 мм. Второй и последующий четыре ряда начинают с укладки половин листов, которые укрепляют скобами и гвоздями. Все последующие нечетные ряды начинают с укладки целых листов, укрепляемых двумя гвоздями.

Начиная с третьего ряда нижние углы каждого листа, крепят противоветровыми кнопками. Перед покрытием конька и ребер укрепляют коньковые бруски и рубероидную ленту. Последнюю прокладывают, чтобы снег не задувало на чердак. Одно из главных требований при укладке асбестоцементных листов — правильно разбить на скатах сетку с шагом в продольном направлении — по уклону крыши — 255 мм, а в поперечном — вдоль свеса — 235 мм. Листы нельзя приколачивать гвоздями наглухо. Головки гвоздей должны лишь соприкасаться с плоскостями листов.  При уклоне кровли до 20 % должна быть предусмотрена герметизация стыков между асбестоцементными волнистыми листами.

 При длине здания 25 м и более для компенсации деформаций в кровле должны быть предусмотрены деформационные швы, располагаемые с шагом 12 - 18 м для листов, не защищенных водостойким покрытием, и 24 м - для гидрофобизированных и окрашенных листов.

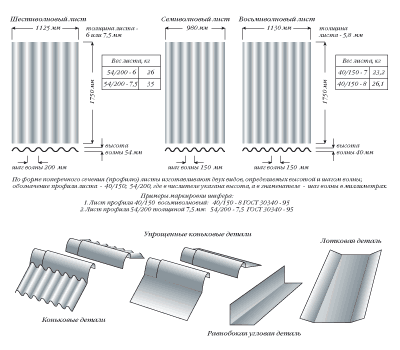

Физико-механические показатели листов и деталей должны отвечать требованиям ГОСТ 30340-95 «Листы асбестоцементные волнистые. Технические условия».

Шиферные гвозди, шурупы, противоветровые скобы и стальные элементы типа «Крюк» для крепления асбестоцементных волнистых листов к обрешетке и прогонам должны быть оцинкованными. В противном случае листы трескаются или в ветреную погоду вибрируют. Кровля из асбестоцементных листов не требует особого ухода, долговечность ее 25 лет и более. Для увеличения срока службы она может быть окрашена свето- и атмосферостойкими масляными красками и цветными эмалями ПФ-115, ПФ-133. Для получения кровли серебристого цвета добавляют алюминиевую пудру в лак ХВ-784 или ГФ-166 в количестве 6...10 % по массе лака. Крепят листы на обрешетке гвоздями, шурупами и частично противоветровыми скобами.

Обрешетку крыши выполняют с таким расчетом, чтобы на нее можно было уложить целое число листов как в продольном, так и в поперечном направлениях.

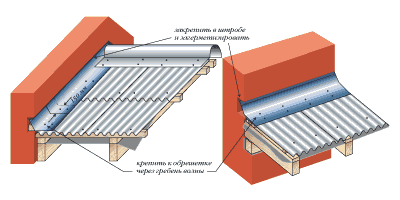

Воротник дымовой трубы и слуховых окон, а также примыкания к стенам следует выполнять угловыми фасонными деталями либо фартуками из оцинкованной стали, которые закрепляют шурупами, пропускаемыми через гребни волн рядовых листов. Верхний конец фартука должен быть закреплен к стене и герметизирован. Нижний конец должен перекрывать не менее одной волны асбестоцементного листа. По скату кровель защитные фартуки должны иметь нахлестку 150 мм.

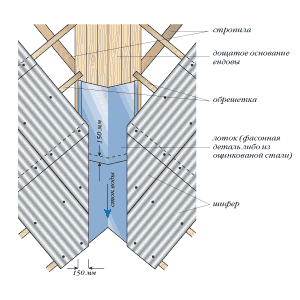

В ендове обрешетку делают в виде сплошного дощатого настила и накрывают заводским асбестоцементным лотком либо лотком, изготовленным из кровельной оцинкованной стали. Лотки устанавливают в направлении снизу вверх. Рядовые асбестоцементные листы должны перекрывать продольные кромки лотковых деталей на 150 мм.

Количество асбестоцементных листов, размещаемых в направлении поперек ската, определяют путем деления длины карнизного свеса и двух напусков на фронтонах крыши на полезную ширину листа (ширина листа минус одна волна). Количество горизонтальных рядов на скате устанавливают делением фактической длины ската на полезную длину листа без напуска.

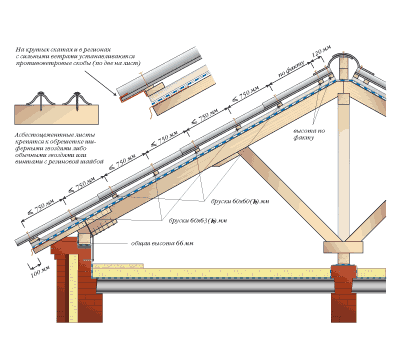

Для однотипности целесообразно использовать бруски сечением 60×60 мм с наращиванием их по необходимости подкладками толщиной 3 мм. Шаг брусков обрешетки должен составлять не более 750 мм (рис. 8).
