1)При согласном соединении

2)При встречном соединении

верхние знаки-одноименные///нижние-разноименные

треугольник мощностей

S Q

Р значит

треугольник проводимостей величине обратная комплексному сопр назыв комплексной проводимостью

g

b

y

[См]

треугольник сопротивлений

Z

X

R

R-актив сопр

X-реакт сопр

Z-комплексное сопр

Z = R+ј(ωL-1/ωC)

R=Zcos

x=Zsin

частотные характеристики цепей зависимость от частоты параметров цепи

углавая циклическая частота измеряется (рад/с) или (с^-1).

Трехфазные цепи

активная мощность

баланс мощностей в трехфазных цепях

векторные диаграммы

О-нейтраль источника/Uab.Ubc.Uca-токи относительно новой плоскости/

комплексная мощность

линейное напряжение напр. между линейными проводами

линейный ток ток проходящий по линейным проводам

метод симметричных составляющих применяется в том случае если не возможно измерить или рассчитать несимметрич. режим ,этот метод состоит из прямой,обратной и нулевой последовательности

мощность в 3хфазных цепях

мощность несимметричной нагрузки

мощность симметричной нагрузки

напряжение смещение нейтралей напр.между нейтралями источника и приемника, в случае если к каждой фазе подключается разная нагрузка.

нейтраль источника точка соединяющая концы обмоток генератора

несимметричная нагрузка если сопр-я фаз нагрузки различны

нулевой ток ток проходящий по нулевому проводу

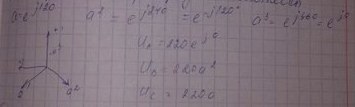

оператор трехфазной системы

основные схемы соединения потребителей

понятие «фазы» 1)угол между током и напряжением зависит от характера сопряжения

2)Часть многофазной системы обозначаются а,в,с

расчет несимметричного режима расчет ведется для каждой фазы в отдельности

расчет симметричного режима расчет ведется для одной фазы,для А,другие фазы сдвигаются на е*j120 и -e*j120

реактивная мощность

симметричная нагрузкаесли сопр-я фаз нагрузки одинаковы по значени

соотношения фазных и линейных напряжений в схеме  Uл=Uф

соотношения фазных и линейных напряжений в схеме Y

соотношения фазных и линейных токов в схеме 

соотношения фазных и линейных токов в схеме Y Iл=Iф

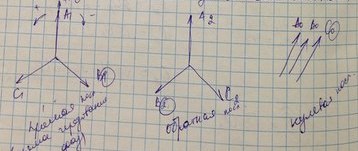

составляющая нулевой последовательности

составляющая обратной последовательности

составляющая прямой последовательности

схема соединения - разные обмотки соединяются таким образом чтобы начало одной обмотки образовало с концом другой обмотки общую точку

схема соединения Y- концы разных обмоток соединяются в одной точке

трехфазная системасимметричной системой ЭДС называется совокупность эдс одинаковой частоты и амплитуды относительно друг- друга по фазе 120 градусов

-объединение в одной линии электропередачи нескольких цепей перем.тока с независимыми источниками электроэнергии называется многофазной системой

фазное напряжение напр. между фазой и нулем

фазный ток ток проходящий по фазам нагрузки
