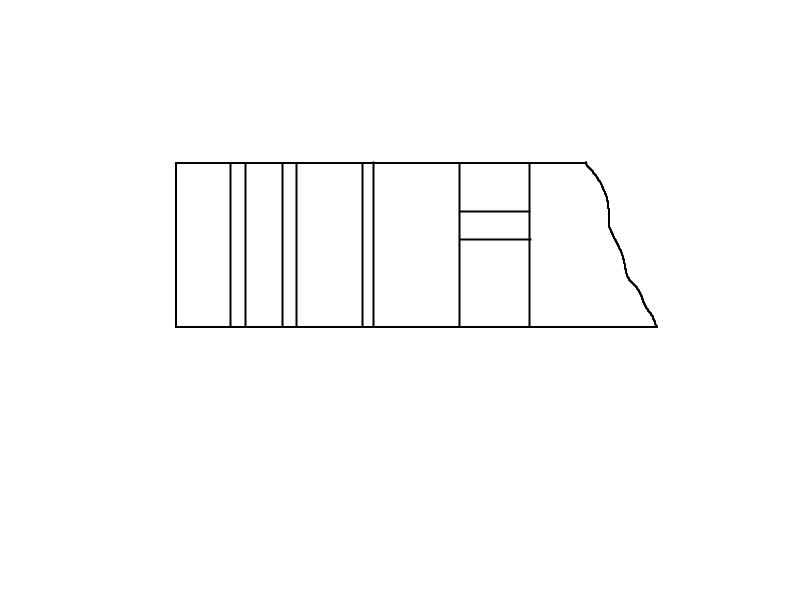

2.2. Технічний рисунок шкатулки
За результатами отриманими під час проектування (з таб.2) складаємо технічний рисунок виробу.
2.3 Вибір матеріалу
Для виготовлення виробу вибираємо такий матеріал як дошка обрізна вільхова, через її властивості, зокрема вона добре обробляється та декорується. Завіси з тонколистового металу. Внутрішню частину обклеїмо тканиною для естетичного вигляду. Клейові з’єднання виконуються клеєм ПВА. Шкатулку покриємо морилкою і лаком.
2.4. Складальне креслення виробу
Назва деталі |
№ поз. |
Кількість |
Матеріал |
Розміри, мм |
Кришка |
1 |
1шт |
Вільха |
120х180х10 |
Дно |
2 |
1шт |
Вільха |
120х180х10 |
Бічні стінки – довгі |
3 |
2шт |
Вільха |
160х60х10 |
Бічні стінки – короткі |
4 |
2шт |
Вільха |
80х60х10 |
Завіси |
5 |
2шт |
Сталь Ст3 |
16х18х2 |
Обшивка внутрішня |
6 |
|
Тканина |
260х200 |
2.5. Технологічна карта
№ |

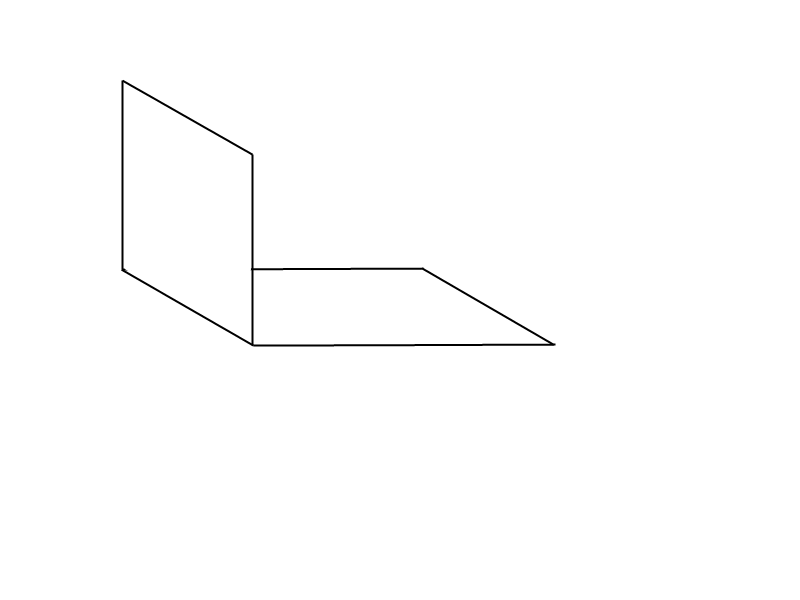

Ескіз |
Послідовність виконання робіт |
Інструменти та пристосування |
1. |
|
Розмічання заготовки по розмірах |
Лінійка, олівець, кутник столярний |
2. |
|
Випилювання заготовок, шліфування торців |
Ножівка, лобзик, шліф папір |
3. |
|
Склеювання бокових стінок |
Клей «ПВА», струбцини |
4. |
|
Склеювання боковини з дном |
Клей «ПВА», струбцини |
5. |
|
Морування шкатулки |
Морилка «Дуб», пензлик. |
6. |
Лакування |
Акриловий лак, пензлик |
|
7. |
|
Розмічання орнаменту |
Лінійка, олівець, кутник столярний |
8. |
Оздоблення різьбленням |
Скісний ніж |
2.6. Економічні розрахунки
2.6.1. Розрахунок витрат матеріалів
Таб.3
№ |
Матеріал |
Вартість одиниці вимірювання |
Витрата матеріалів |
Вартість витрат |
1. |
Вільха |
1000 грн. |
720см3 |
7,2 грн. |
2. |
Морилка |
100грн |
50мл |
5 грн |
3. |
Тканина |
50грн. |
300мм2 |
15 грн. |
4. |
Завіси |
1грн. |
2 шт. |
2 грн. |
5. |
Лак |
75 грн. |
0,2 л |
15 грн. |
6. |
Клей |
40 грн. |
0,1 л |
4 грн. |
Разом |
48,2 грн. |
|||
