3. Автоматический рефрактометр (схема, конструкция, принцип работы).

Устройство относится к измерительным приборам и предназначено для контроля параметров жидких сред, в том числе молочных. Автоматический рефрактометр включает осветительную и измерительную призмы, два осветителя, один из которых является дополнительным, два светоприемника, оптически прозрачную кювету, расположенную между дополнительным осветителем и первым светоприемником, и устройство для обработки сигнала, при этом второй светоприемник расположен на выходе сигнала из измерительной призмы, устройство для обработки сигнала оснащено индикатором. Сигналы от двух светоприемников поступают на устройство для обработки сигнала. Сигнал от первого светоприемника вводят в виде поправки к величине сигнала второго светоприемника для устранения влияния светорассеяния жидкости на показания рефрактометра. Автоматический рефрактометр обеспечивает высокую точность измерения показателя преломления при контроле жидких сред.

Прибор предназначен для контроля параметров жидких сред, он позволяет производить измерения как в прозрачных, так и непрозрачных средах, в том числе мутных, и может быть использован в молочной и других отраслях промышленности.

Основная трудность при измерении показателя преломления любой жидкости, в том числе мутной, при помощи рефрактометра практически любой конструкции заключается в том, что граница между темным и светлым полями, по положению которой определяют величину показателя преломления, сильно размыта вследствие светорассеяния. Это снижает точность отсчета по сравнению с прозрачной жидкостью минимум на порядок вне зависимости от того, каким образом производят отсчет - визуально или при помощи какого-либо светоприемника.

Известен рефрактометр для измерения показателя преломления в жидких средах, в том числе в мутных (рефрактометр с призмой Аббе, работающий в отраженном свете), состоящий из двух призм, выполненных из оптически прозрачного материала и расположенных с образованием между ними камеры для исследуемой жидкости, осветителя и устройства для визуального отсчета величины показателя преломления.

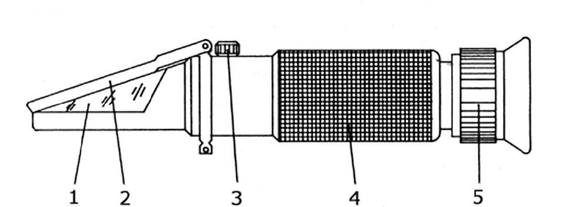

Оптический рефрактометр ручной внешний вид и устройство :

1. Призма

2. Защитная крышка

3. Винт корректировки

4. Зеркальная труба

5. Окуляр (регулировочное кольцо диоптрий)

1. Газоанализатор инфракрасного поглощения (схема, конструкция, принцип работы).

Газоанализаторы инфракрасного и ультрафиолетового поглощения. Каждый газ характеризуется определенным спектром поглощения. Газы, содержащие в своем составе два и более разнородных атомов, такие как СО, СO2, СН4, NH3, С2Н2 имеют спектры поглощения в инфракрасной области. Одноатомные газы характеризуются линейчатыми спектрами поглощения, лежащими в ультрафиолетовой области.

Закон Ламберта—Бера определяет связь ослабления монохроматического излучения при прохождении через камеру, заполненную анализируемым газом, с его концентрацией:

Iλ = I0λexp(-ε λcL)

Dλ = ε λcL = ln(I0λ/ Iλ)

где I0λ, Iλ— интенсивность монохроматического излучения на входе и выходе камеры длиной L, заполненной определяемым компонентом с концентрацией с и коэффициентом спектрального поглощения ελ, Dλ — оптическая плотность смеси газов.

Для использования этого метода измерения необходимо, чтобы определяемый компонент имел спектр поглощения, отличающийся от спектров поглощения других компонентов анализируемой смеси. Лежащие в инфракрасной области спектры поглощения СО, СO2, СН4, NH3 изображены на рис. 1. Спектры СO2 и СО, СO2 и СН4 частично перекрываются.

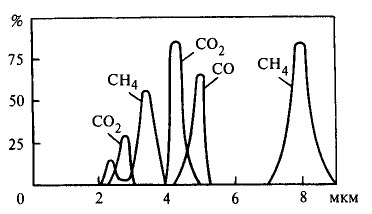

Рис. 1. Спектры поглощения СО, С02, СН4 в инфракрасной области
