Таблиця 2.1 – Вихідні дані до практичного заняття №2
Варіант |
Глибина свердловини, м |
Відстань від устя до початку зони фільтрації, м |
Висота зони фільтрації свердловини, м |
Пластовий тиск, МПа |
Орієнтовна конструкція колони НКТ, мм х мм |
Діаметр експлуатаційної колони, мм |
Кількість піску, що необхідно закачати в свердловину, т |
Концентрація піску в піщаній суміші, кг/м3 |
1 |
1500 |
1450 |
30 |
9,3 |
73х5,5 |
146 |
14 |
150 |
2 |
1670 |
1620 |
40 |
10,2 |
73х5,5 |
146 |
12 |
160 |
3 |
2100 |
2020 |
40 |
12,3 |
89х6,5 |
168 |
10 |
180 |
4 |
2000 |
1940 |
35 |
11,1 |
73х5,5 |
146 |
9 |
170 |
5 |
2400 |
2350 |
38 |
12,6 |
73х5,5 |
146 |
14 |
150 |
6 |
2800 |
2740 |
40 |
12,8 |
73х5,5 |
168 |
11 |
190 |
7 |
3200 |
3150 |
35 |
13,1 |
73х5,5 |
146 |
13 |
160 |
8 |
1700 |
1670 |
20 |
8,3 |
89х6,5 |
146 |
10 |
150 |
9 |
3000 |
2910 |
45 |
13,6 |
89х6,5 |
146 |
9 |
160 |
10 |
1420 |
1400 |
15 |
12,2 |
73х5,5 |
168 |
8 |
180 |
11 |
2500 |
2430 |
35 |
9 |
73х5,5 |
146 |
10 |
170 |
12 |
2900 |
2840 |
25 |
10 |
73х5,5 |
146 |
12 |
150 |
13 |
2300 |
2250 |
30 |
12 |
73х5,5 |
168 |
11 |
190 |
14 |
2100 |
2050 |
28 |
12,5 |
89х6,5 |
168 |
10 |
160 |
15 |
3100 |
3060 |
36 |
13 |
89х6,5 |
146 |
15 |
150 |
16 |
3250 |
3200 |
20 |
13,3 |
73х5,5 |
146 |
12 |
160 |
17 |
2420 |
2380 |
25 |
10,5 |
73х5,5 |
146 |
13 |
180 |
18 |
1950 |
1900 |
30 |
11,5 |
73х5,5 |
168 |
10 |
170 |
19 |
2200 |
2160 |
22 |
10,6 |
73х5,5 |
168 |
9 |
150 |
20 |
2380 |
2340 |
30 |
11 |
73х5,5 |
168 |
9 |
190 |
Таблиця 2.2 – Теоретичні значення подачі і тиску агрегату УН1-630-70А
Швид-кість |
Число двійних ходів насоса, хв. -1 |
Діаметр змінних плунжерів насоса, мм |
|||
100 |
120 |
||||
Ідеальна подача, дм3/с |
Тиск, МПа |
Ідеальна подача, дм3/с |
Тиск, МПа |
||
1 2 3 4 |
80 109 153 192 |
6,3 8,5 12,0 15,0 |
70 54 38 30,5 |
9 12,3 17,3 22,0 |
51 37,5 26,6 21,0 |
Таблиця 2.3 – Технічна характеристика піскового насоса установки УСП-50
Подача, дм3/с |
20 |
45 |
70 |
Тиск, МПа |
0,3 |
0,28 |
0,22 |
Густина суміші, кг/м3 |
2000 |
1500 |
1200 |
Таблиця 2.3 – Технічна характеристика автоцис-терн
Тип автоцистерни |
ППЦ-23 |
АЦ-10 |
АЦН-11-57 |
АЦН-7,5-5334 |
ЦР-7АП |
Монтажна база |
КрАЗ-257Б1 з при-чіпом |
КАМАЗ- 53212 |
КрАЗ-257Б1 |
МАЗ-5334 |
КрАЗ-257Б1 |
Вмістимість цистерни, м3 |
23 |
10 |
10 |
7 |
7 |
Тип насоса |
відцентровий |
||||
Максимальна подача, дм3/с |
33 |
12,5 |
25 |
25 |
25 |
Максимальний тиск, МПа |
0,93 |
0,55 |
0,54 |
0,54 |
0,54 |
Маса цистерни з вантажем, кг |
38850 |
18385 |
22600 |
15325 |
19035 |

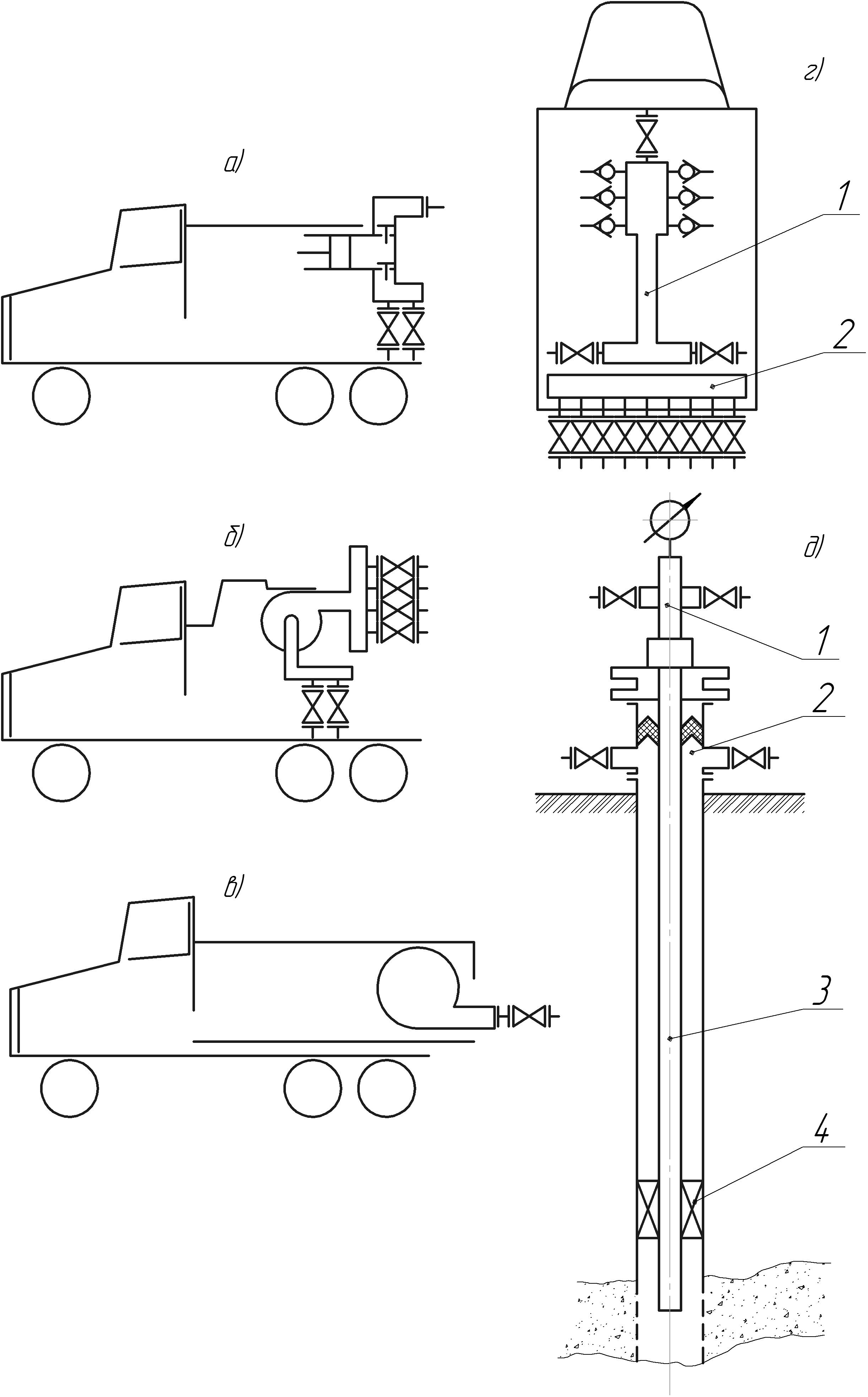

а)інасосний агрегат;
б)іпіскозмішувальний агрегат;
в)іавтоцистерна;
г)іблок маніфольдів (1-напірний колектор, 2-прий-мально-роздавальний колектор);
д)іустьове і свердловинне обладнання (1-трубна голов-ка, 2-устьова головка, 3-колона НКТ, 4-пакер).
Рисунок 2.1 – Умовні позначення обладнання для ГРП
