Содержание

1. Энергокинематический расчет привода…………………………………...3

2 Расчет конической передачи редуктора……………………………………8

2.1 Выбор материала зубчатых колес…………………………………………8

2.2 Проектировочный расчет передачи………………………………………10

2.3 Проверочные расчеты……………………………………………………..11

2.4 Силы, действующие в зацеплении………………………………………..12

3. Проектировочный расчет вала……………………………………………..13

4 Подбор подшипников………………………………………………………..15

5. Проверочный расчет вала…………………………………………………...16

1. Энергокинематический расчет привода

Исходные данные, согласно I варианта:

 окружная сила на барабане F = 6 кН;

 окружная скорость на барабане V = 0.8 м/с;

 диаметр барабана D = 350 мм.

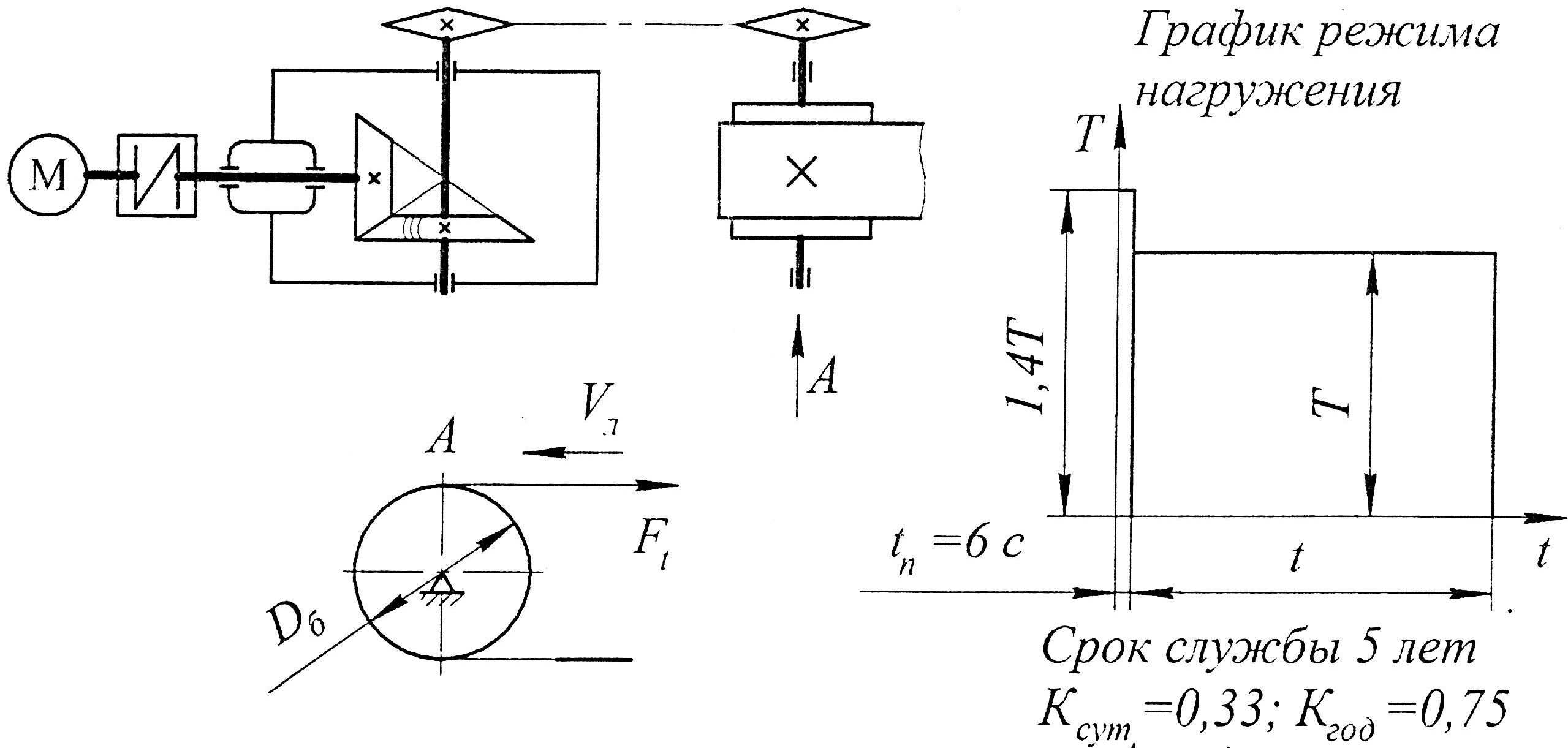

Рисунок 1.1 – Привод ленточного конвейера

1.1 Наносим позиции составных частей привода.

1.2 Нумеруем римскими цифрами валы привода, включая вал электродвигателя.

Выбор электродвигателя из каталога:

1.3 Согласно исходным данным, находим параметры на приводном валу конвейерах

 частота вращения этого вала:

мин ^-1,

где D – диаметр приводного барабана;

 угловая скорость на приводном барабане:

рад/с;

 мощность на приводном валу:

кВт;

 вращающий момент

Н·м.

1.4 Параметры (предварительные) на I валу:

 требуемая частота вращения двигателя:

,

где – ориентировочное значение передаточного числа привода в соответствии с заданной кинематической схемой привода:

,

причем здесь – ориентировочное передаточное число редуктора;

– ориентировочное передаточное число конической ступени;

– ориентировочное передаточное число цепной передачи.

По данным таблицы 2 принимаем: =3,5; =2,5

При этих значениях имеем

= 3,5·2,5 = 8,75;

;

 требуемая номинальная мощность двигателя;

,

где – общий КПД привода,

,

где – КПД зубчатых цилиндрических передач, муфты, цепной передачи и пары подшипников. Их значения выбираем по данным таблицы 2:

=0,98; =0,97; =0,92; =0,99.

Тогда

= 0,98 ∙ 0,97 ∙ 0,92 ∙ 0,99³ = 0,8486.

С учетом и , выбираем из приложения А асинхронный двигатель трехфазного тока АИР132М8, имеющий следующие техническое данные:

-синхронная частота вращения ............................ 750 мин^-1;

-асинхронная частота вращения вала .................. 720 мин^-1;

-мощность электродвигателя ............................... 5,5 кВт;

-диаметр вала ......................................................... 38 мм.

Определение параметров на каждом валу привода:

1.5 Действительное общее передаточное число привода

.

1.6 Уточняем значения передаточных чисел редуктора и цепной передачи.

Сохраняем принятые ранее значения u_К = 3,5; следовательно,

u_р = u_К =3,5.

Уточняем передаточное число цепной передачи

1.7 Определяем частоты вращений валов:

мин ^-1;

мин ^-1;

мин ^-1.

После получения расчетной частоты вращения приводного вала находят погрешность расчета по формуле

Определяем угловые скорости каждого вала по формуле

.

Следовательно, имеем:

рад/с;

рад/с;

рад/с.

1.8 Оцениваем мощности на валах привода:

1.9 Находим вращающие моменты на валах привода по формуле

T_i=P_i / _I.

Тогда имеем:

Н·м; Н·м;

Н·м; Н·м.

1.10 Определяем диаметры валов

Из каталога диаметр вала электродвигателя d_в1= 38 мм.

Поскольку II вал соединяется муфтой, диаметр его входного конца назначаем равным d_в1, то есть d_в2 = d_в1 = 38 мм.

Диаметры остальных валов находим по формуле

,

где Т₁ – вращающий момент на i-ом валу, кН·м;

– пониженное допускаемое напряжение кручения, принимаем

,

Тогда имеем

мм, принимаем 45 мм;

мм, принимаем 72 мм.

1.11 Результаты расчетов сводим в таблицу 1.

Таблица 1 – Результаты энергокинематического расчета привода

Валы	Параметры
	ni , мин-1	, рад/с	и	, кВт		, Н·м	de, мм
I	720	75,4	1	5,66	0,98·0,99	75,1	38
II	720	75,4		5,49		72,8	38
			3,5		0,97·0,99
III	205,71	21,53		5,27		244,77	45
			4,7		0,92·0,99
IV	43,77	4,58		4,8		1048	72
