Определение отметок в начале и конце кривой

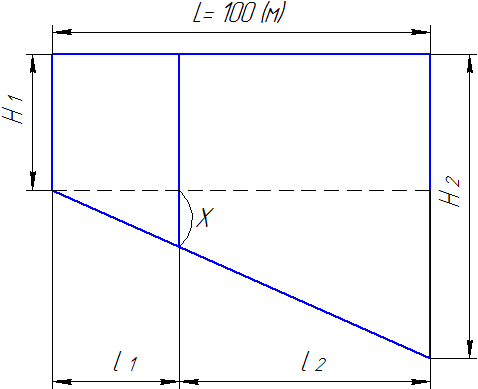

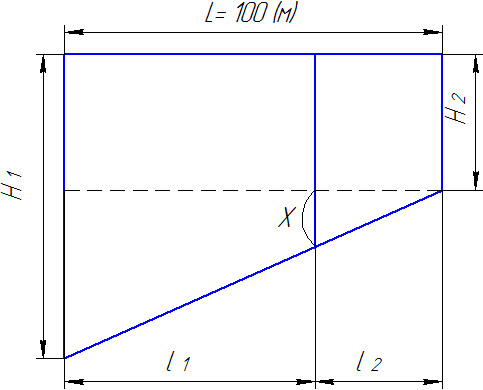

Рис.2.1	Рис.2.2
Ннк=Н1 + X	Нкк=Н1 – X Таблица 2

КМ ПК	СХЕМА	X	НК или КК
73 7 – 8		0,06	4,24

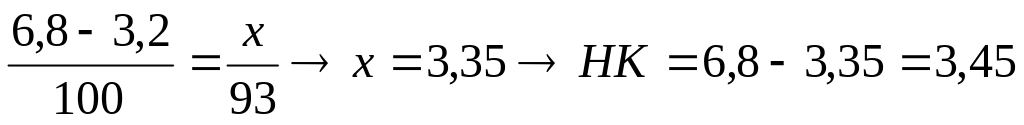

74 3 – 4		3,35	3,45

КМ 73 ПК 7-8

КМ 73 ПК 7-8

Определение места изменения крутизны откоса

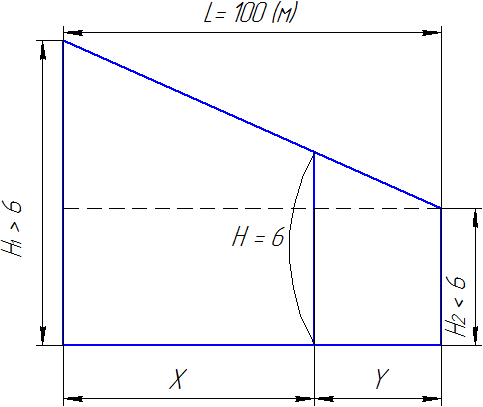

Рис.3.1 Y=L-X	Рис.3.2 X=L-Y

Таблица 3

КМ ПК	СХЕМА	X	Y
75 6 - 7			25,65
75 7 - 8			20,41

КМ 75 ПК 6-7

КМ 75 ПК 7-8

1.1.2. Подсчёт основных объёмов земляных сооружений

Объем работ подсчитывают для каждого отсека, начиная с подсчета первого отсека, затем второго и т. п.

Подсчет объемов земляных масс производится по рабочим отметкам продольного профиля.

В качестве расчетного значения В – ширины сечения железнодорожного полотна, принимается размер меньшего основания трапеции, а именно:

для насыпей – ширина В основной площадки;

для выемок – расстояние между откосами в уровне основной площадки бровок земляного полотна, к которому помимо В₀ прибавляется ширина двух кюветов поверху и ширина закюветных полок.

Ширина основной площадки земляного полотна В₀ принимается в зависимости от категории линии и вида грунта. В данном курсовом проекте при возведении земляного полотна используется супесь, категория будущей линии – I. Ширину основной площадки принимаем 7,6 м. Ширину кювета поверху принимаем равной 2,2 м., закюветной полки 2 м.

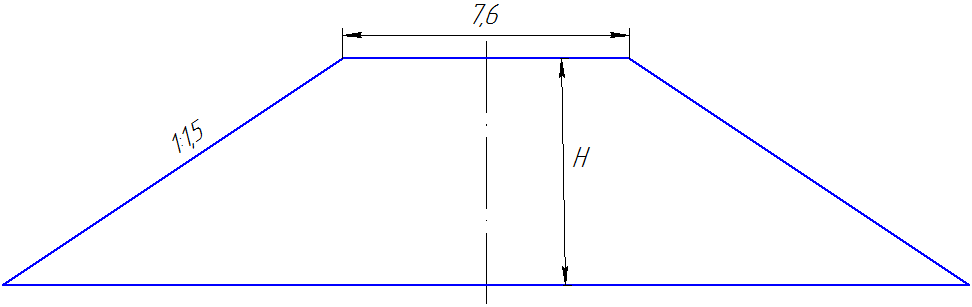

Рис.4.1 Схема насыпи.

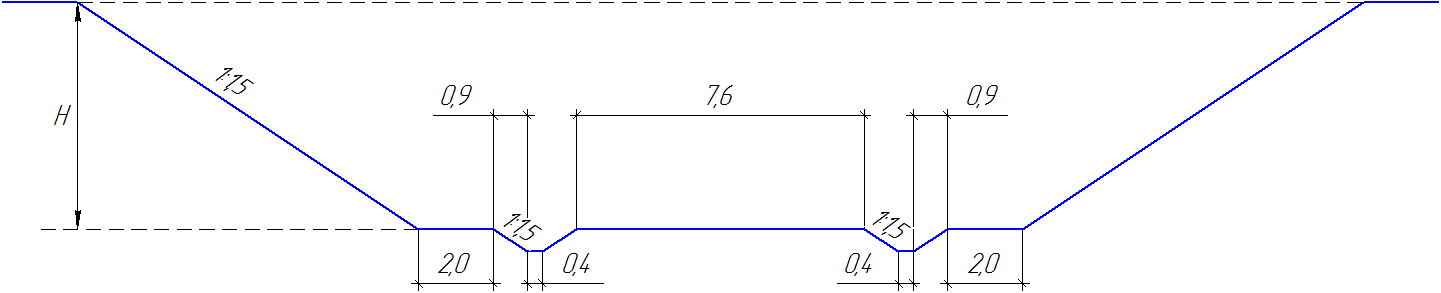

Рис.4.2 Схема выемки.

Земляное полотно на местности с относительно небольшим уклоном (1:8 и менее) имеет в сечении форму, близкую к трапецеидальной. На участках профиля с достаточно однообразным уклоном местности образуются клинообразные фигуры, объем которых вычисляется по следующей формуле:

, где

L – длина отсека;

b – ширина основной площадки земполотна;

m – знаменатель крутизны откоса;

H₁, H₂ – рабочая отметка соответственно в начале и конце отсека.

1.1.3. Определение дополнительных объёмов земляных сооружений

Кроме основного объема отсеков необходимо определять дополнительные объемы, которые образуются:

а) При высоте насыпи более 6 м, когда имеет место перелом в крутизне откоса, то пользуются той же методикой расчёта, но ведут его по частям: сначала для верхней части насыпи высотой до 6 метров, а затем для нижней.

В

H₁

Н

1: m

L

Рис.5.1 Схема усеченного клина к определению объемов

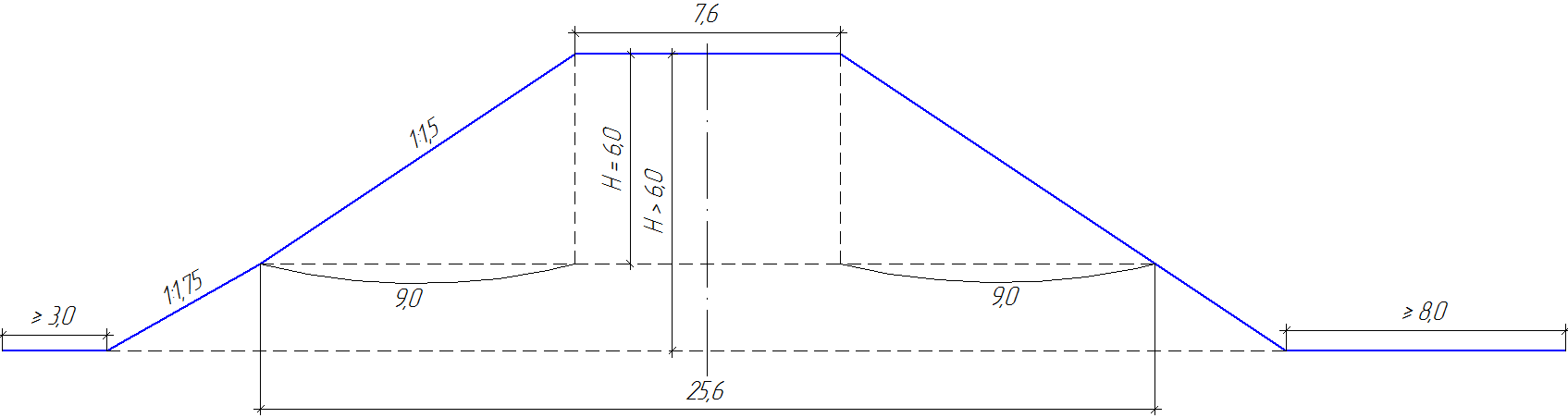

Рис.5.2 Схема насыпи с высотой больше 6 м.

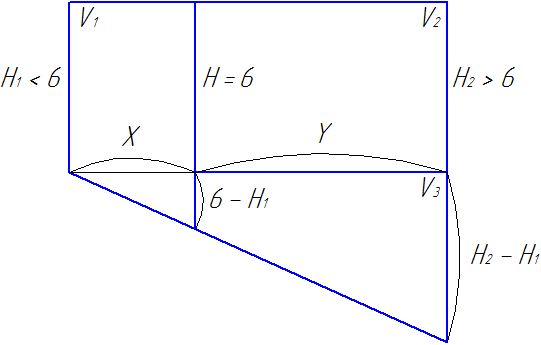

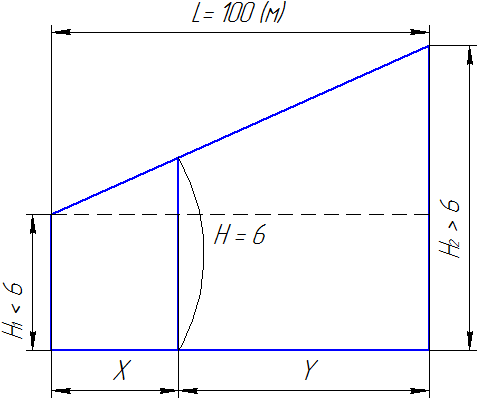

Рис.5.3 Схема продольного разреза насыпи c H > 6

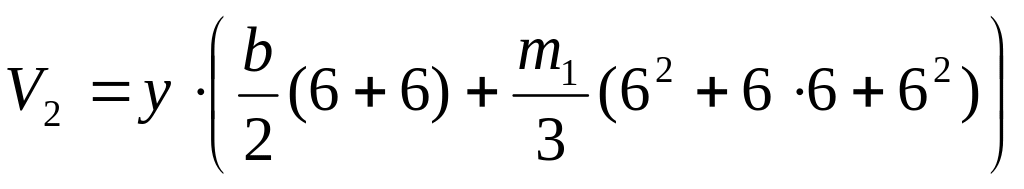

V1 – объём грунта в насыпи, где H<6; V2 – объём верхней части грунта, где H>6; V3 – объём нижней части грунта, где H>6.

,

,

.

в) На криволинейных участках пути. Необходимо увеличивать ширину земляного полотна на величину поправки. Для железнодорожной линии I категории, с радиусом кривой 2000 м, уширение b составит 0,3 м с наружной стороны кривой.

Дополнительный объем может быть посчитан по формуле:

, где

- уширение земполотна (зависит от радиуса),

- длина участка (отсека),

- средняя высота участка.

Или учитывая величину поправки при вычислении объёмов отсеков по основной формуле в пределах кривой:

Рис.6. Схема уширения земляного полотна

на кривом участке пути

г) На косогорных местностях.

В данном курсовом проекте равномерный поперечный уклон местности между ПК-736 и ПК-737 равен 1:6

Рис.5. Схема поперечного профиля участка земполотна, имеющего поперечный уклон местности превышающий 1:8

Дополнительный объем, образуемый косогорностью местности, определяется по формуле:

, ,

где – переводной коэффициент,

V₀ – основной объем отсека;

L – длина отсека;

В – ширина основной площадки земполотна (7,6 м);

m – крутизна откоса насыпи (1,5);

m_k – крутизна местности (6).

;

.

Прежде, чем приступать к полному расчету объемов земляных работ, необходимо компенсировать толщину растительного слоя, сливной призмы, грунт для доуплотнения насыпей и для возмещения технологических потерь.

Компенсация растительного слоя и сливной призмы

Растительный грунт в основании насыпей в самих насыпях использовать нельзя, он убирается из земляных сооружений, учитывая это, его следует возместить, а так же толщину сливной призмы, тем более что их общий объём довольно значительный и может составить 7 – 10 % от общего объема сооружения.

Эта компенсация учитывается при уточнении рабочих отметок:

, где

и – уточненные рабочие отметки насыпи и выемки соответственно,

– рабочие отметки (берутся с профиля),

- толщина сливной призмы (0,15 м),

- толщина растительного слоя (0,20 м).

Компенсация на уплотнение грунта в насыпях

Проектная плотность грунтов в насыпях, как правило, выше естественной плотности выемок, резервов, карьеров. Доведение плотности грунта в насыпях до проектной требует укладки дополнительных объемов грунта. Это обстоятельство учитывают с помощью коэффициента k_у – коэффициента увеличения объема, который умножается на вычисленные объемы. В данном курсовом проекте коэффициент на доуплотнение грунта принимаем k_у = 1,13.

Компенсация на технологические потери грунта

По условиям производства земляных работ не удается сразу чисто разработать выемки. Часть грунта с откосов и основания удаляется во время планировочных работ и не попадает в строящиеся смежные насыпи, кроме того, имеют место потери грунта при его транспортировании и выгрузке. Для компенсации потерь грунта вычисленный основной объем отсека умножают на поправочные коэффициенты технологических потерь грунта. В данном курсовом проекте принимаем эти коэффициенты равными: ; .

В итоге определяются объемы грунта в каждом отсеке насыпи и выемки:

, где

Суммарные объемы работ с учетом дополнительных объемов, компенсаций грунта посчитаны в таблице, приложении 1 (см. приложение 1).
