3. Розрахунок і вибір схем мереж освітлення

Для живлення світильників від щита низької напруги підстанції прокладається самостійна 4 провідна мережа до розподільчого щита

встановлена в цеху.

Від зазначеного щита через розподільчу мережу живляться групові щити до яких підключаються окремі групи світильників. Радіус дії щитків 20-30м.

Граничне навантаження для групових ліній не повинно перевищувати 20А при кількості світильників не більше 20.

Для світильників аварійного освітлення встановлюються окремий щиток, який за живлений від незалежного джерела струму.

Переріз проводів жил кабелів повинен забезпечити достатню механічну міцність проходження струму навантаження без нагріву понад допустимі температури, необхідний рівень напруги для джерел світла,спрацювання апаратів захисту.

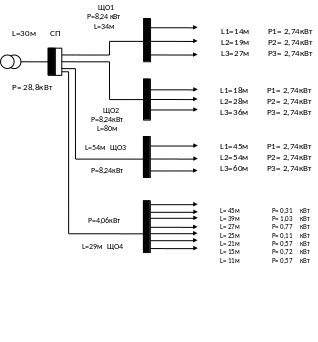

Рисунок 2.2 Розподіл навантажень

Момент навантажень М, кВт ∙ м

М = P ∙ L (2.14)

М = 30∙28,8+8,24∙34+8,24∙80+8,24∙54+4,06∙29 =2366,06 кВт∙м

Переріз кабелю від трансформатора до СП S, мм²

(2.15)

де С – перехідний коефіцієнт який залежить від марки провідника і кількості жил в лінії

– втрати напруги в лінії

Вибираємо мідний чотирьохжильний кабель марки ВВГ 4х16 перерізом 16мм² І_доп = 75А

Втрати напруги від ТП до СП , %

(2.16)

Допустима втрата напруги для розподільчої мережі

(2.17)

Переріз проводу від СП до ЩО1 S, мм²

(2.18)

Вибираємо мідний чотирьохжильний кабель марки ВВГ 4х2,5 перерізом 2,5мм² І_доп = 30А

Переріз проводу від СП до ЩО2 S, мм²

Вибираємо мідний чотирьохжильний кабель марки ВВГ 4х6 перерізом 6мм² І_доп = 45А

Переріз проводу від СП до ЩО3 S, мм²

Вибираємо мідний чотирьохжильний кабель марки ВВГ 4х4 перерізом 4мм² І_доп = 36А

Переріз проводу від СП до ЩО4 S, мм²

Вибираємо мідний чотирьохжильний кабель марки ВВГ 4х1,5 перерізом 1,5мм² І_доп = 20А

Розрахунок аварійного освітлення проводиться аналогічно і складає 10% від загального освітлення.

Вибрані провідники перевіряємо на нагрів при рівномірному навантажені.

Струм який викликає нагрів проводів при рівномірному навантажені для трифазної мережі І, А

(2.19)

де Р – потужність

U_л – лінійна напруга В

Струм від СП до ЩО1 І₁, А

Струм від СП до ЩО2 І₂, А

Струм від СП до ЩО3 І₃, А

Струм від СП до ЩО4 І₄, А

Струм від ТП до СП І₅, А

За даним струмом і по таблицям перевіряємо відповідність перерізу кабелю на нагрівання при проходженні тривалого струму.

Для кабелю з мідними жилами 4х16мм² значення І_доп = 75А

ТП до СП (ВВГ- 4х16)

75А ˃ 52,36А – умова виконується

СП до ЩО1(ВВГ- 4х2,5)

30А ˃ 14,98А – умова виконується

СП до ЩО2 (ВВГ- 4х6)

45А ˃ 14,98А – умова виконується

СП до ЩО3 (ВВГ- 4х4)

36А ˃ 14,98А – умова виконується

СП до ЩО4 (ВВГ- 4х1,5)

20А ˃ 7,38А – умова виконується

Для прийому і розподілу електричної енергії, а також для захисту ліній, що відходять вибираємо розподільчу шафу типу ПР-2-036 УХ Л1Р31 фірми ІЕК. В якості групових щитків освітлення вибираємо щити освітлення типу ОЩВ-6-036 УХЛ4 фірми ІЕК.
