3 Технологическая цепочка аппаратов котельной аноф-3.

Пар, вырабатываемый котлом, направлен на нагрев технической воды и хозпитьевой воды, а так же для снабжения паром мазутное хозяйство котельной АНОФ-3 и промплощадки АНОФ-3.

Техническая вода, после ввода в котельную, проходит следующие стадии (см рис. 3):

1. Предварительный нагрев от исходной температуры ( ) в охладителях выпара деаэратора ( ).

2. При необходимости, повышается давление с помощью насоса подкачки тех. воды.

3. Снижение солесодержания и общей жесткости воды при прохождении через натрийкатионовые фильтры (фильтры ХВО).

4. Нагрев в трансзвуковом струйном аппарате – ТСА питательного деаэратора. Этот аппарат использует кинетическую энергию пара для активного перемешивания и, как следствие, теплообмена между паровой и водной фазами.

5. Удаление кислорода и свободной углекислоты, вызывающих коррозию, из воды при помощи питательного деаэратора. Дегазация производится термическим методом, осуществляемым непосредственным контактом греющего пара с водой.

6. Подготовленная в деаэраторе вода ( ) при помощи питательного насоса, создающего необходимое давление ( ), подается в паровой котёл.

Хозпитьевая вода после ввода в котельную проходит следующие стадии:

1. Предварительный нагрев от исходной температуры ( ) в охладителях деаэрированной воды ( ).

2. При необходимости, повышается давление с помощью насоса подкачки хозпитьевая воды.

3. Нагрев в трансзвуковом струйном аппарате – ТСА подпиточного деаэратора.

4. Удаление кислорода и свободной углекислоты, вызывающих коррозию, из воды при помощи подпиточного деаэратора.

5. Вода, с помощью перекачивающего насоса, проходит охладитель деаэрированной воды и попадает в БАГВ (бак-аккумулятор горячей воды), необходимый для создания и хранения резервного запаса горячей воды (для выравнивания графика нагрузок и снижения затрат на источники тепла, теплообменники, теплосети и водоподготовку). Охладитель деаэрированной воды необходим для охлаждения воды до температуры не более 95^оС (согласно инструкции по эксплуатации баков-аккумуляторов горячей воды) для предотвращения ее вскипания.

6. После БАГВ с помощью подпиточного насоса вода попадает в тепловые сети потребителя.

Р ис. 3. Технологическая цепочка аппаратов котельной

4 Анализ работы котельной аноф-3.

Р еализованные на тепловых сетях, котельной АНОФ-3 и фабрики АНОФ-3 проекты по энергосбережению: снижение собственных нужд котельной, оптимизация схем и режимов работы оборудования и сетей, применение энергоэффективных материалов и оборудования, снижение температуры в технологическом процессе флотации АК, уменьшили тепловую нагрузку котельной, в том числе и летом.

П

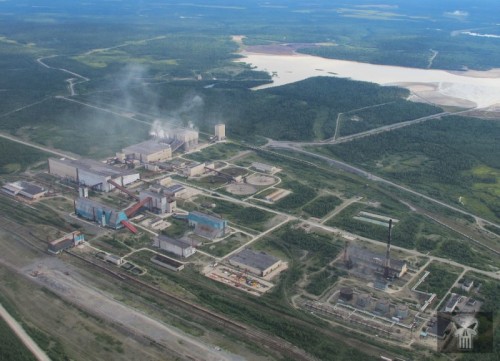

Рис. 4. Котельная и мазутное хозяйство котельной АНОФ-3.

ри этом паропроизводительность одного работающего летом котла ГМ-50-14/250 опустилась до 20 т/ч и ниже, что недопустимо по требованиям завода – изготовителя по требованиям безопасности (паропроизводительность котла должна регулироваться в пределах от 100% до 70%) [2].

Были изучены отчеты о работе котельной за последние 4 года и анализ выработки тепловой энергии и паропроизводительности котлов ГМ-50-14-250 за период с 2009 по 2012 года сведен в таблицу № 3 (см ниже). Цифры данной таблицы показывают снижение паропроизводительности котла до критичного минимума.

Работа на пониженной нагрузки чрезвычайно неэкономична: КПД котла снижается с 92% до 75-80%.

При загруженности котла меньше, чем на 50% снижается скорость течения дымовых газов в газовом тракте, что приводит к быстрому засорению котельного пучка, пароперегревателя и других хвостовых поверхностей нагрева, следовательно, существенно снижается теплообмен.

Засорение поверхностей нагрева и газоходов котлоагрегата в свою очередь ведет к повышенному коррозийному и температурному износу, что приводит к снижению межремонтных интервалов, преждевременному выводу оборудования из строя и необходимости их преждевременной замены и необоснованных финансовых затрат.

					Сведения о работе котельной АНОФ - 3 за 2009 - 2012 гг.												Таблица 3
Месяц	2012						2011				2010				2009
	Выработка тепла, т	Часы работы, час		Производи-тельность, т/ч		Выработ-ка тепла, т		Часы работы, час	Производи-тельность, т/ч	Выработ-ка тепла, т		Часы работы, час	Производи-тельность, т/ч	Выработ-ка тепла, т		Часы работы, час		Произво-дитель-ность, т/ч
Январь	79094	744		106,3		85377		744	114,8	69848		744	93,9	74258		744		99,8
Февраль	74287	672		110,5		78790		672	117,2	70662		672	105,2	70433		696		101,2
Март	63222	744		85,0		73903		743	99,5	68321		744	91,8	75286		743		101,3
Апрель	49686	720		69,0		52044		720	72,3	57161		720	79,4	64676		720		89,8
Май	45055	744		60,6		38514		744	51,8	43814		744	58,9	50298		744		67,6
Июнь	21305	720		27,5		20142		720	27,6	19934		720	27,7	24168		720		33,6
Июль	18951	744		23,5		17178		744	23,5	16406		744	23,6	21400		744		28,8
Август	18665	744		21,8		16306		744	21,9	16324		744	21,9	20624		744		27,7
Сентябрь	24671	720		34,3		26270		720	36,5	21289		720	29,6	29446		720		40,9
Октябрь	41846	744		56,2		45603		745	61,2	53536		745	71,9	46451		745		62,4
Ноябрь	53486	720		74,3		62453		720	86,7	57935		720	80,5	56695		720		78,7
Декабрь	56106	744		75,4		76662		744	103,0	75052		744	100,9	62078		744		83,4
Итого за год:	546374	8760				593242		8760		570282		8761		595813		8784
