Анализ точности механической обработки (12.03.13) Методы расчета точности механической обработки

Различают 3 метода расчета точности:

1)Вероятностно-статистический

Этот метод применяется при достаточно большом количестве обработок заготовок и количества деталей (50 и более).

2)Расчетно-аналитический

Заключается в оценке точности по аналитическим или эмпирическим формулам для строго определенных условий, однако применение этого метода ограничено из-за отсутствия некоторых расчетных формул.

3)Расчетно-статистический

Включает в себя вероятностно-статистический и расчетно-аналитический методы.

Виды погрешности.

По характеру проявления разделяют погрешности:

1)Случайные – подчиняются закону нормального распределения

2)Систематические:

-постоянные

-переменные – подчиняются определенному закону

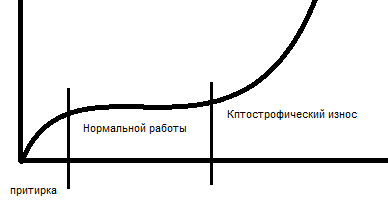

Рисунок – График износа инструмента

Обеспечение точности настройки станка

Различают 2 метода настройки станка:

1)Метод пробных ходов

Применяется в основном в единичном и мелкосерийном производстве. Сущность заключается в том, что:

Обрабатываемую заготовку устанавливают на станке и к ней подводят режущий инструмент до касания, затем не нарушая положение инструмента, отводят его, подводят и выставляют на определенную глубину резания и производят обработку небольшой ступени, резец вернули в исходное положение, замерили заготовку, получили размер, посмотрели сколько надо еще снять и подвинули инструмент и произвели обработку этой же ступени, опять замерили, вернули резец в исходное положение, замерили и получили соответствующий размер заготовки и придвинули вперед на припуск, который надо снять.

2)Метод автоматической настройки

Предварительная настройка осуществляется методом пробных ходов, а затем инструмент устанавливается окончательно на полученный размер.

9 Семестр Планирование эксперимента (24.09.13)

Получение новых знаний включает в себя следующие этапы:

1)Сбор эмпирической информации об объекте исследования;

2)Систематизация и анализ информации, разработка теории;

3)Проверка на практике теории.

Достоверными могут считаться результаты, подтвержденные практикой. Важную роль в выработке достоверных результатов играют наблюдения и эксперимент. Различают условия контролируемые и управляемые. Под контролировастью понимается возможность измерять величины, характеризующие процесс. Под управляемостью понимается возможность устанавливать значения величин, характеризующих процесс на нужном уровне.

Эксперимент может проводиться со следующей целью:

1)Определить, какие величины и на сколько влияют на исследуемый объект. Такой эксперимент называется отсеивающим;

2)Установить зависимости между входными и выходными параметрами, характеризуемыми исследуемый объект. Такие зависимости называются империческими;

3)Подтвердить или опровергнуть теоретических исследований. Это называется установить адекватность теоретических положений и моделей действительности;

4)Выполнить оптимизацию параметров исследуемого объекта, при которых объект исследования функционирует наилучшим образом.

Теория эксперимента – это наука, которая занимается вопросами правильной организации экспериментальных исследований и включает в себя 3 основных направления:

1)Моделирование и подобие – оно определяет как должен проводиться эксперимент, какие величины, характеризующие исследуемый объект или процесс должны измеряться в экспериментальных исследованиях, а также обрабатываться результаты исследования;

2)Планирование эксперимента – совокупность мер, методов и процедур, применение которых позволяет при организации и проведении эксперимента получать необходимые зависимости с минимальными затратами по времени и по средствам;

3)Статистическая обработка экспериментальных данных – это совокупность методов, которые позволяют получить достоверные результаты.
