4.1.4 Заполнение параметров поршня

Мы раскроем список параметров поршня и заполним некоторые из них. Это будет подобно навешиванию бирки на деталь при ее изготовлении. Эти параметры понадобятся нам для идентификации детали при работе с ней в чертежном модуле.

1. Раскройте список параметров модели. Щелкните Tools > Parameters (Инструменты >Параметры).

2. В окне Parameters (Параметры) присвойте значения параметрам, как показано на рисунке 11.

Рис.11. Список параметров поршня.

3. После заполнения параметров в окне Parameters (Параметры) нажмите OK.

4. На главной панели инструментов нажмите Save (Сохранить) > ENTER.

5. Щелкните File > Close Window (Файл > Закрыть Окно).

4.1.5 Создание нового файла чертежа

1. Создайте новый чертеж с именем KOMPONENTY_DRELI, который будет использовать стандартный формат А3 и ссылаться на деталь PISTON.PRT.

• Щелкните File > New > Drawing (Файл > Новый > Чертеж).

• В строчке Name (Имя) диалогового окна New (Новый) введите название файла KOMPONENTY_DRELI и нажмите ОК.

• Следующее окно New Drawing (Новый чертеж) дает Вам возможность убедиться, на какую именно деталь будет ссылаться чертеж, и какой формат он будет использовать. В случае необходимости, с помощью команды Browse (Просмотр) откройте деталь PISTON.PRT.

• Меню Specify Templates (Задать шаблон) установите как Empty with format (Пустой с форматом).

• В качестве формата, с помощью команды Browse (Просмотр), из списка стандартных форматов (поставляется в «ЕСКД.ехе») выберите a3.frm. После всех описанных действий диалоговое окно New Drawing (Новый чертеж) должно выглядеть, как показано на рисунке 12.

• Нажмите OK, затем ENTER для подтверждения листа формата, который Вы желаете использовать. У формата можно использовать лист 1 или 2.

• Далее система попросит Вас ввести значение параметра "Тип_чертежа" - оставьте этот параметр пустым и нажмите 2 раза ENTER.

Рис.12. Окно New rawing.

• Должен появиться стандартный формат А3 (первый лист) с автоматически заполненным штампом, как показано на рисунке 13. Обратите внимание, по умолчанию система установила масштаб чертежа 1:1.

Рис.13. Создание первого листа.

Несмотря на то, что штамп заполнен автоматически, нам придется изменить название чертежа, так как этот чертеж будет состоять из двух листов, на которых будут размещаться виды двух моделей (поршня и двигателя).

2. Измените название чертежа с «Поршень» на «Компоненты дрели».

• Выделите ячейку штампа, как показано на рисунке 14, нажмите правую клавишу мыши и в выпадающем меню выберите Properties (Свойства).

Рис.14. Редактирование названия чертежа.

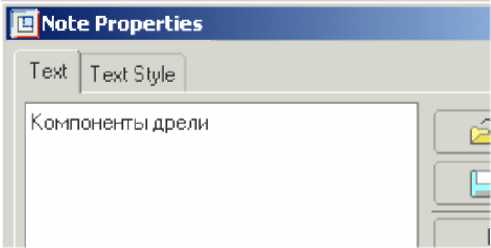

• В появившемся диалоговом окне Note Properties (Сойства) отредактируйте текст, как показано на рисунке 15.

Рис.15. Редактирование названия чертежа.

• Нажмите OK и посмотрите на результат. Надпись должна выглядеть, как показано на рисунке 16.

Рис.16. Новое название чертежа.

4.1.6 Создание видов поршня

1. Добавьте Общий вид поршня.

• На главной панели нажмите иконку Create General View (Создать Общий вид).

• Далее, система попросит Вас указать точку на экране, куда будет помещен вид. Укажите курсором примерно в центр формата. После этого, в указанном месте должен появиться аксонометрический вид поршня и диалоговое окно Drawing View (Вид чертежа) для настройки его атрибутов.

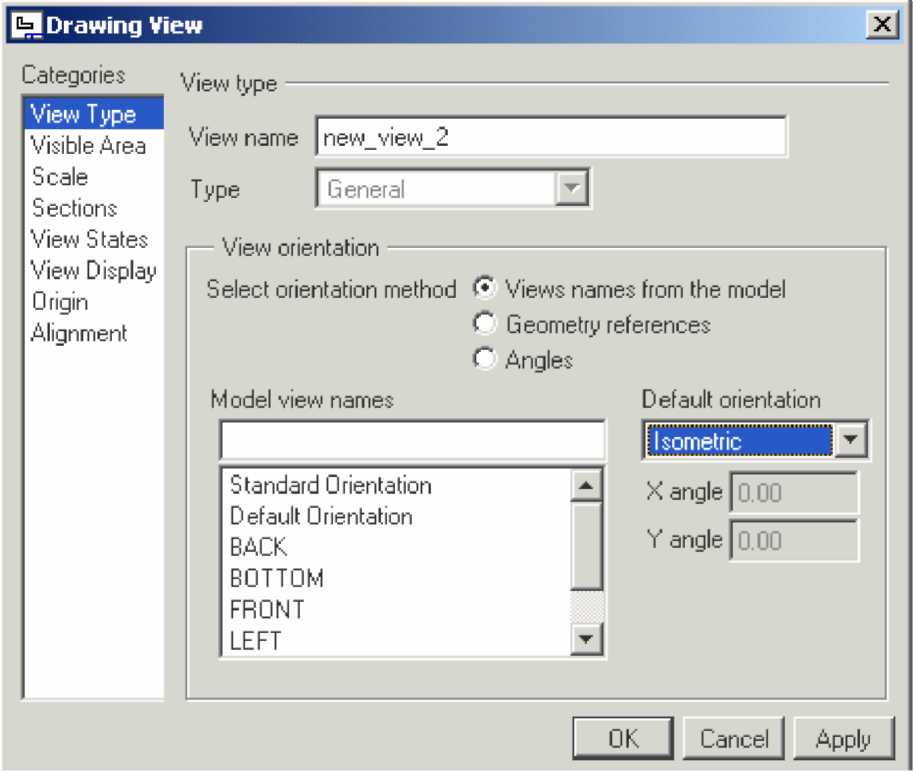

Рис.17. диалоговое окно Drawing View (Вид чертежа).

• В категории View Type (Тип вида) установите положение модели с помощью сохраненного вида FRONT. Нажмите Apply (Применить) для обновления вида.

• Затем выберите категорию Scale (Масштаб) и убедитесь, что по умолчанию система предлагает масштаб вида определять масштабом чертежа, как показано на рисунке 18.

Рис.18. Масштаб главного вида.

• Оставьте остальные опции по умолчанию, и в окне Drawing View (Вид чертежа) нажмите Close (Закрыть). Общий вид должен выглядеть, как показано на рисунке 19.

Опции по умолчанию, это Полный вид и Без сечения.

Рис.19. Добавление первого главного вида.

2. Добавьте проекционный вид с сечением A, справа от главного вида.

• В главном меню щелкните Insert > Drawing View > Projection (Вставить > Вид чертежа > Проекционный). Укажите точку справа от главного вида. Система проекционный вид справа от главного. Пока вид выбран, нажмите на правую клавишу мыши и в выпадающем меню выберите Properties (Свойства).

• В открывшемся диалоговом окне Drawing View (Вид чертежа) выберите категорию Section (Сечения), щелкните 2-D cross section (2-D сечение), затем щелкните Add Section (Добавить штриховку).

• В списке выберите сечение А и щелкните Apply > Close (Применить > Закрыть).

• Нажмите на правую клавишу мыши и в выпадающем меню выберите Add Arrows (Добавить стрелки). Выберите Общий вид для показа на нем стрелок разреза, как показано на рисунке 20.

Рис.20. Добавление проекционного вида.

• Курсором поместите обозначение разреза А-А над видом.

3. Способом, описанным выше, добавьте еще один проекционный вид без разреза, как показано на рисунке 21.

Рис.21. Добавление проекционного вида.
