МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
Івано-Франківський національний технічний
університет нафти і газу
Кафедра геотехногенної безпеки та геоінформатики
О.П. Вдовина
Пакет «SURFER»
МЕТОДИЧНІ ВКАЗІВКИ
ДЛЯ САМОСТІЙНОГО ТА ІНДИВІДУАЛЬНОГО ВИВЧЕННЯ ПАКЕТА «SURFER»
в курсі «Інформатика та обробка
геологічних даних»
(електронна версія)
Для студентів спеціальностей:7.070709 - Геофізика,
7.070704 - Геологія нафти і газу
для напрямку 0707 - Геологія
Івано-Франківськ
2007
МВ 02070855 - - 2007
Вдовина О.П. Методичні вказівки для самостійного та індивідуального вивчення пакету “Surfer” в курсі «Інформатика та обробка геологічних даних». - Івано-Франківськ: електронна версія (НТБ та клас ПЕОМ ГРФ ІФНТУНГ), 2007. - 67 с.
Методичні вказівки для самостійного та індивідуального вивчення пакету «Surfer» складено згідно з програмою курсу «Інформатика та обробка геологічних даних» для студентів спеціальностей: 7.070709 - Геофізика, 7.070704 - Геологія нафти і газу для напрямку 0707 - Геологія і призначені для опануванням навичками роботи в середовищі “Surfer” при вивченні дисципліни студентами денної та заочної форм навчання з метою підготовки студентів до картографічних побудов.
Рецензент: д-р геол. наук, завідувач
кафедри ПНГГ О.М. Карпенко
Дане видання є власністю ІФНТУНГ.
Забороняється тиражувати та розповсюджувати.
ЗМІСТ
ВСТУП.............................................................................................................5
1 ЗАГАЛЬНІ ВІДОМОСТІ ПРО ПАКЕТ «SURFER»..................................6
2 ФОРМАТИ ДАНИХ.....................................................................................8
2.1 Формат вхідних даних для побудови графіків або полігонів................8
2.2 Формат вхідних даних для побудови карт..............................................8
2.3 Специфічні файли Surfer...........................................................................9
3 ОСНОВНЕ МЕНЮ.....................................................................................10
3.1 Пункти основного меню..........................................................................10
3.2 Робота з файлами File..............................................................................10
3.3 Редагування Edit......................................................................................13
3.4 Представлення View................................................................................14
3.5 Draw - рисувати.......................................................................................16
3.6 Лінії та заливка.........................................................................................17
3.7 Налаштування Arrange...........................................................................18
3.8 Регуляризація вхідних файлів Grid.......................................................19
3.9 Карти Map................................................................................................26
3.10 Windows - робота з вікнами.................................................................37
4 АЛГОРИТМИ ІНТЕРПОЛЯЦІЇ.................................................................37
5. РОБОТА З ЧИСЛОВИМИ ДАНИМИ В WORKSHEET........................42
6. ПОБУДОВА ГРАФІКА АБО ПОЛІГОНА. ПРИКЛАД.........................43
7 ПОБУДОВА КАРТ В ПЛОЩИНІ. ПРИКЛАД........................................45
8 ПОБУДОВА ГЕОЛОГІЧНОГО РОЗРІЗУ................................................52
9 ОЦИФРОВКА ВІДСКАНОВАНИХ ГЕОЛОГІЧНИХ МАТЕРІАЛІВ...54
10 ТРИВИМІРНІ ПОБУДОВИ. ПРИКЛАДИ.............................................57
10.1 Об‘ємне представлення поверхні у вигляді каркаса..........................57
10.2 Об‘ємне представлення поверхні.........................................................58
11 ПОБУДОВА КРИВИХ ВЕЗ В БІЛОГАРИФМІЧНОМУ
МАСШТАБІ...................................................................................................58
11.1 Створення власного білогарифмічного бланка по основних лініях.58
11.2 Використання готового білогарифмічного бланка в електронному вигляді в Surfer-8...................................................................................................60
11.3 Побудова кривих ВЕЗ. Приклад...........................................................61
ПЕРЕЛІК ВИКОРИСТАНИХ ДЖЕРЕЛ......................................................65

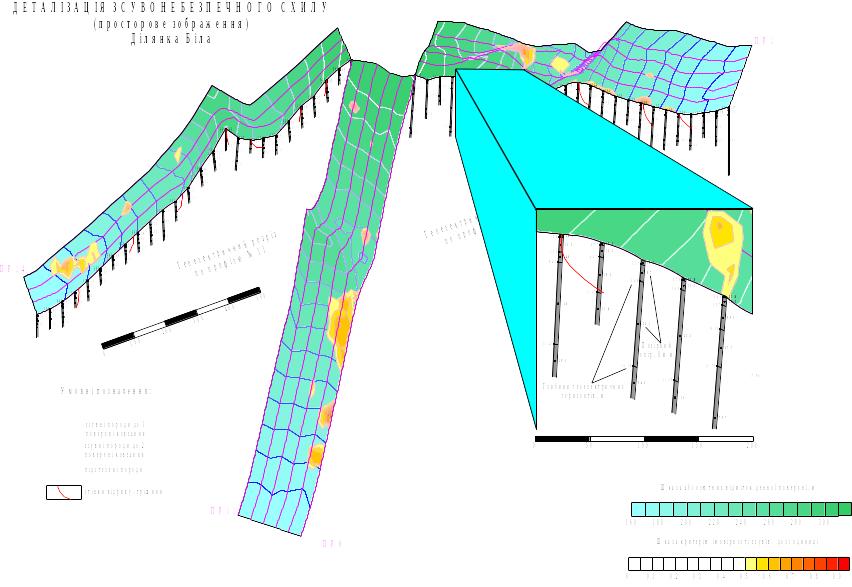

Рисунок 1.1 - Приклад представлення геолого-геофізичних матеріалів по зсувонебезпечній ділянці в пакеті «Surfer»
Рисунок 1.2 - Площинні і тривимірні побудови
2 Формати даних
2.1 Формат вхідних даних для побудови графіків або полігонів
Для побудови графіків або полігонів створюються файли з розширенням *.bln . Полігоном називається геометрична фігура, обмежена замкненою ламаною лінією. Формат файла: в першому рядку задається кількість точок N для побудови графіка або полігона. Для побудови полігона обов‘язковим є співпадіння першої і останньої точок, тобто виконання умови замикання лінії. Далі в наступних рядках записуються координати X i Y (для кожної точки - окремий рядок). Приклад для графіка: назва graph1.bln
5
0 0
1 4
5 8
10 5
11 0
Приклад файла для полігона: poligon1.bln
6
0 0
1 4
5 8
10 5
11 0
0 0
Створити ці файли можна в будь-якому текстовому редакторі або в середовищі Surfer. Після створення файлу необхідно зберегти його в Вашому робочому каталозі за допомогою послідовності команд File - Save As.
2.2 Формат вхідних даних для побудови карт
Для побудови карт (поверхонь, векторних карт і т.і.) створюються файли з розширенням *.dat. Формат файла: по рядках записуються значення координат точки X i Y, в яких задано значення того параметра, по якому Ви хочете побудувати карту, і власне значення цього параметра Z. Приклад:
0 0 2.5
1.4 2.2 11
2.8 16 0.5
0.3 3 12
10 2 5
Тобто файл вхідних даних має вигляд матриці, кількість рядків якої не обмежена, а кількість стовпців дорівнює 3 (X, Y, Z) або більше (X, Y, Z1, Z2, Z3…). При цьому не має значення, в якому порядку задані координати точок. Значення параметра навіть можуть дублюватись: для однієї точки може бути задано декілька значень параметра. При подальших операціях в цьому випадку буде програмно зроблений запит, яким чином розраховувати параметр, наприклад, враховувати тільки перше значення, або тільки останнє, або обчислити середнє.
Файли такого формату можуть бути створені за допомогою будь-яких інших пакетів, наприклад, як результат роботи програми на алгоритмічній мові, або в Excel, MathCad, або за допомогою будь-якого текстового редактора (в форматі ASCII), або в середовищі Surfer.
2.3 Специфічні файли Surfer
Вхідними (початковими) файлами для побудови карт є текстові файли з розширеннями *.dat або *.xls. Ці файли в загальному випадку не є регулярними, тобто не виконується умова рівномірного кроку задання координат точок по осях X i Y. За допомогою різноманітних процедур інтерполяції Surfer створює регулярні файли з розширенням *.grd, які в подальшому і використовуються для графічних побудов.
Самі креслення в Surfer зберігаються з розширенням *.srf.
3 Основне меню
Цей розділ буде викладений наступним чином: спочатку наводяться пункти основного меню, потім буде дана розшифровка тих підпунктів кожної команди, які є необхідними для виконання базових креслень. Декілька директив не включені в дані вказівки з огляду на їх специфічність і малу потребу при виконанні геолого-геофізичної графіки.
Для ефективної роботи в середовищі Surfer слід чітко усвідомлювати принципи об‘єктної орієнтації цього програмного продукта: кожна лінія, літера, геометрична фігура, вісь на графіку тощо, тобто все, що Ви бачите на екрані, є окремими об‘єктами, з якими можна проводити будь-які операції (трансформувати, тиражувати, знищувати, об‘єднувати в один об‘єкт або, навпаки, «розбирати» на складові елементи).
