32. Сплошные подкрановые балки: особенности конструирования (опорные узлы, узлы крепления крановых рельсов).

В узлах опирания подкрановых балок на колонны происходит пере­дача больших вертикальных и горизонтальных усилий. Вертикальное давление разрезных подкрановых балок передается на колонну обыч­но через выступающий фрезерованный торец опорного ребра (рис. 15.17, а).

Для восприятия горизонтальных поперечных воздействий кранов устанавливают дополнительные элементы крепления балок к колоннам (рис. 15.18, а). Эти элементы рассчитывают на горизонтальное уси­лие

(15.31)

где - опорное давление балки от поперечных горизонтальных усилий на колесах крана; - расстояние от низа балки(точка поворота) до отметки головки рельса и места расположения элементов крепления(рис 15.18,а).

Конструкция крепления балок к колоннам в горизонтальном направлении должна обеспечивать передачу горизонтальных поперечных сил, допуская при этом свободу поворота и продольного смешения опорных сечений.

Рис. 15.18.К расчету узла крепления подкрановых балок к колонне.

а- схема передачи горизонтального поперечного усилия; б – перемещение узла; в – расчетная схема элемента крепления; г – передача усилий при перекосе опорного ребра

Для того чтобы обеспечить свободу продольных и вертикальных перемещений элементов крепления, применяют два типа узлов. В узлах 1-го типа поперечные горизон­тальные воздействия передаются через плотно пригнанные к полкам колонны элемен­ты (упорные планки), допускающие за счет проскальзывания свободу перемещений опорных сечений (рис. 15.19, а). Поскольку со временем контактные поверхности об­минаются и в соединении образуется люфт, упорные элементы целесообразно крепить (для возможности их замены) на высокопрочных болтах. В узлах 2-го типа балки крепятся к колоннам с помощью гибких элементов. При малой жесткости этих элемен­тов дополнительные усилия, возникающие в них от перемещений , невелики. В качестве гибких креплений используются листовые элементы или круглые стержни.

В узле, показанном на рис. 15.19,б, горизонтальные поперечные силы восприни­маются гибкими круглыми стержнями. При больших горизонтальных нагрузках каж­дая балка может крепиться двумя или тремя болтами, расположенными один над дру­гим. Достоинством такого крепления являются возможность рихтовки балок и простота его замены.

Для мостовых кранов применяются специальные крановые рельсы КР с усиленной шейкой и развитой подошвой (см. прил. 14).

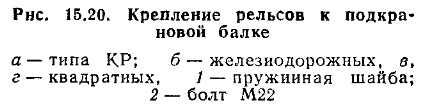

Конструктивное решение крепления рельсов к подкрановым балкам зависит от типа рельсов (рис. 15.20).

В зданиях с кранами особого режима работы рекомендуется при­менять только специальные крановые рельсы КР. В железнодорожных рельсах у мест ослабления шейки отверстиями часто возникают трещи­ны; кроме того, отверстия для крючьев в тормозном листе являются концентраторами напряжения и около них также развиваются трещины. Квадратный рельс менее жесткий, чем КР, а простружка пазов для его крепления весьма трудоемка. Между рельсом и поясом балки це­лесообразно устанавливать упругие прокладки из низкомодульного материала. Прокладки улучшают условия контакта рельса и пояса, сглаживают и уменьшают местные напряжения под колесом крана, ликвидируют пики местных напряжений у контактирующих неровнос­тей рельса и пояса, уменьшают динамическое воздействие крана. При кранах небольшой грузоподъемности (Q<20 т) прокладки делают из прорезиненной ленты, при большой грузоподъемности — металлорезиновыми. Так как при прохождении крана прокладки сжимаются, то применяют различного типа пружинные крепления рельса к поясу (рис. 15.21).
