Результаты измерения напряжения и тока при прямом смещении p-n перехода

Таблица 2

№ п/п	Е, В	UПР, мВ	IПР, мА
1	0	0	0
2	0,650
3	0,675
4	0,700
5	0,725
6	0,750
7	0,775
8	0,800
9	0,825
10	0,850
11	0,900
12	1,0
13	1,2
14	1,4
15	1,6
16	1,8
17	2,0
18	2,5
19	3,0

3.4.2. Обратная ветвь ВАХ. Собрать схему с обратным включением диода. Последовательно устанавливая значение э.д.с. источника от 0 до значения Е = 1,2U_проб.( U_проб – напряжение пробоя), измерить напряжение и ток диода U_ОБР и I_ОБР . Данные измерения U_ОБР и I_ОБР занести в таблицу 4.

Результаты измерения напряжения и тока при обратном смещении p-n перехода

при обратном смещении p-n перехода

Таблица 3

№ п/п	Е, В	UОБР, мВ	IОБР, мА
1
2
3
4
5
6
7
8
9
10
11

По данным таблиц 3 и 4 сформировать в пакете Mathcad матрицы и построить ВАХ диода для прямого и обратного включения диода. На рис.7 показан пример построения характеристики диода при прямом напряжении на диоде.

Рис.7 График ВАХ при прямом напряжении.

3.5 Получение ВАХ диода на экране осциллографа.

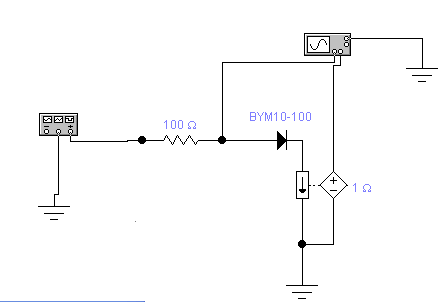

Наиболее быстро и удобно можно исследовать ВАХ, непосредственно наблюдая её на экране осциллографа. Схема для этого случая приведена на рис.8.

Рис. 8

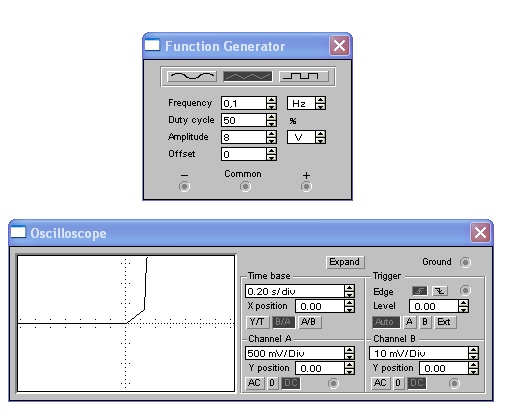

На рис.9 показаны режимы для осциллографа и функционального генератора, которые рекомендуется использовать, как ориентировочные для воспроизведения ВАХ диодов на экране осциллографа.

Рис.9

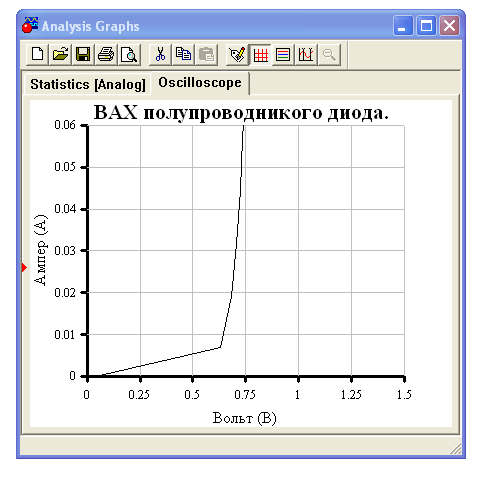

Для редактирования ВАХ, полученной на экране осциллографа, следует воспользоваться командой Display Graph меню Analysis программы EWB .

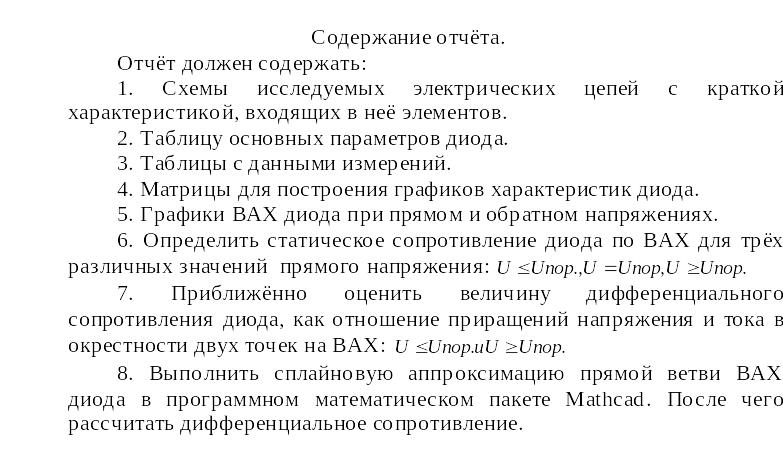

_{Ниже приведён пример выполнения сплайновой аппроксимации прямой ветви ВАХ диода и расчёта дифференциального сопротивления.}

Расчёт дифференциального сопротивления при напряжении диода U = 0.7В
