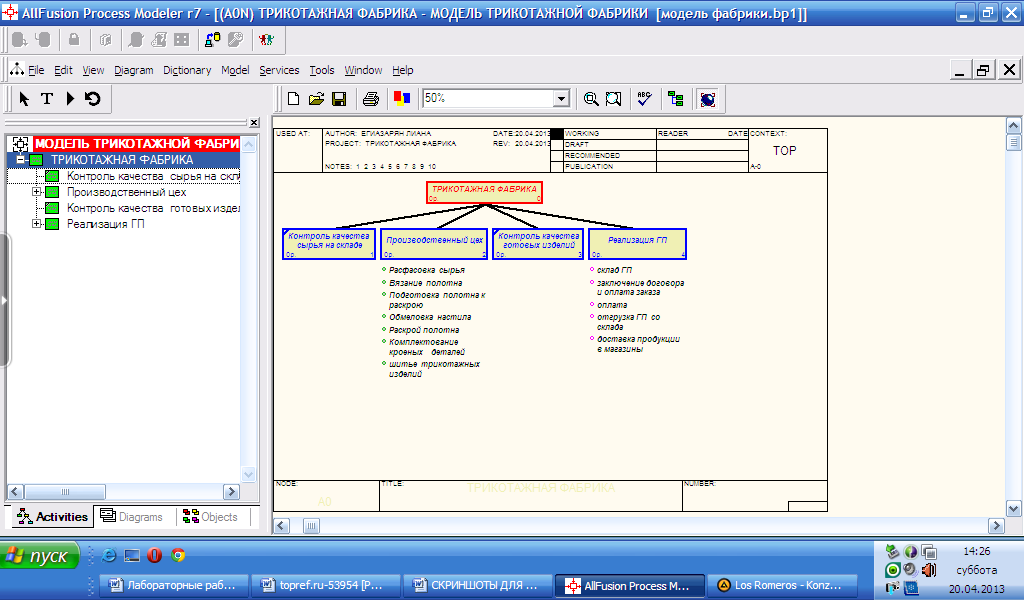

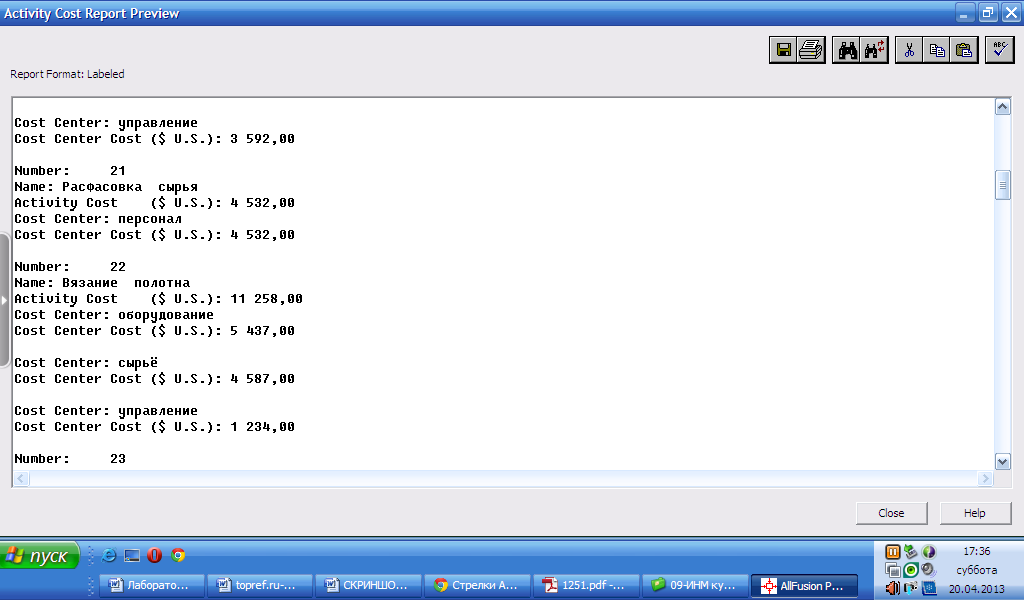

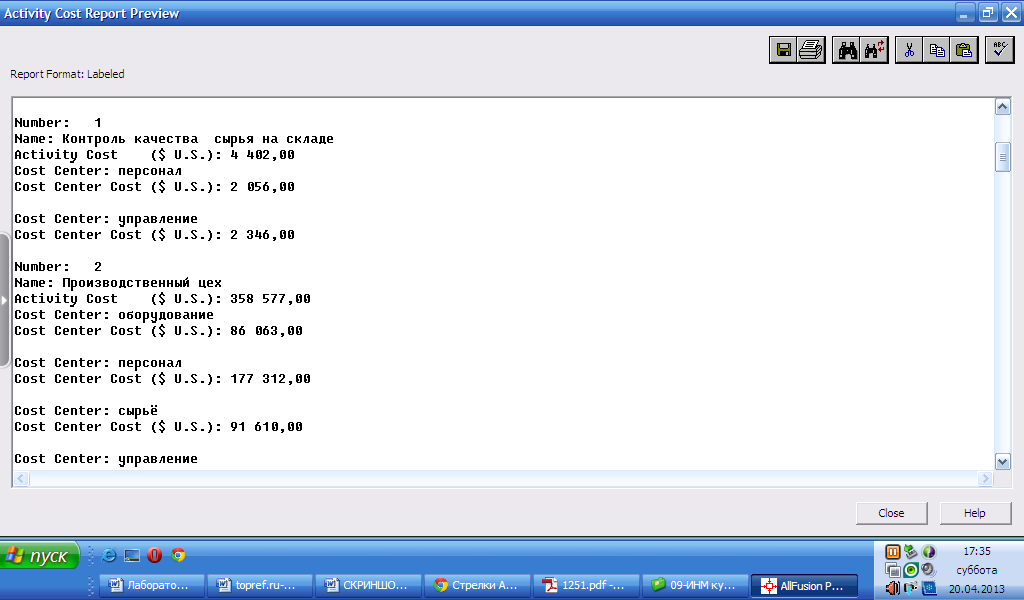

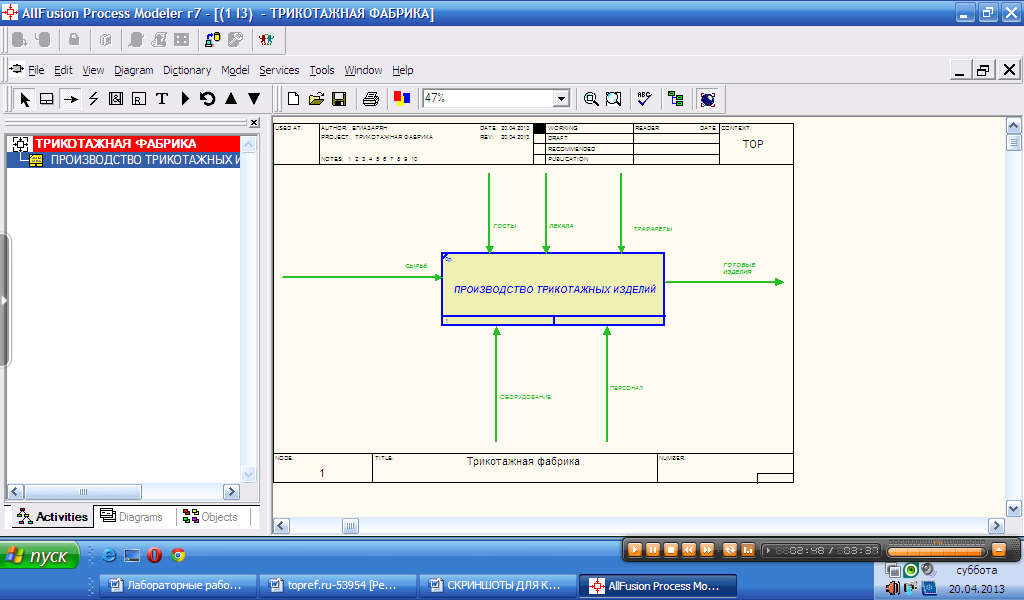

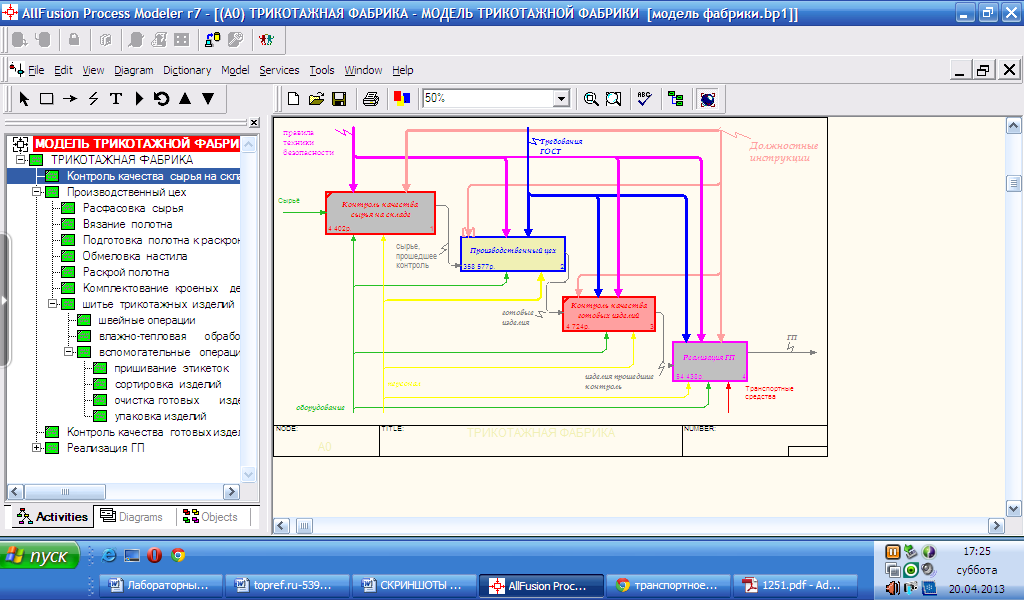

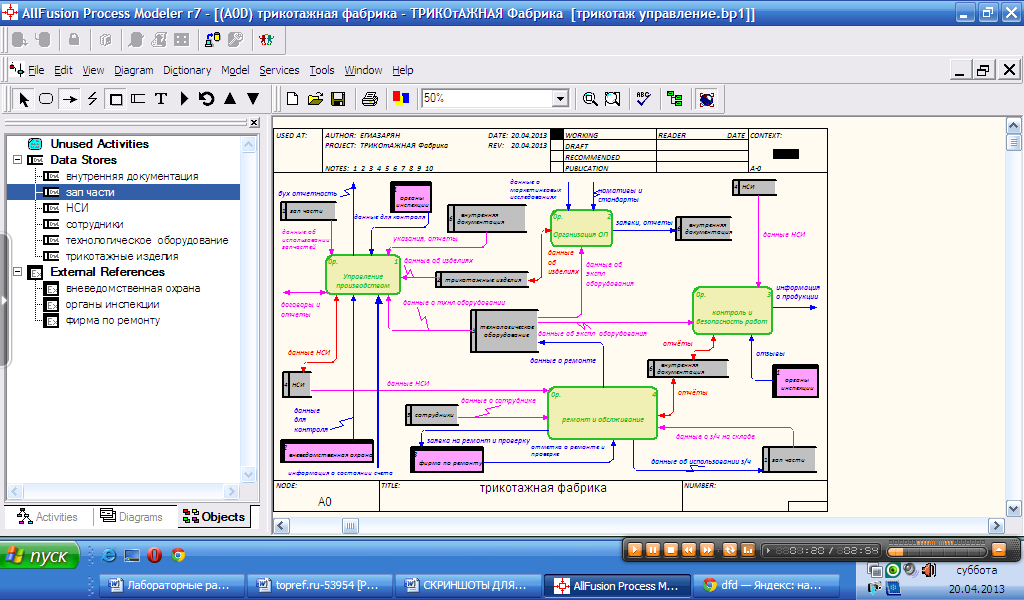

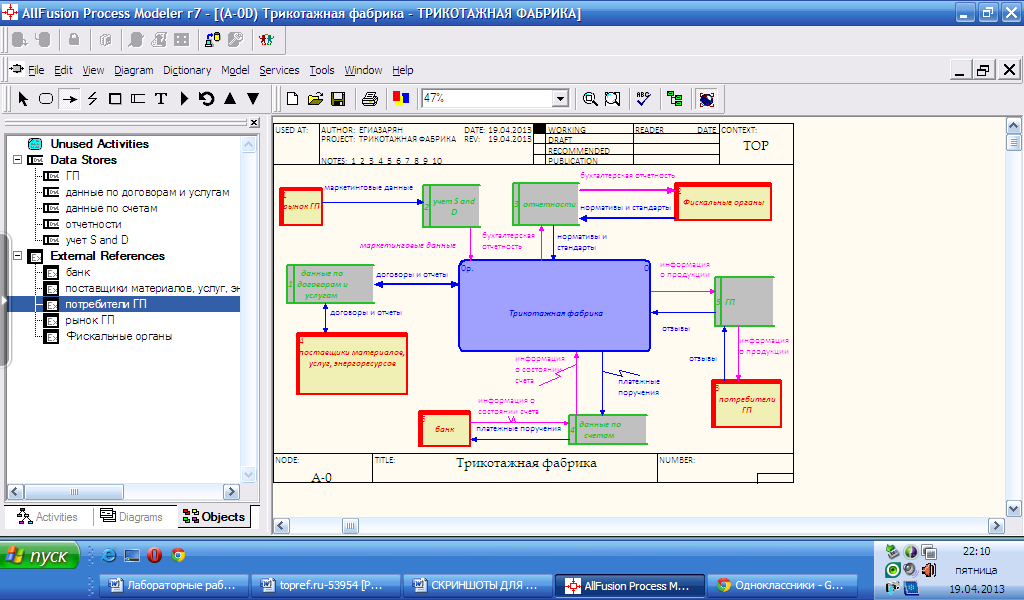

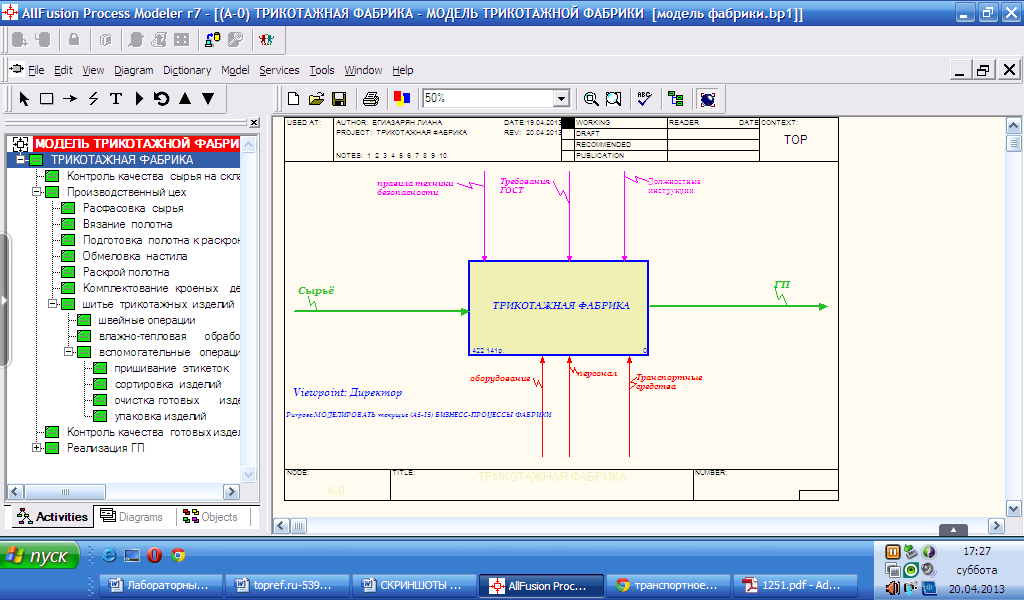

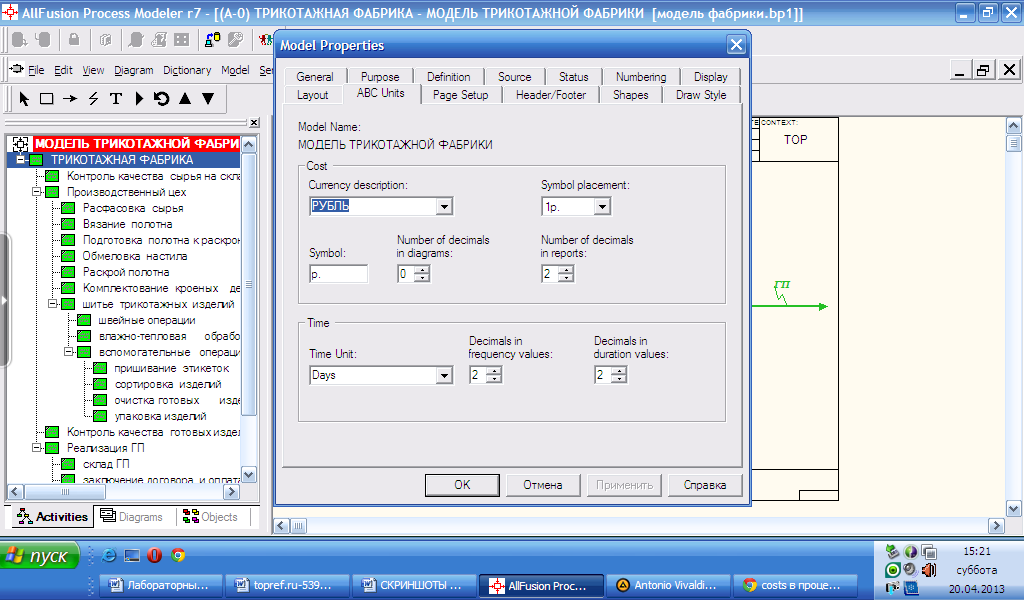

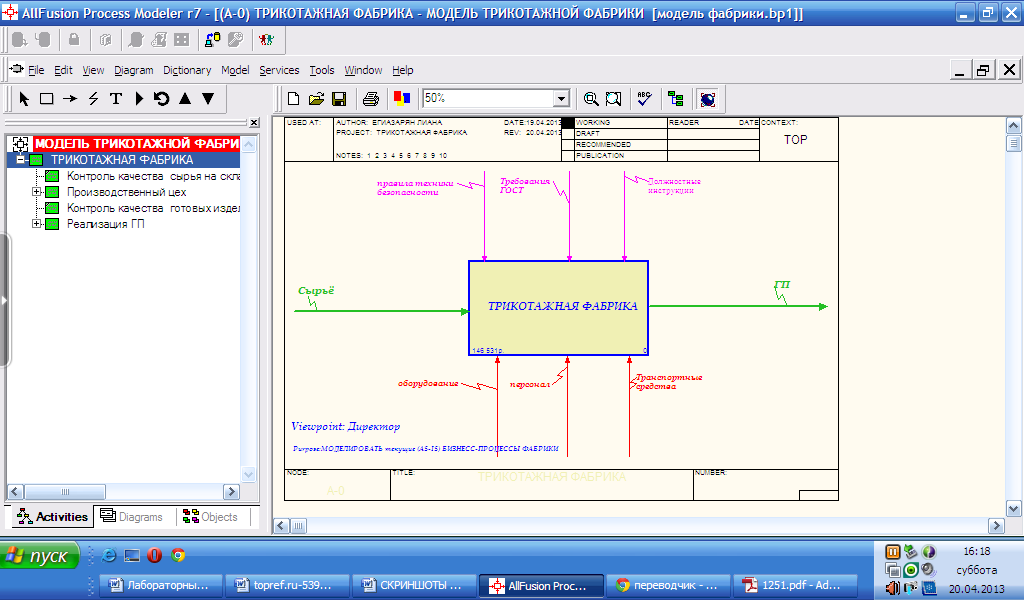

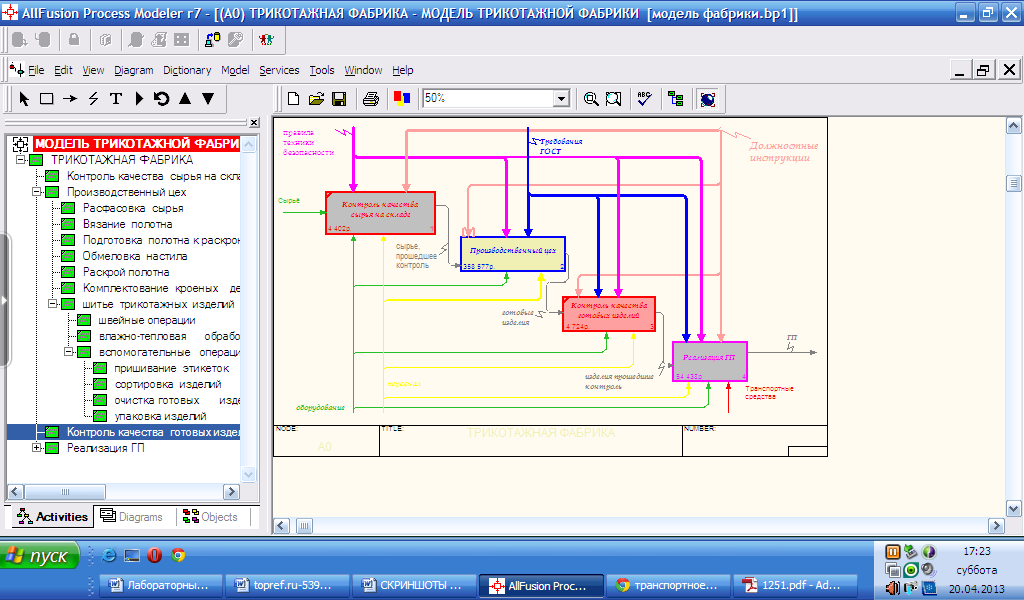

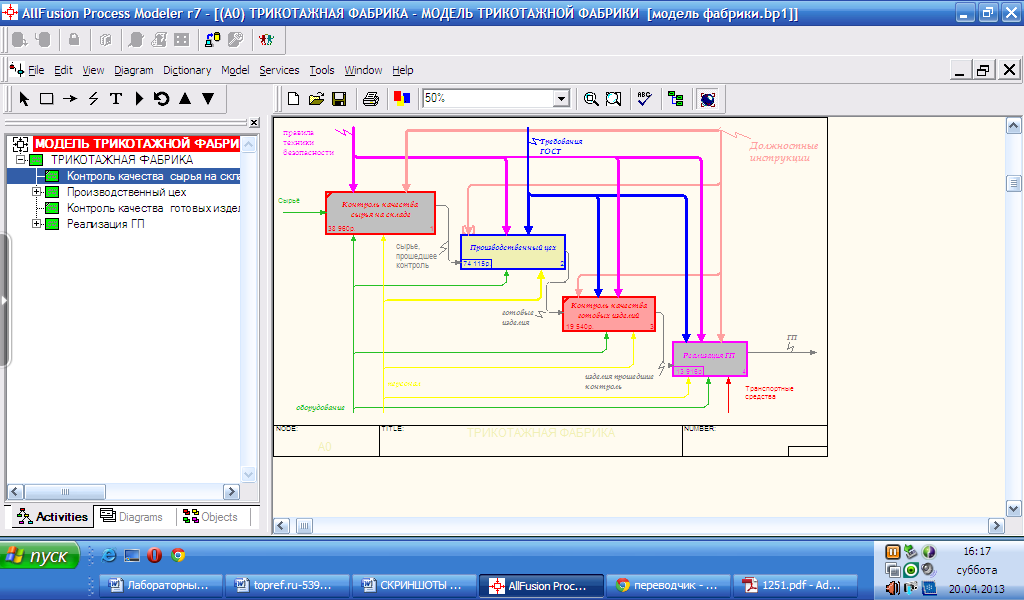

Связанные граничные стрелки на диаграмме a0

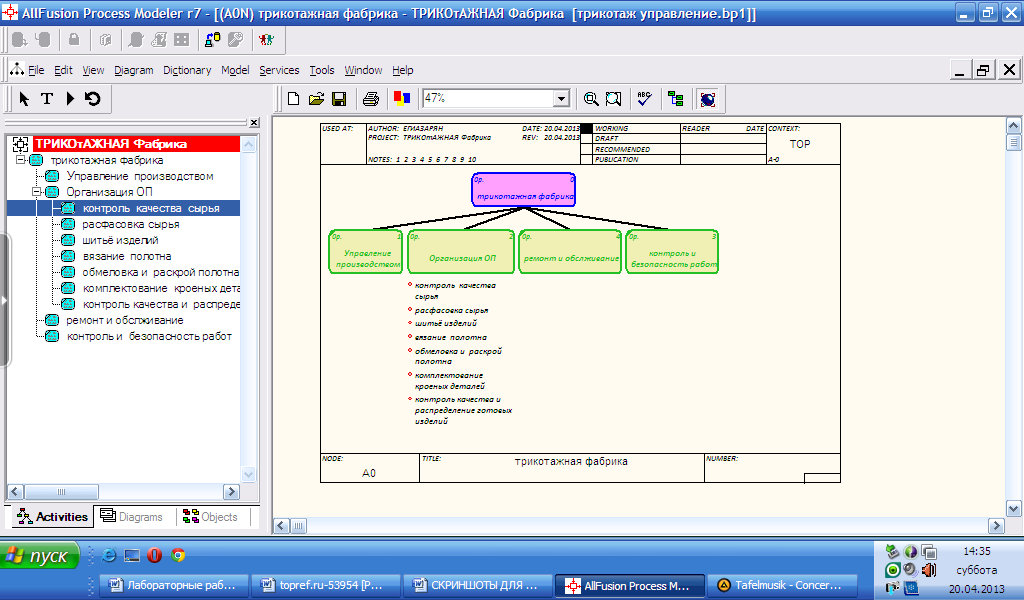

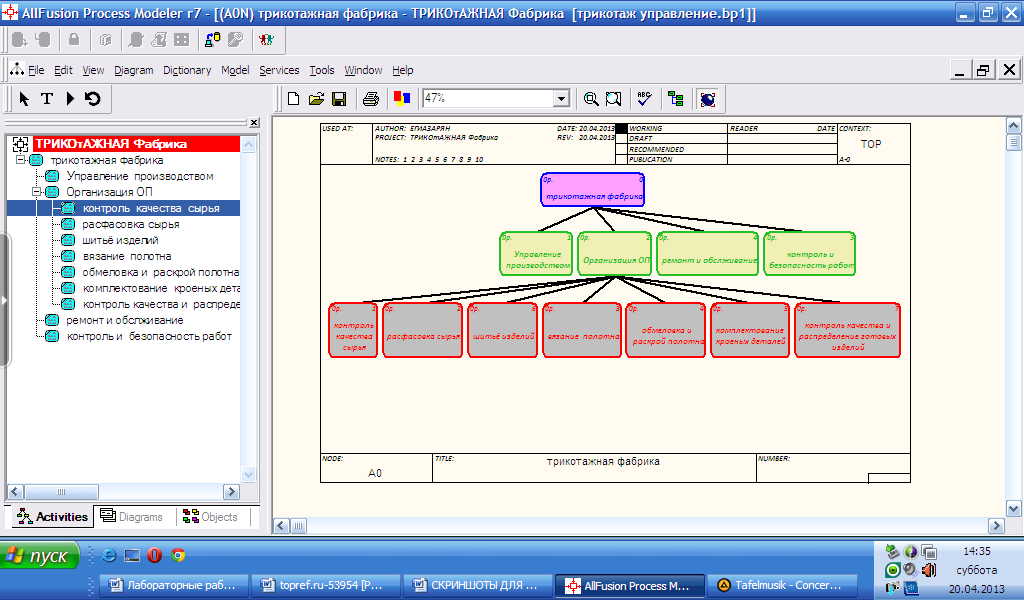

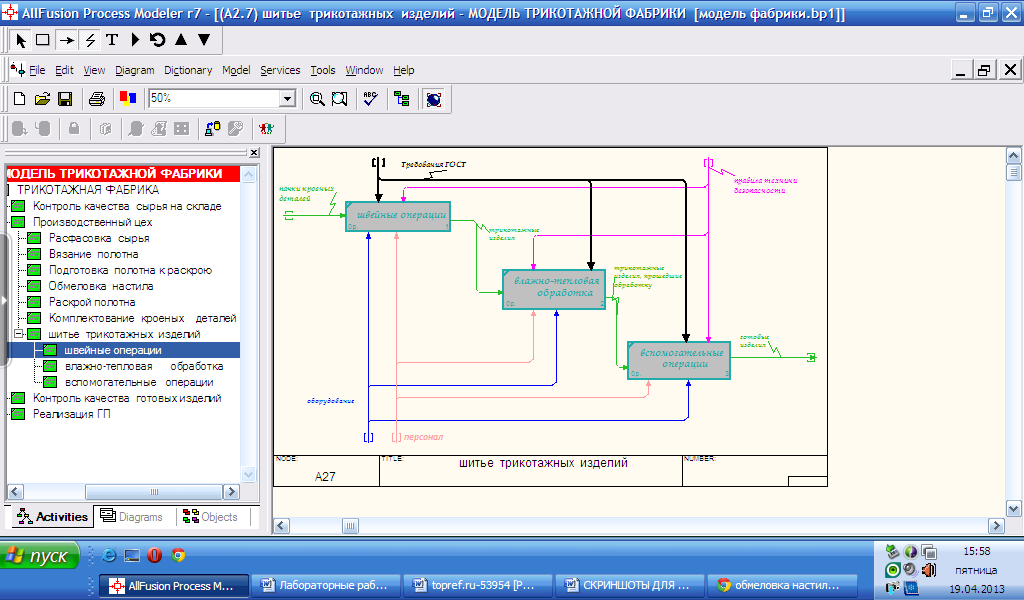

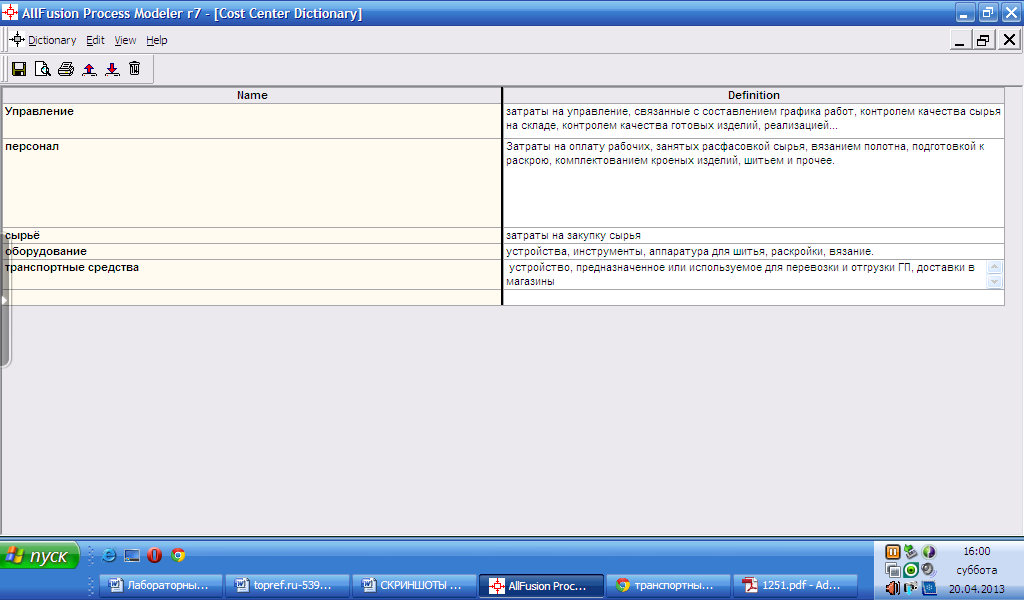

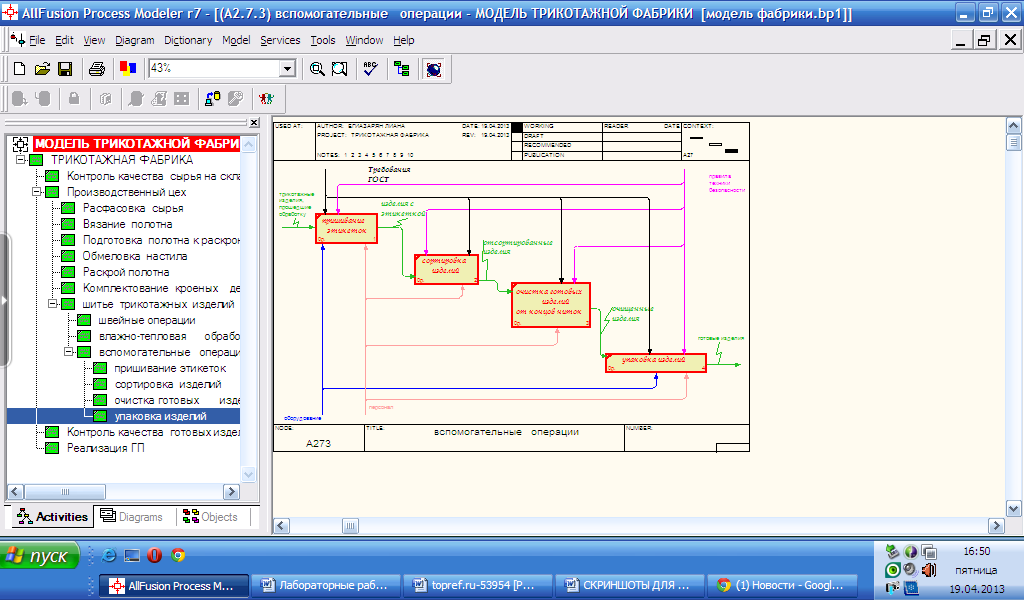

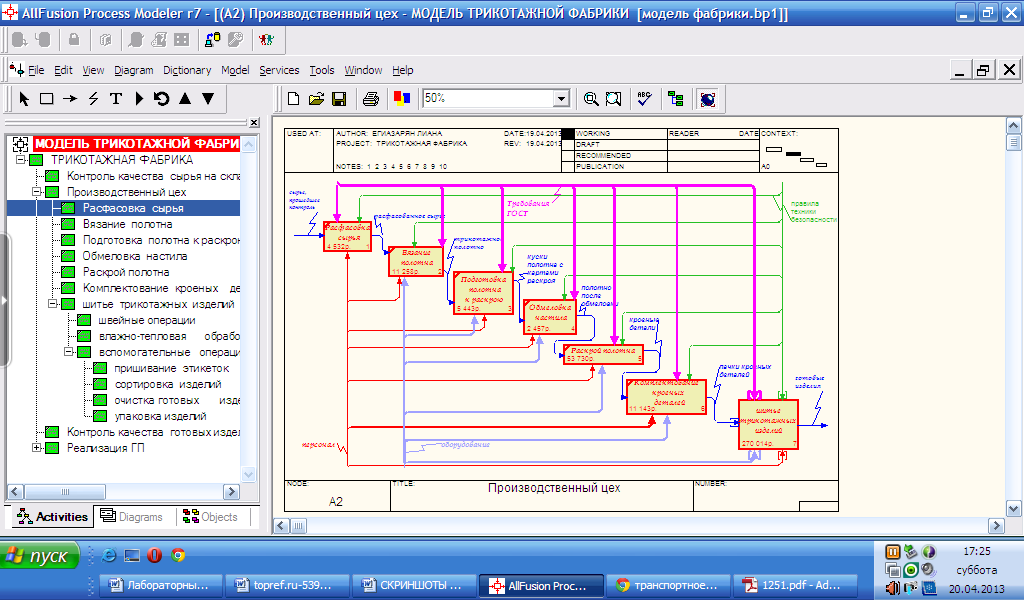

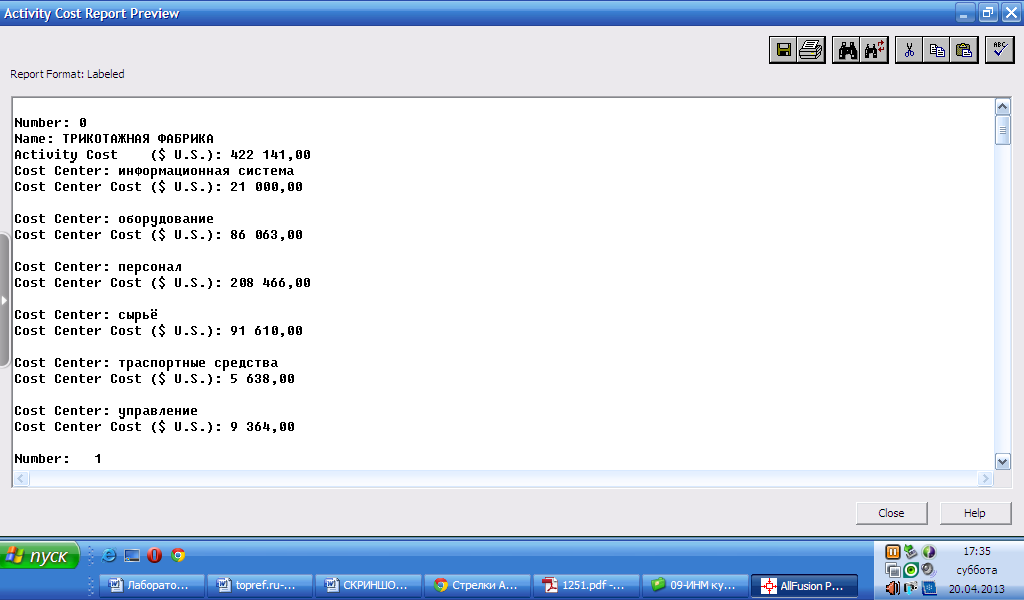

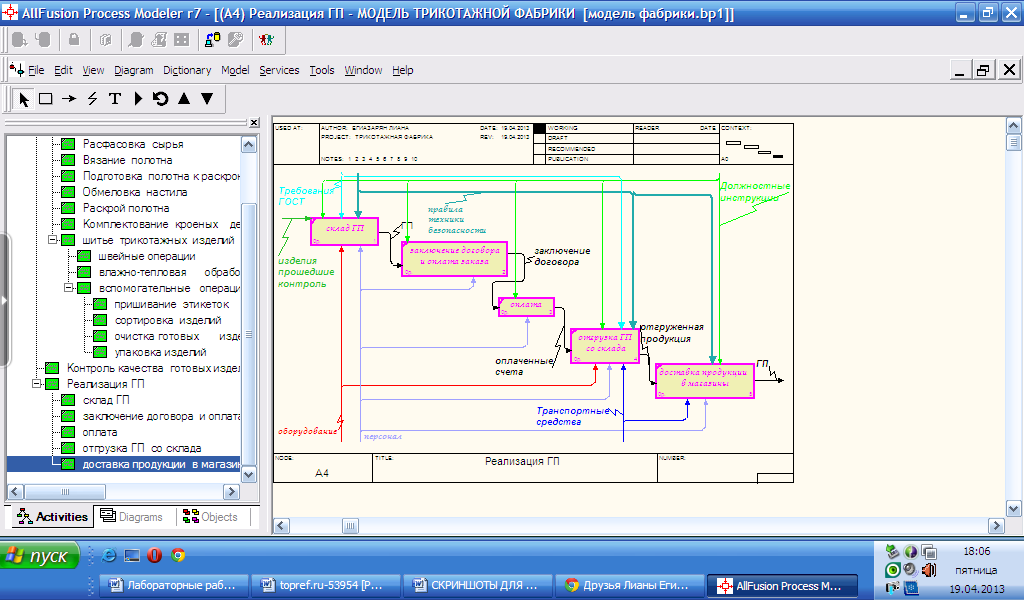

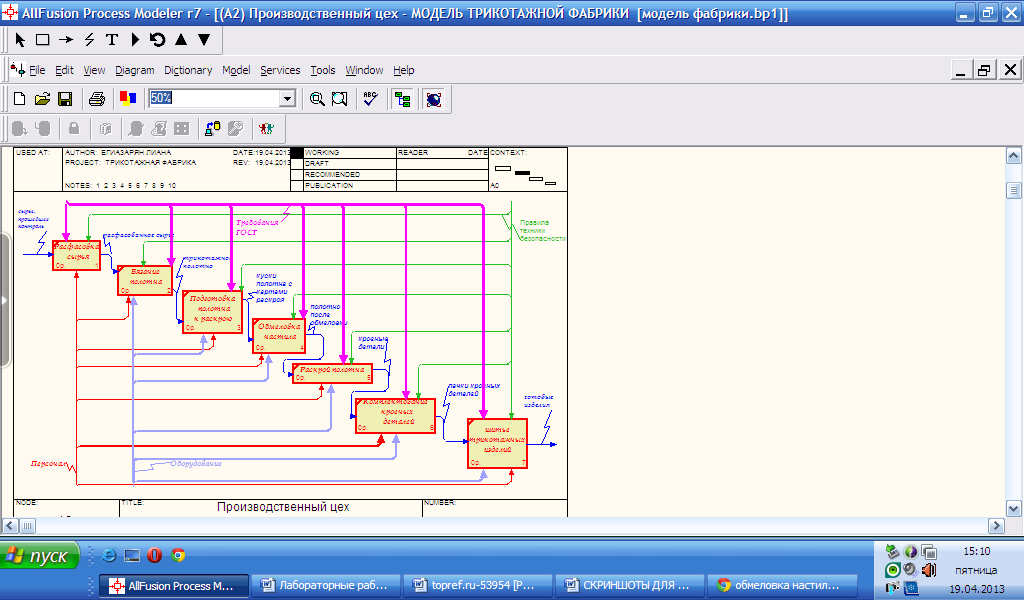

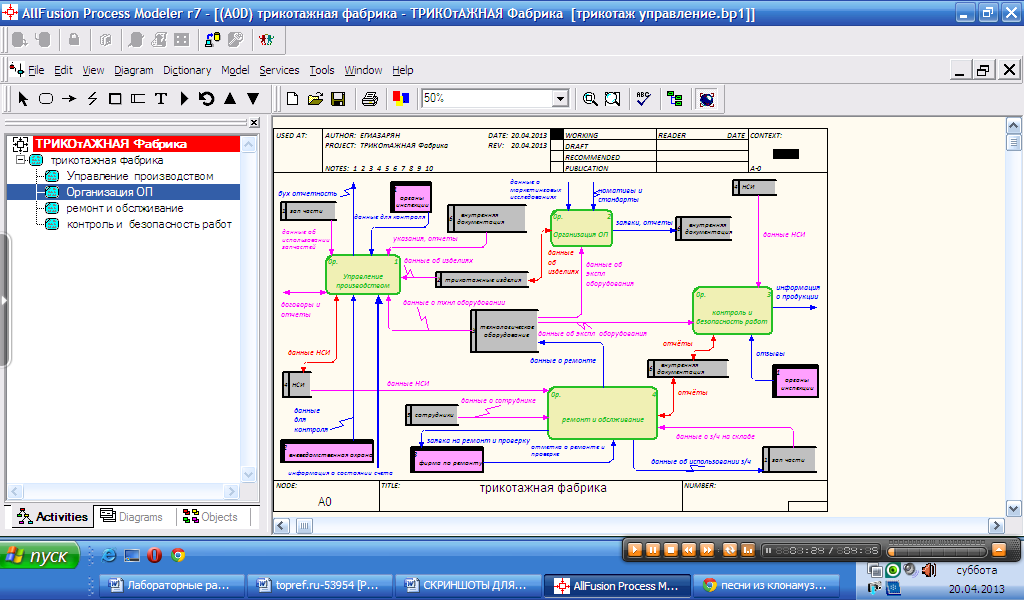

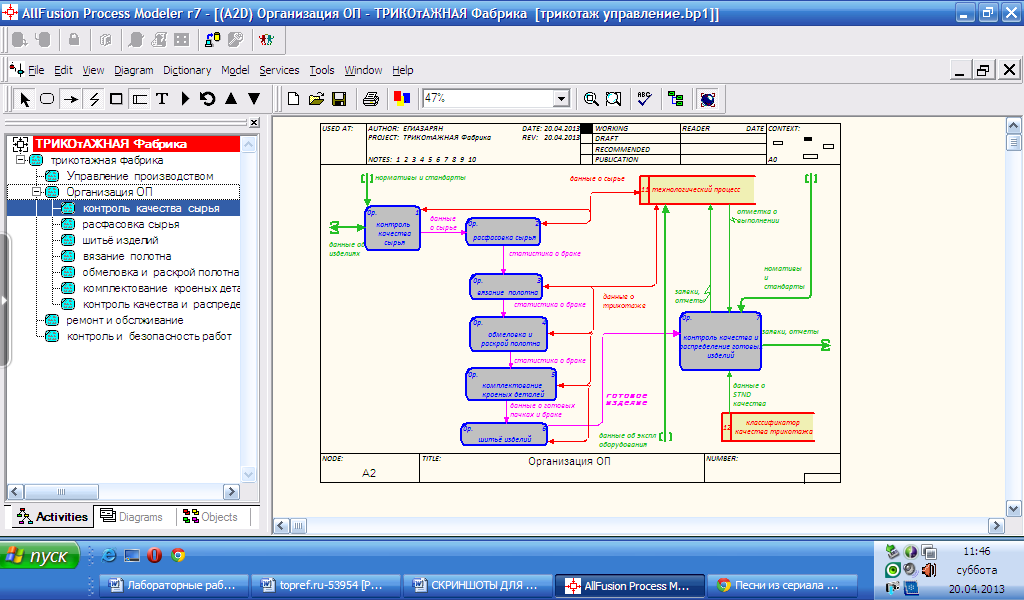

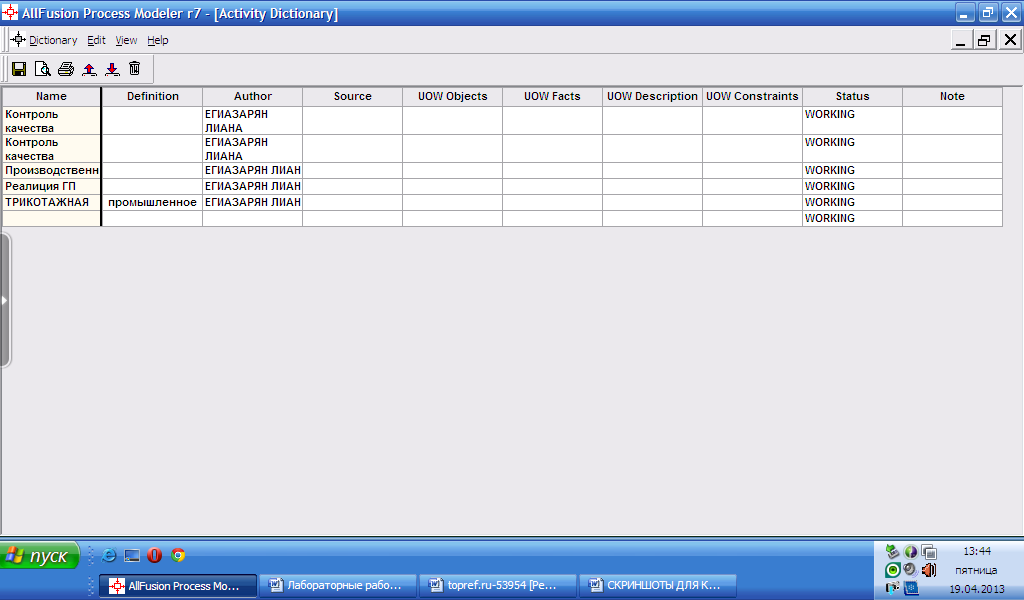

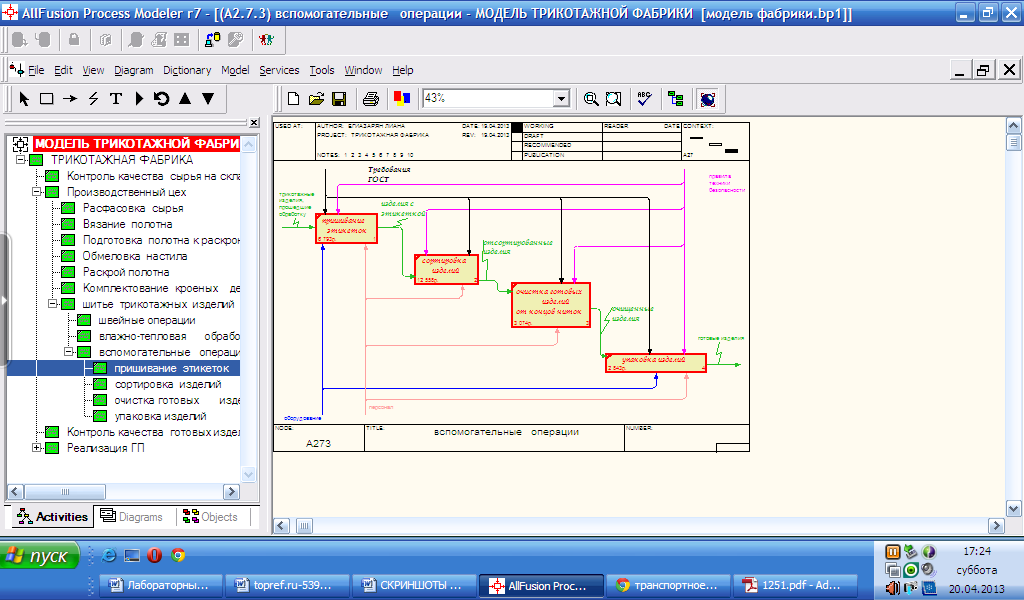

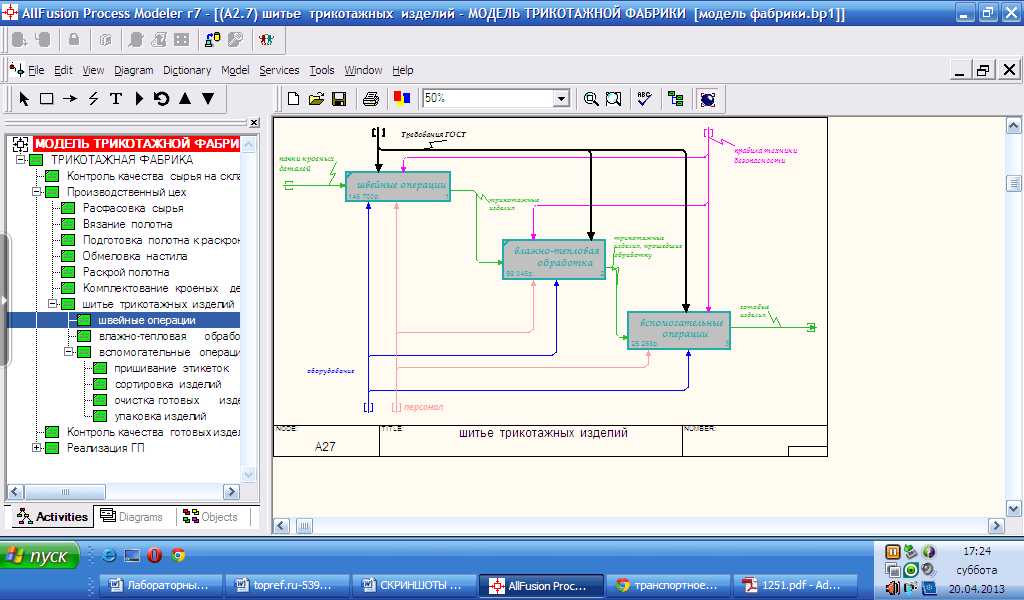

Автоматически создается диаграмма декомпозиции. Правой кнопкой мыши щелкаем по работе, выбираем Name… и вносим имя работы. Повторяем операцию для всех трех работ. Затем внесем определение, статус и источник для каждой работы.

ПРИЛОЖЕНИЕ 2.

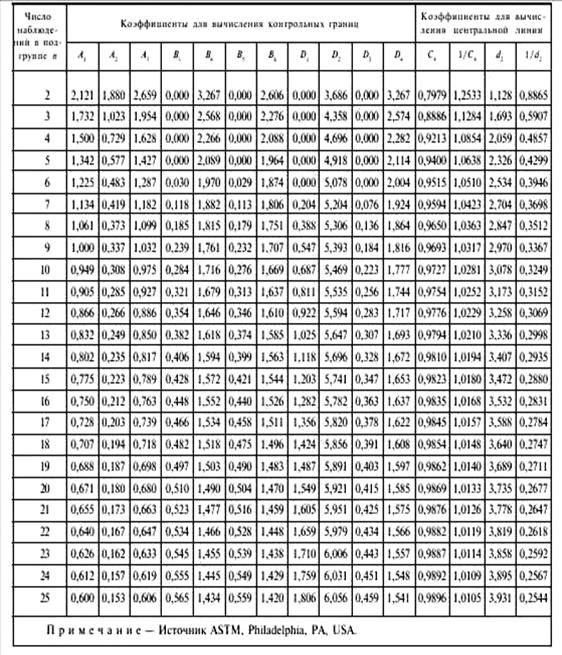

Таблица1. Коэффициенты для вычисления контрольных границ.

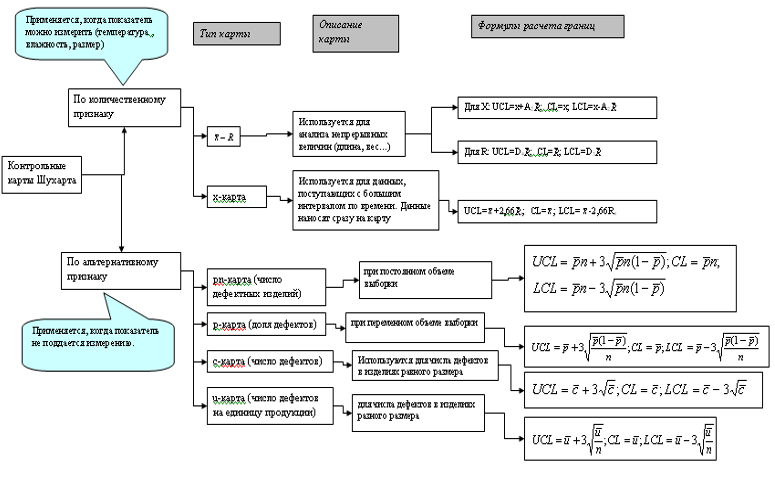

Схема 1.Классификация контрольных карт

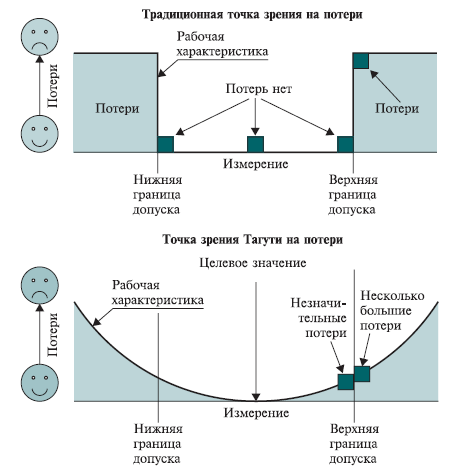

Схема 2. Традиционная точка зрения Тагути на потери

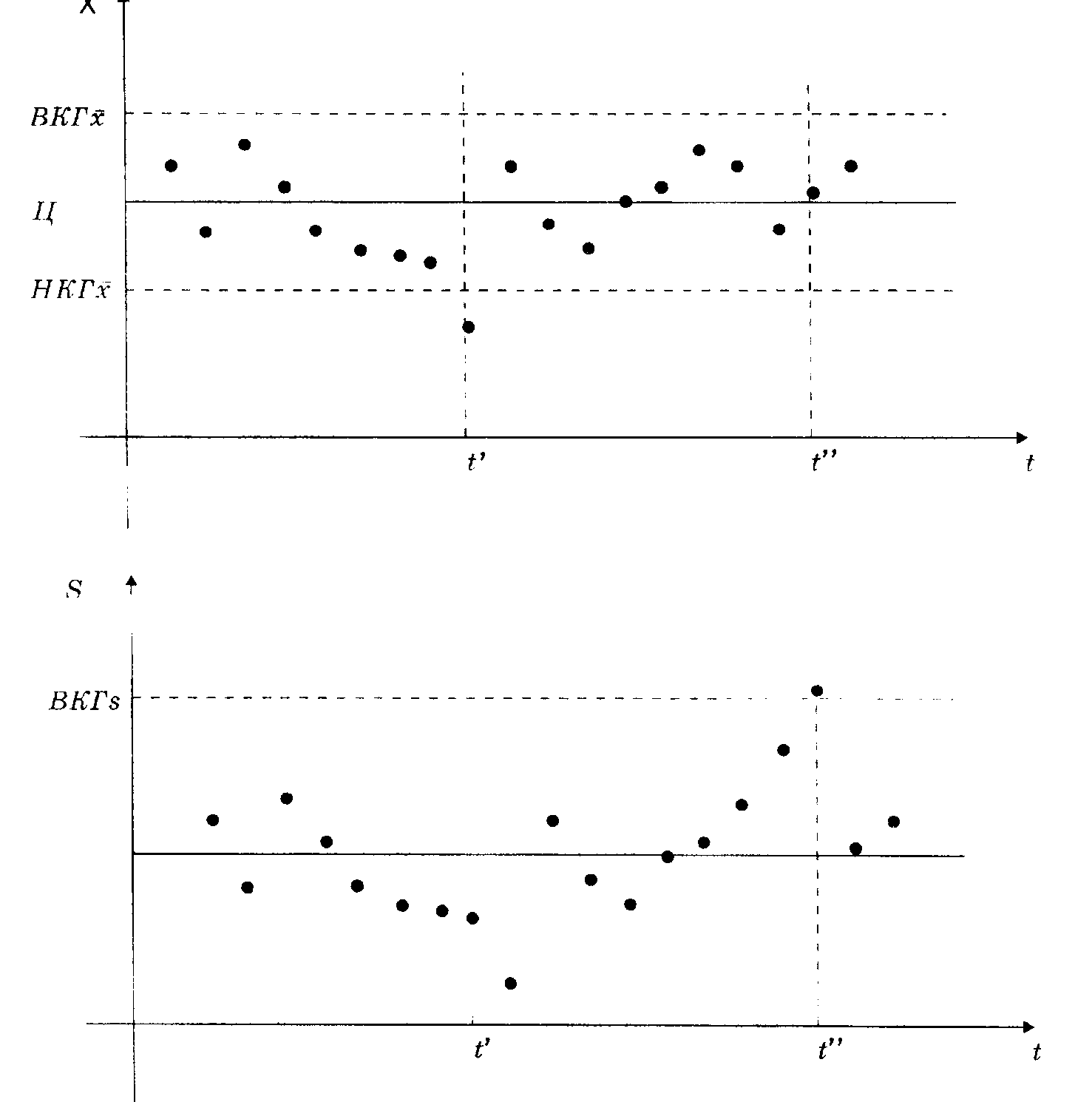

Рис.6. Двойная карта Шухарта.

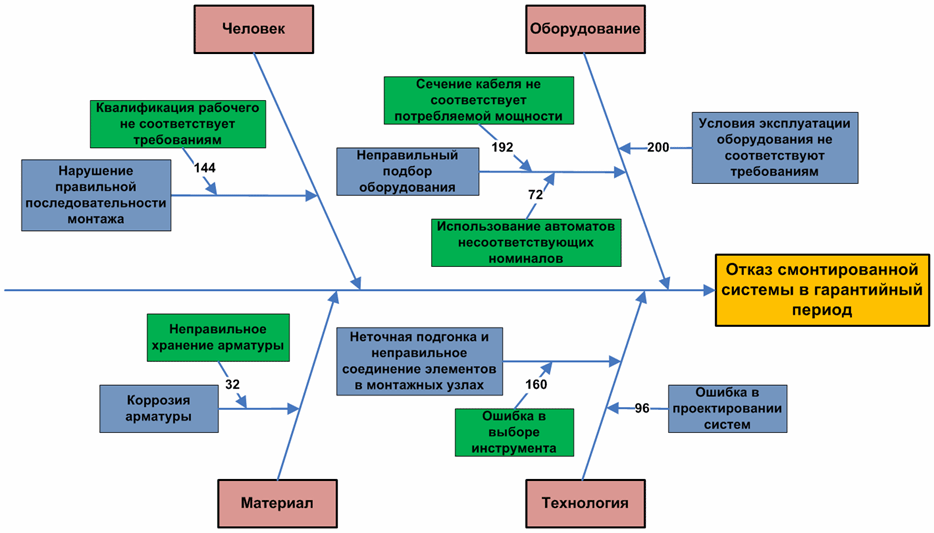

Рис. 7. ДИАГРАММА ИСИКАВЫ

1Фишер Л. Совершенство на практике. Лучшие проекты в области управления бизнес-процессами и workflow.: Пер. с англ. «Весть Метатехнология», 2000.

2Репин В.В., Елиферов В.Г. Процессный подход к управлению. Моделирование бизнес-процессов.: РИА «Стандарты и качество», 2004.

3Григорьев Д. А. Моделирование бизнес-процессов предприятия.: http://www.valex.net

4Ильин В. В. Моделирование бизнес – процессов.: Практический опыт разработчиков, 2006.

5Репин В.В., Елиферов В.Г. Процессный подход к управлению. Моделирование бизнес-процессов.: РИА «Стандарты и качество», 2004.

6Марк Дэвид А., МакГоу К. Методология структурного анализа и проектирования. - М.: Мета Технология, 1993.
