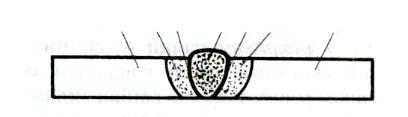

Завдання 1. Встановити відповідне визначення для терміну та проставити на рис. Номер зони зварного з’єднання.

1. Метал шва –	а) частина металу, в якому під дією нагрівання від розплавленого металу зварювальної ванни змінилася структура та властивості.
2. Зона часткового розплавлення –	б) метал, що утворився внаслідок кристалізації електродного (присадного) металу та частини основного металу.
3. Зона термічного впливу –	в) частина зварного з’єднання в якій не змінилися механічні властивості металу внаслідок теплової дії дуги.
4. Основний метал –	г) ділянка зварного шва на межі зони термічного впливу та металу шва, де відбулося розплавлення частини зерен металу.

Завдання 2. Вибрати правильну групу слів, що характеризує чавун

Чавуном називається сплав (1) з (2), вміст якого становить від (3) до (4). На практиці застосовують чавуни з вмістом (2) до (5).

За структурою чавуни поділяють на (6), (7) і (8). За хімічним складом – на леговані і нелеговані.

У (6) чавуні вуглець хімічно зв’язаний у сполуці карбіда заліза – цементиті, який дуже твердий і крихкий. Ці чавуни не піддаються механічній обробці, зварюванню, тому не застосовуються для виготовлення деталей машин.

(8) чавун одержують внаслідок довготривалого відпалу виливків за температури 900…1000˚С з наступним повільним охолодженням. У результаті він втрачає крихкість, стає в’язким і здатний оброблятись. Внаслідок відпалу вуглець виділяється у вигляді пластівців вільного графіту, які розташовуються між кристалами чистого заліза та є слабшими внутрішніми концентраторами, через що вони міцніші й пластичніші від (7). При нагріванні цих чавунів до температури вище 900˚С графіт може утворювати цементит. Це утрудняє їх зварювання, тому чавун необхідно піддавати повному циклу термообробки після зварювання.

(7) використовують як конструкційний матеріал. У ньому більша частина вуглецю знаходиться у вигляді графіту пластинчастої форми. Цей чавун легко обробляється різанням, має добрі ливарні властивості, здатний гасити вібрації.

Група А Група Б Група В

1. заліза 1. заліза 1. заліза

2. вуглецем 2. вуглецем 2. вуглецем

3. 2, 14 % 3. 0,01 % 3. 2,14 %

4. 6,67 % 4. 2,14 % 4. 6,67 %

5. 4 % 5. 2 % 5. 6 %

6. білі 6. ковкі 6. сірі

7. сірі 7. сірі 7. ковкі

8. ковкі 8. білі 8. білі

Завдання 3. Встановити відповідність виду аргонодугового зварювання неплавким (вольфрамовим) електродом описаній характеристиці процесу зварювання.

Вид зварювання

Характеристика процесу

а – аргонодугове зварювання змінним струмом. б – аргонодугове зварювання постійним струмом прямої полярності (плюс на виробі). в – аргонодугове зварювання постійним струмом зворотної полярності.

Цей вид зварювання використовується практично для всіх металів (леговані сталі, сплави міді, титану тощо), окрім легкоплавких. Забезпечується стійке горіння дуги при напрузі 10…15 В без значного нагрівання електрода, незначні витрати вольфрамового електрода та можливість зварювання струмом великої густини. Використовують для зварювання легкооксидівних металів і сплавів на основі алюмінію, титану, магнію. При його використанні погіршується стійкість горіння дуги, підвищуються витрати вольфрамового електроду, однак мають місце позитивні властивості – добре очищається поверхня зварюваних країв заготовок від оксидної плівки та забруднень. Використовують для зварювання алюмінію. Досягається видалення оксидної плівки, яка має температуру плавлення вищу температури плавлення металу, за рахунок катодного розпилення в напівперіоди, коли катодом стає виріб.
