Гомогенизаторы
Наибольшее распространение получили клапанные гомогенизаторы, основными узлами которых являются насос высокого давления и гомогенизирующая головка.
На рис. показана двухступенчатая гомогенизирующая головка, состоящая из корпуса 3 и клапанного устройства, основными частями которого являются седло клапана 1 и клапан 2. Клапан связан со штоком, на выступ которого давит пружина 6. Сила сжатия пружины регулируется путем перемещения накидной гайки 5 со штурвалом, которая вместе с пружиной, штоком 7 и стаканом 8 образует нажимное устройство 4.

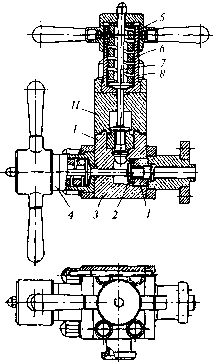

Рис. Двухступенчатая гомогенизирующая головка:
I — первая ступень; II — вторая ступень
Жидкость, нагнетаемая насосом под тарелку клапана, давит на тарелку и отодвигает клапан от седла, преодолевая сопротивление пружины. В образующуюся между клапаном и седлом щель высотой от 0,05 до 2,5 мм проходит с большой скоростью жидкость и при этом гомогенизируется. На следующей ступени процесс повторяется.
По типу гомогенизирующей головки гомогенизаторы можно подразделить на одно-, двух- и многоступенчатые. На практике применяют только одно- и двухступенчатые, так как многоступенчатые не оправдывают себя, поскольку приводят к громоздкости конструкции, неудобству в эксплуатации и незначительному улучшению эффекта гомогенизации по сравнению с двухступенчатыми.
Основными показателями работы гомогенизаторов являются универсальная рабочая и кавитационная характеристики. Универсальная характеристика гомогенизатора представляет зависимость между его производительностью, затрачиваемой мощностью и КПД. Она дает представление об уровне совершенства конструкции гомогенизатора и его техническом состоянии.
Снятие кавитационной характеристики требует установления мановакуумметра на всасывающей стороне гомогенизатора. Начало кавитации определяют по началу снижения подачи более чем на 2 %.
Кавитационная кривая показывает особенности работы гомогенизатора на его всасывающей стороне и позволяет решить вопрос об улучшении условий работы в конкретном случае.
Гомогенизатор А1-ОГМ (рис.), предназначенный для получения тонкоизмельченного однородного продукта, состоит из электродвигателя 1, станины 2, кривошипно-шатунного механизма 3 с системами смазки 7 и охлаждения, плунжерного блока 4 с гомогенизирующей 6 и манометрической 5 головками и предохранительным клапаном.

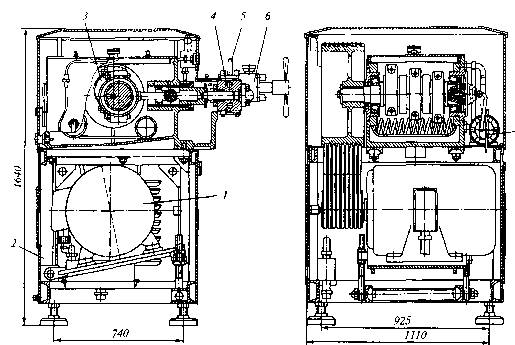

Рис. Гомогенизатор А1-ОГМ
Принцип работы гомогенизатора заключается в нагнетании продукта через узкую щель между седлом и клапаном гомогенизирующей головки. Давление продукта перед клапаном 20...25 МПа, после клапана — близко к атмосферному. При таком резком перепаде давления наряду со значительным увеличением скорости продукт измельчается.
Гомогенизатор представляет собой трехплунжерный насос. Каждый из трех плунжеров, совершая возвратно-поступательное движение, всасывает жидкость из приемного канала, закрытого всасывающим клапаном, и нагнетает ее через нагнетательный клапан в гомогенизирующую головку под давлением 20...25 МПа.
Гомогенизирующая головка является наиболее важной и специфической частью гомогенизатора. Она представляет собой стальной корпус, в котором находится цилиндрический центрируемый клапан. Под давлением жидкости клапан поднимается, образуя кольцевую щель, через которую жидкость проходит с большой скоростью и затем выводится через штуцер из гомогенизатора.
Регулированием давления пружины на клапан достигается оптимальный режим гомогенизации для различных продуктов.
Внутри станины шарнирно закреплена плита, положение которой регулируется винтами. На плите установлен электродвигатель 1, приводящий в движение кривошипно-шатунный механизм 3 через клиноременную передачу. В корпусе 2, представляющем собой резервуар с наклонным дном, размещены кривошипно-шатунный механизм 3, система охлаждения и масляный сетчатый фильтр. Система охлаждения предназначена для подвода холодной воды к плунжерам. Она включает в себя змеевик, уложенный на дне корпуса 2, перфорированную трубку над плунжерами и патрубки для подвода и отвода воды. Система смазки служит для подачи масла к шейкам коленчатого вала для уменьшения трения.
