6. Применение связанных

7. Колебательных контуров

Применение связанных колебательных контуров определяется особенностями их частотных характеристик, их конструктивного исполнения и практического использования. Наиболее важным их назначением является обеспечение высокой избирательности раз­личных радиоприемных устройств при заданной полосе пропуска­ния. В связи с этим системы связанных колебательных контуров чаще называют полосовыми фильтрами.

При использовании связанных колебательных контуров доби­ваются симметричности их частотных характеристик, что дости­гается, например, при идентичных контурах. Несимметричность частотных характеристик приводит к сильным искажениям сиг­нала, что недопустимо.

Следует отметить, что даже при одинаковых контурах и свя­зях между ними конструкция многоконтурных полосовых фильт-

ров получается громоздкой и сложной в регулировке. Поэтому, с одной стороны, системы связанных контуров в основном приме­няются при фиксированной настройке, для работы в заданном диапазоне частот, а с другой стороны, применение более чем трех-четырех связанных контуров в системе встречается довольно редко и оказывается оправданным при повышенных требованиях к из-

бирательности, например в многоканальных системах проводной связи. На практике известно применение в системах связи поло­совых фильтров, содержащих до 11 связанных колебательных кон­туров.

В радиоприемных устройствах связанные контуры применяются в многоконтурных входных устройствах, в каскадах усиления про­межуточной частоты, в частотных детекторах.

Многоконтурные входные устройства обеспечивают выполнение повышенных требований селекции помех до входа первого усили­тельного каскада приемника. С их помощью получается узкая по­лоса пропускания входной цепи при высокой избирательности. Перестраиваемое многоконтурное входное устройство усложняется из-за использования многосекционных конденсаторов переменной емкости и переменных индуктивностей. Поэтому при большом числе контуров в системе требуемый диапазон перекрывается на­бором полосовых фильтров путем их переключения.

Назначением тракта промежуточной частоты в радиоприемных устройствах является обеспечение основной избирательности и основного усиления до входа детектора. На рис. 9.15 приведен пример схемы двухконтурного каскада усилителя сигналов про­межуточной частоты (УСПЧ). Благодаря высокой избирательности подобные усилители стали основным типом УСПЧ связных и ве­щательных радиоприемников.

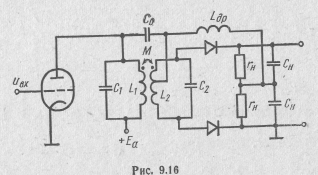

В частотных детекторах выходное напряжение зависит от ча­стоты входного сигнала. Они используются для детектиро­вания частотно-модулированных (ЧМ) сигналов, а также в си­стемах автоподстройки частоты (АПЧ). Па рис. 9.16 показана схема частотного детектора со связанными контурами, нашедшая широкое применение в приемниках ЧМ сигналов и системах АПЧ.

В числе других применений системы связанных контуров можно отметить частотомер или волномер. В таком устройстве, чтобы определить частоту колебаний в контуре L\, C\, ri, с ним

индуктивно связывают второй контур L₂, C₂, г₂, настройкой кото­рого на индикаторе фиксируют максимальное значение тока Im2· Это соответствует второму частному резонансу. Точность измере­ния получается тем выше, чем слабее связь между контурами.
