Введение
Целью курсового проекта является практическое применение теоретических основ учебного курса «Организация и технология перевозки», умение самостоятельно ориентироваться в ситуациях, приближенных к реальным, возникающим в практической деятельности транспортных организаций, занимающихся вопросами перевозки груза в речных и морских условиях перевозки.
При выполнении курсового проекта применяются знания, полученные при изучении таких дисциплин, как «Устройство судна», «Экономическая география транспорта», «Грузоведение», «Организация и технология перегрузочных процессов», «Коммерческая работа на водном транспорте», на которых базируется дисциплина «Организация и технология перевозки».
Организация перевозки груза предполагает выбор конкретной технологии перевозки, включающей: прием груза к перевозке, размещение и укладка груза в грузовых помещениях или на палубе с учетом особенностей предстоящего рейса, при необходимости обеспечение надлежащего крепления, расчет элементов остойчивости судна и контроль за грузом в течение всего грузового рейса для обеспечения безопасности перевозки, применение определенных мероприятий по технологическому режиму перевозки для обеспечения сохранности груза и выдача груза грузополучателю или лицу, его представляющему.
Основная цель курсового проекта – это самостоятельный выбор транспортно-технологической схемы перевозки массового груза на основе исходных данных и обоснование оптимального варианта перевозки груза.
К отдельным задачам курсового проекта относятся: определение количества (массы) груза, которое необходимо погрузить на заданное судно в заданном направлении перевозки, установление необходимого дифферента судна для принятия оптимального количества груза, выбор способа размещения и крепления груза в трюмах и на люковых крышках, определение количества сепарационных и прокладочных материалов и средств крепления, проверка элементов остойчивости и местной прочности судна после погрузки, разработка предварительного грузового плана, описание технологического режима его перевозки, уточнение состава необходимой документации по технологии перевозки груза, определение эксплуатационных и экономических показателей расчетного рейса, необходимых для выбора оптимального варианта перевозки груза.
На заключительном этапе курсового проекта определяется оптимальный вариант транспортно-технологической схемы перевозки массового груза.
1. Выбор и описание направлений перевозки
Перевозка осуществляется по направлению Волгодонск – Равенна (Италия).
Волгодонск.
Часовой пояс – Гринвичский меридиан + 3 часа.
Портовая администрация: АО «Волгодонский речной порт», 347340, Ростовская область, г. Волгодонск.
Речной порт Волгодонск расположен на реке ДОН, на левом берегу Цимлянского водохранилища, в районе плотины гидроузла. Причалы порта расположены вдоль искусственной дамбы в аванпорту, огражденном защитными молами.
Город Волгодонск Ростовской области (население около 180 тыс. человек) находится в 190 км к востоку от Ростов-на-Дону, возник как поселок гидростроителей Цимлянского гидроузла на Дону. На базе ГЭС началось промышленное развитие и освоение района, в транспортном обслуживании которого большая роль принадлежит речному порту.

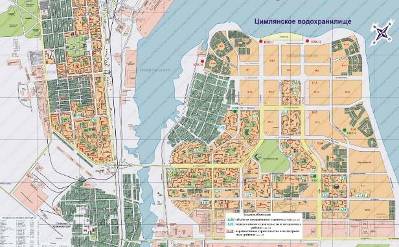

АО «Волгодонский речной порт», как показано на схеме, осуществляет эксплуатационную деятельность в пределах тарифных пунктов Кривская на Цимлянском водохранилище – Николаевская на Дону протяженностью 116 км. К числу наиболее крупных тарифных пунктов относятся пристани Николаевская, Мариинская, Камышевская, Романовская, Жуковская, Кривская, ГЭС.
Продолжительность навигации 245 суток.
В Волгодонске находится Цимлянский район гидросооружений ГП «Волго-Донской судоходный канал».
Ежегодно порт способен обрабатывать около 1,2 млн. т. грузов.
Ближайшая железнодорожная станция – Волгодонская находится на линии Морозовск-Куберле.
Ближайший аэропорт – Ростов-на-Дону.
Рейды: На акватории порта предусмотрены рейды для сухогрузных и нефтеналивных судов. В границах порта на Цимлянском водохранилище оборудованы ряд укрытий-убежищ для отстоя судов в случае непогоды: Жуковское, Кривское, Нагавское и рейд Новосоленовский на реке Дон у правого берега (ниже подходного канала шлюза №15).
Буксиры предоставляются по заявке.
Портофлот: В составе порта для перевозок грузов и пассажиров имеются 5 барж суммарной грузоподъемностью 9900т, 5 буксирных и рейдовых судов общей мощностью 5100 кВт, 3 служебно-вспомогательных судна общей мощностью 330 кВт, один пассажирский теплоход на 100 пассажиромест.
Грузовые районы и пассажирские причалы: В состав грузового порта входят грузовой район, включающий благоустроенные механизированные причалы, и грузовой участок, имеющий плавучую механизацию. Железнодорожная станция перевалки грузов: 6739, ст. Волгодонск Северокавказской железной дороги.
Причалы №1–8 грузового района специализированы на переработке контейнеров, угля, леса, тарно-штучных и минерально-строительных грузов.
Грузовой участок, имеющий земснаряд, гидроперегружатель и 3 плавкрана г/п 5 и 16 т, обеспечивают добычу и перевозку МСМ.
Причалы №№13,11 – пассажирские, обслуживают транзитные, туристические и скоростные суда. С 1953 г. действует стационарный речной вокзал, где предусмотрены все удобства для обслуживания пассажиров.
Южнее пассажирского причала расположены причалы элеватора, холодильника рыбкомбината и акватория Волго-Донского лесоперевалочного комбината, огражденная бонами. Причал тяжеловесов находится на юго-востоке от основных причалов. Для подхода судов к нему прорыт специальный канал с глубиной не менее 4 м.
Все причалы имеют развитые внутрипортовые пути, связанные с железнодорожной станцией «Волгодонска».
Характеристики грузовых причалов общего пользования речного порта Волгодонск
№ пр. |
Специализация причала |
Глубина, м |
Длина, м |
Количество кранов на кордоне/в тылу, г/п до: |
Перегр. компл. |
Емкость складов |
Внутрипорт. ж/д пути |
||||||||||
Всего |
6 т |
10 т |
15–16 т |
32–40 т |
Деррик 100 т |
Кр. Тыс. т |
Откр. Тыс.т. |
Всего |
На кордоне |
||||||||
Грузовой район |
|||||||||||||||||
1 |
Тарно-шт., ЖБИ |
4,35 |
90 |
2 |
2 |
- |
- |
- |
- |
- |
1 |
2 |
2 |
2 |
|||
2 |
МСМ |
4,35 |
75 |
2 |
- |
2 |
- |
- |
- |
- |
- |
55 |
2 |
2 |
|||
3 |
Уголь |
4,35 |
145 |
4 |
-/2 |
2 |
- |
- |
- |
- |
- |
24 |
4 |
2 |
|||
4 |
Лес |
4,35 |
80 |
2 |
2 |
- |
- |
- |
- |
- |
- |
14 |
4 |
2 |
|||
5 |
Песок |
4,35 |
164 |
2 |
-/1 |
1 |
- |
- |
- |
- |
- |
168 |
2 |
2 |
|||
6 |
Песок |
4,35 |
50 |
3 |
- |
2/1 |
- |
- |
- |
- |
- |
70 |
2 |
2 |
|||
7 |
Песчано-грав. смесь |
4,35 |
110 |
1 |
- |
1 |
- |
- |
- |
- |
- |
28 |
1 |
1 |
|||
8 |
ЖБИ |
4,35 |
191 |
2 |
- |
1/1 |
- |
- |
- |
- |
- |
20 |
1 |
1 |
Характеристики основных причалов необщего пользования речного порта Волгодонск
Причалы, их принадлежность |
Характеристика причалов |
Перегрузочное оборудование |
Производительность, т/сут |
Склады |
Подъездные пути |
||||||||
Тип прич. |
Длина, м |
Глубина, м |
Род груза |
Тип перегр. машин |
Кол.ед. |
г/п, т |
Тип склада |
Емк., тыс. т. |
|||||
Волгодонский элеватор |
ж/б стенка |
80 |
4,0 |
зерно |
транспортер |
1 |
- |
2000 |
Крыт. |
68 |
Автотр. ж/д |
||
Романовский ХПП |
эстак. |
15 |
4,0 |
зерно |
транспортер |
1 |
- |
500 |
Крыт. |
5 |
Автотр. |
||
Николавеский ХПП |
эстак., баржа |
60 |
3,0 |
зерно |
транспортер |
4 |
- |
800 |
Крыт. |
2 |
Автотр. |
||
Волгодонский лесоперерабатывающий комбинат |
ж/б стенка |
218 |
4,0 |
лес |
Порт.краны |
2 |
5 |
1500 |
Откр. |
5 |
Автотр., ж/д |
Пресная вода: Снабжение судов питьевой водой производится с берегового причала.
Судоремонт: Мелкие ремонтные работы выполняются плавстанцией технической помощи; в порту также производится ремонт судового оборудования.
Услуги по комплексному обслуживанию флота:
– перевозка экипажа судна служебно-разъездным катером (по вызову);
– прием (сбор) подсланевых вод и отработанных масел, хозяйственно-фекальных стоков (вод), пищевых отходов и сухого мусора;
– подача плавмагазина к борту судна;
– предоставление причала для стоянки или снабжения;
– осмотр технического состояния судна специалистами порта (по заявке капитана);
– оформление прихода и отхода судов.
Равенна (Италия)
Часовой пояс – Гринвичский меридиан + 1 час.

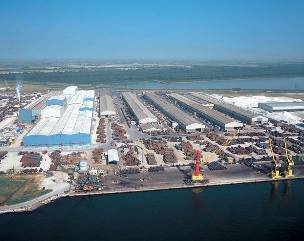

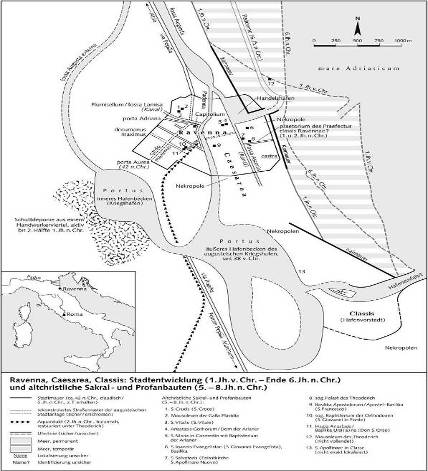

Порт расположен на Адриатическом побережье Италии, приблизительно в 50 милях южнее Венеции. Равенна вместе с гаванью Порто-Корсини представляет собой большой портовый комплекс, включающий:
Стальную платформу Agip (Терминал 1);
Стальную платформу ENEL.
Океанский буй №5 Agip (Терминал 3)
Вращающуюся платформу Agip (Терминал 4);
9 км причалов во Внутренней Гавани с 27 частными терминалами.
Вход в порт: заход судов во Внутреннюю Гавань ограничен осадкой 5,2 м.; в бассейне San Vitale максимальная осадка 8,5 м.
Нефтяной причал №2 ENEL – длина судна не ограничена, максимальная осадка 11,3 м.
Терминал Agip №3 – длина судна не ограничена, максимальная осадка 13,7 м.
Нефтяная платформа Agip №4 – длина судна не ограничена, максимальная осадка 21,3 м.
Ближайшая железнодорожная станция в городе Равенна (150 тыс. человек)
Ближайший аэропорт Форли – 25 км.
Якорная стоянка: якорная стоянка запрещена вблизи подводных трубопроводов и кабелей. В ожидании причала суда могут стоять на якоре на расстоянии не ближе 1,5 мили от внешней оконечности волнолома с учетом своей осадки и погодных условий.
Стивидорные услуги могут быть заказаны до 10–30 для работы после полудня, и до 16–30 для работы с утра следующего дня.
Лоцманская проводка обязательна. Лоцман поднимается на борт судна не ближе одной мили от оконечности волнолома. Суда, направляющиеся к морским терминалам, принимают лоцмана по крайней мере в 0,5 мили от причалов.
Буксировка: имеется 7 буксиров, базирующихся в Равенне, мощностью от 900 до 2600 л.с., 4 буксира с оборудованием для пожаротушения. Портовые власти определяют количество буксиров, необходимых для швартовных операций судна, в зависимости от размеров судна и предполагаемого маневрирования.
Причалы
Наименование причала |
Длина, м |
Глубина, м |
Кран, кол., г/п, т. |
Примечание |
Pir |
380,0 |
9,4 |
|
Нефть и химикаты |
Magazzini General |
170,0 |
9,4 |
|
|
Enel |
285,0 |
9,4 |
|
Нефть |
Cerelo Italia |
300,0 |
9,4 |
|
Элеваторы 200 тыс. куб. м. |
Alma Petroli |
227,0 |
9,4 |
|
Нефть |
Lloyd Ravenna |
270,0 |
9,4 |
2Х400* |
|
Marcegaglia |
355,0 |
9,4 |
2х35 |
|
Rosetti |
320,0 |
5,8 |
|
|
Eurodocks |
545,0 |
9,4 |
|
|
Docks Cereali |
572,0 |
9,4 |
2х750* |
Элеваторы 90 тыс. куб. м. |
Na. Dep |
400,0 |
7,0 |
1х25/30 (портальный) 1х250* |
1 причал Ро-Ро |
Cantieri Ravenna |
180,0 |
6,4 |
|
|
Nuovo Cap |
198,0 |
9,4 |
|
Элеваторы 35 тыс. Куб.м. |
Setramar |
615,0 |
9,4 |
2х15/30 (портальные) и 3х350* |
2 причала Ро-Ро + элеваторы 13,6 тыс. куб. м. |
Sapir |
1910,0 |
9,4 |
6х30; 3х25/40 (портальные) |
3 причала Ро-Ро, химикаты |
Frigoterminal |
240,0 |
9,4 |
|
|
Enichem Anic |
845,0 |
9,4 |
|
Элеватор 10 тыс. куб. м, нефть и химикаты. |
Agip |
660,0 |
9,4 |
|
Нефть |
Decora |
90,0 |
5,5 |
|
Нефть |
Atriatank |
100,0 |
5,5 |
|
Химикаты |
Cap Ravenna |
60,0 |
5,5 |
|
Элеватор 5,1 тыс. куб. м. |
Silos |
400,0 |
4,5 |
|
Элеватор 7,45 тыс. куб. м. |
Ecs |
150,0 |
5,5 |
|
|
Fentimare |
150,0 |
5,5 |
|
Элеватор 8,5 тыс. куб. м. |
Base Saipem |
300,0 |
6,4 |
|
|
Base Agip |
700,0 |
5,5 |
|
|
Nuova Nadep
|
240,0 |
7,0 |
|
|
*) грейферная производительность (т/час)
Специализированные комплексы по обработке и хранению грузов:
Старый порт: зернохранилища, элеваторы, склады для хранения нефтепродуктов и химикатов, склад растительных масел и неопасных химических продуктов, причалы для переработки различных генеральных грузов, склад для цемента навалочного и в мешках, склад для других навалочных грузов и в мешках.
Новый порт: зерновые элеваторы, имеющие оборудование для загрузки мешков; портальные краны, мобильные краны расположены на причалах Nuovo Cap, Eurodocks, Nuova Nadep, Lloyd Ravenna. Склады по обработке грузов – на государственных причалах бассейна S. Vitale. Обработка контейнеров – на государственном терминале SAPIR, оборудованном кранами «Paceco».
Все причалы и терминалы имеют краны и транспортеры.
Наливные грузы обрабатываются как на морских стоянках, так и на причалах, расположенных во Внутренней гавани.
Морские стоянки: Стальная платформа ENEL; Океанский буй Agip – Терминал №34 Вращающаяся платформа Agip – терминал №4.
Нефтяные причалы Внутренней Гавани: Darsena ENEL, «PIR», ANIC «Lato Mare», ENEL.
Бункеровка производится с барж – бункеровщиков 3х1000 т и автозаправщиками 20т.
Пресная вода подается с причала в районе SanVitale и на причалах внутреннего порта. Для доставки воды на зерновые и нефтяные причалы имеется баржа-заправщик.
Медицинское обслуживание предоставляется.
Судоремонт производится.
Развитие:
– расширение подходного канала и углубление его до 10,6 м;
– установка рефрижераторного оборудования для обработки и хранения скоропортящихся продуктов, а также для замораживания пищевых продуктов;
– строительство терминала для обработки генеральных и навалочных грузов пропускной способностью 2 тыс. тонн грузов в год;
– строительство других терминалов, оборудованных специальными средствами для обработки и хранения сельскохозяйственных продуктов и навалочных грузов.
