Смешанное сопряжение

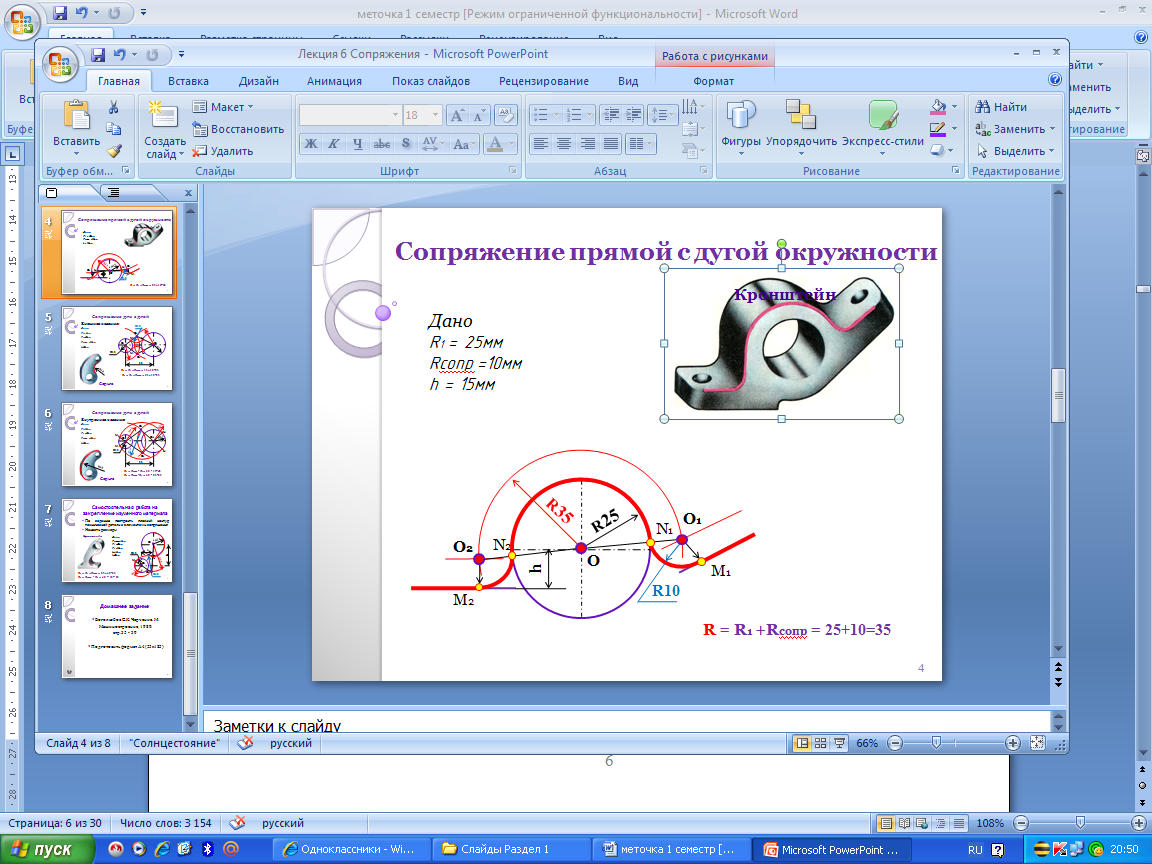

R = R1 +Rсопр = 25+10=35 R3 = R1 +Rсопр = 25+40=65

R4 = Rсопр - R2 = 40 – 15 = 25

Рисунок 1. - Построение сопряжения

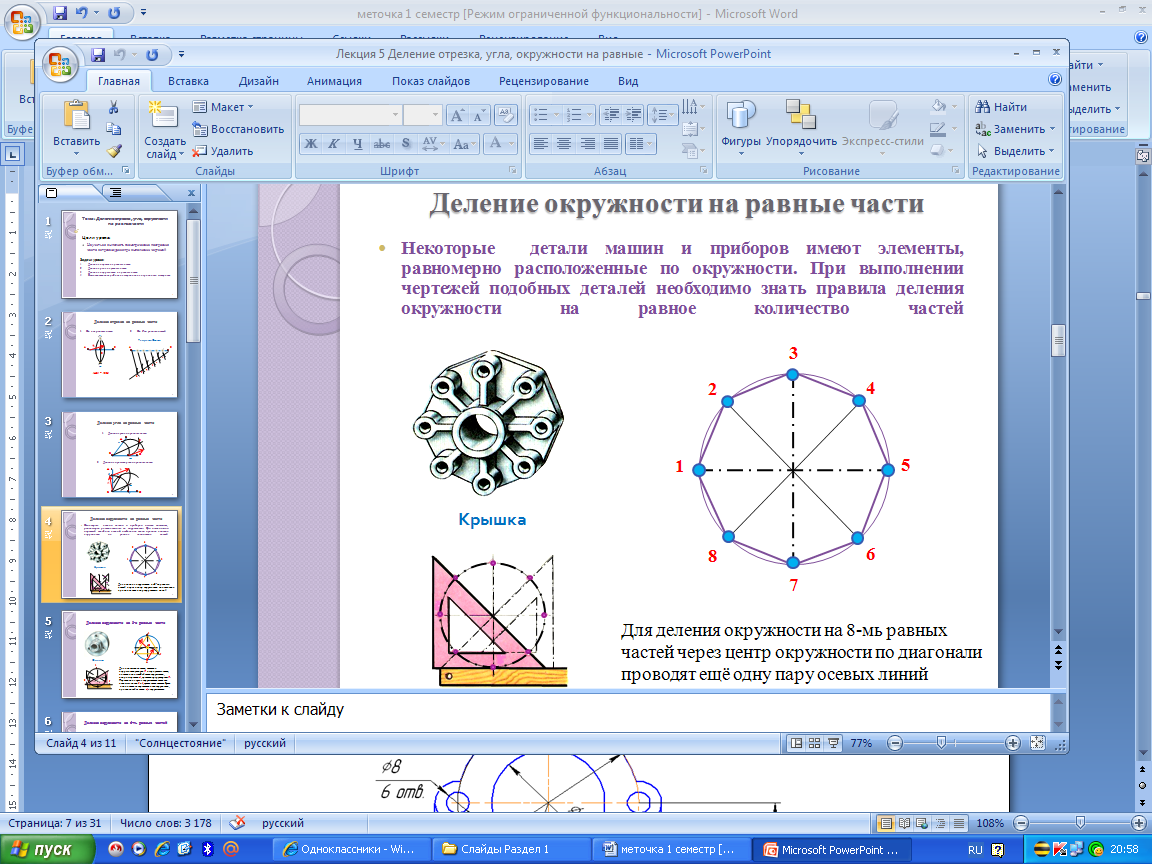

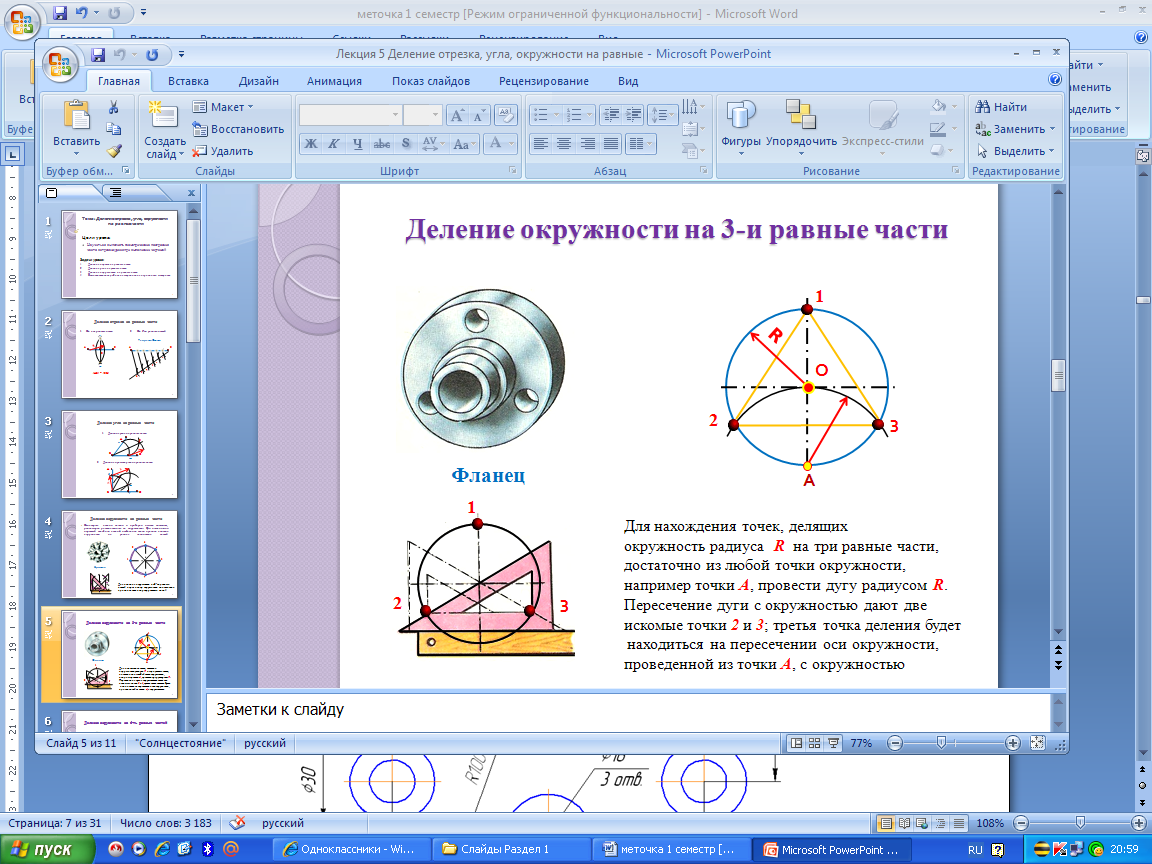

Деление окружности на равные части

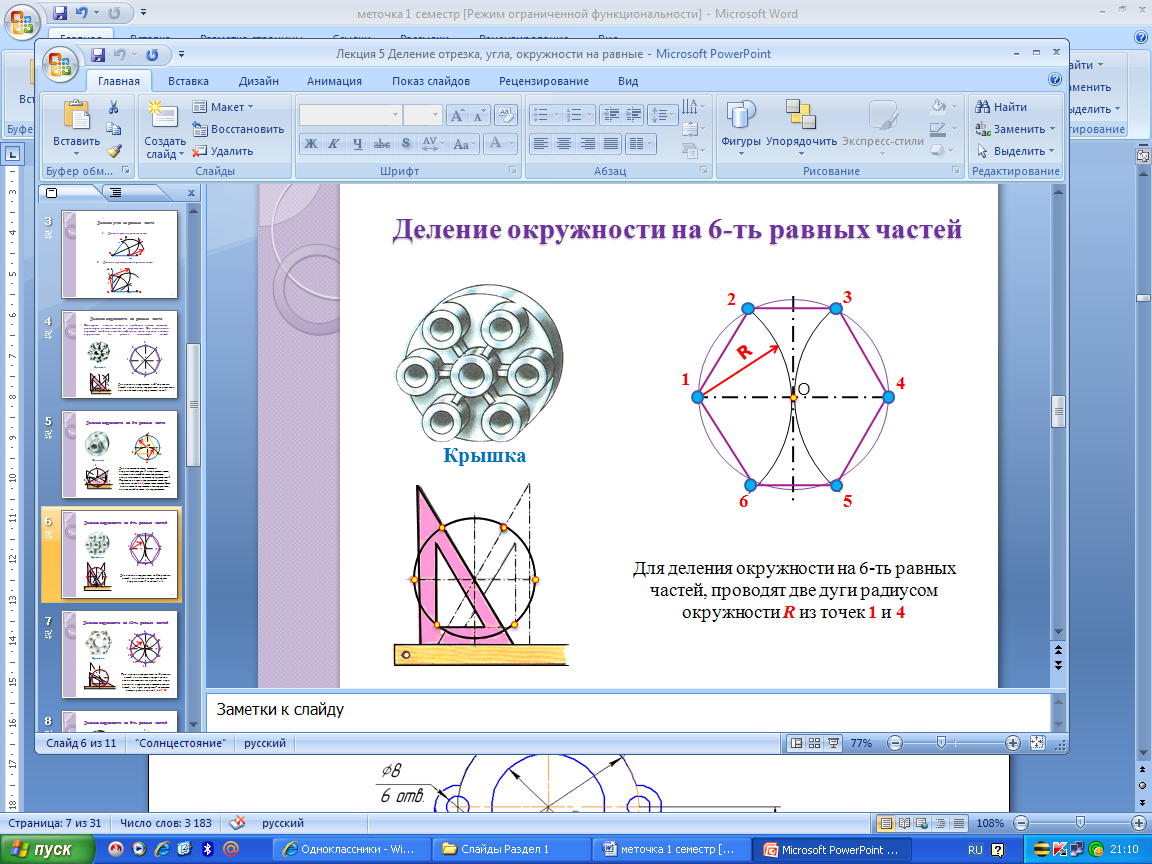

на 8-мь частей на 3-и части на 6-ть частей

R –в1 R – mn

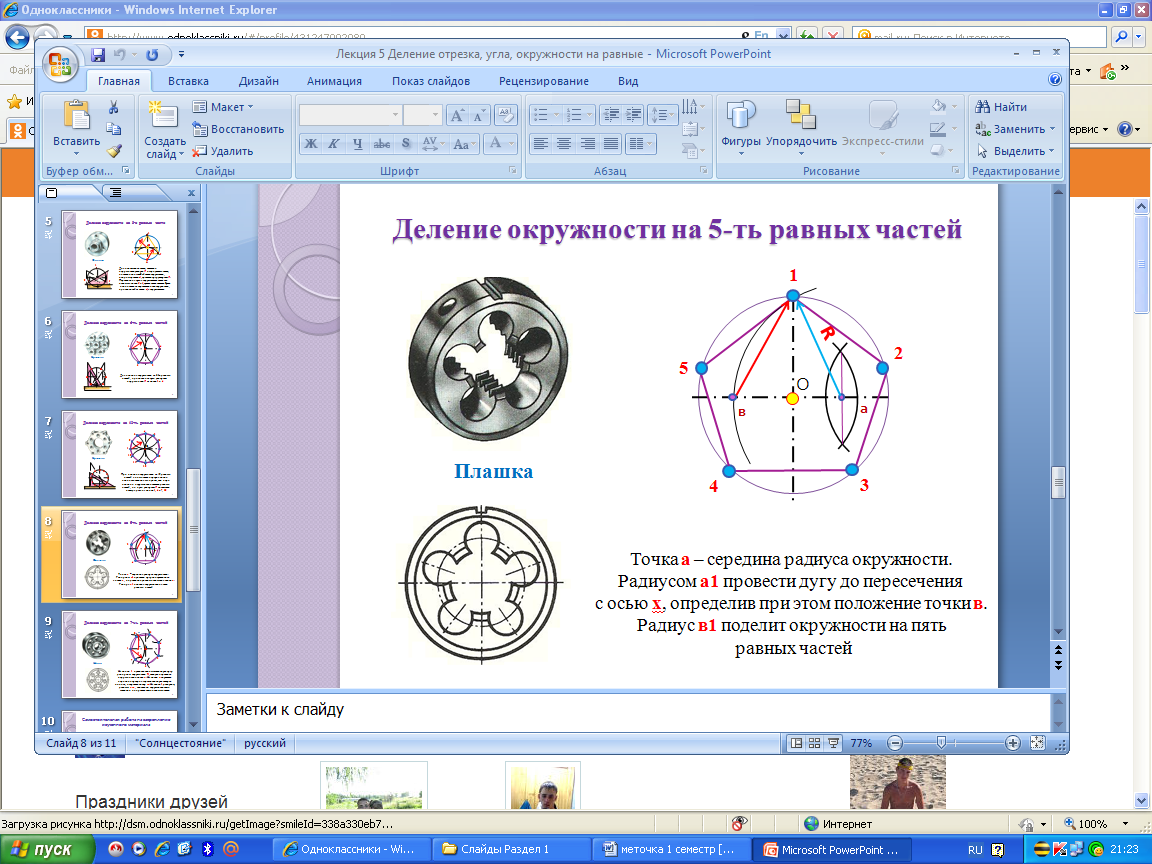

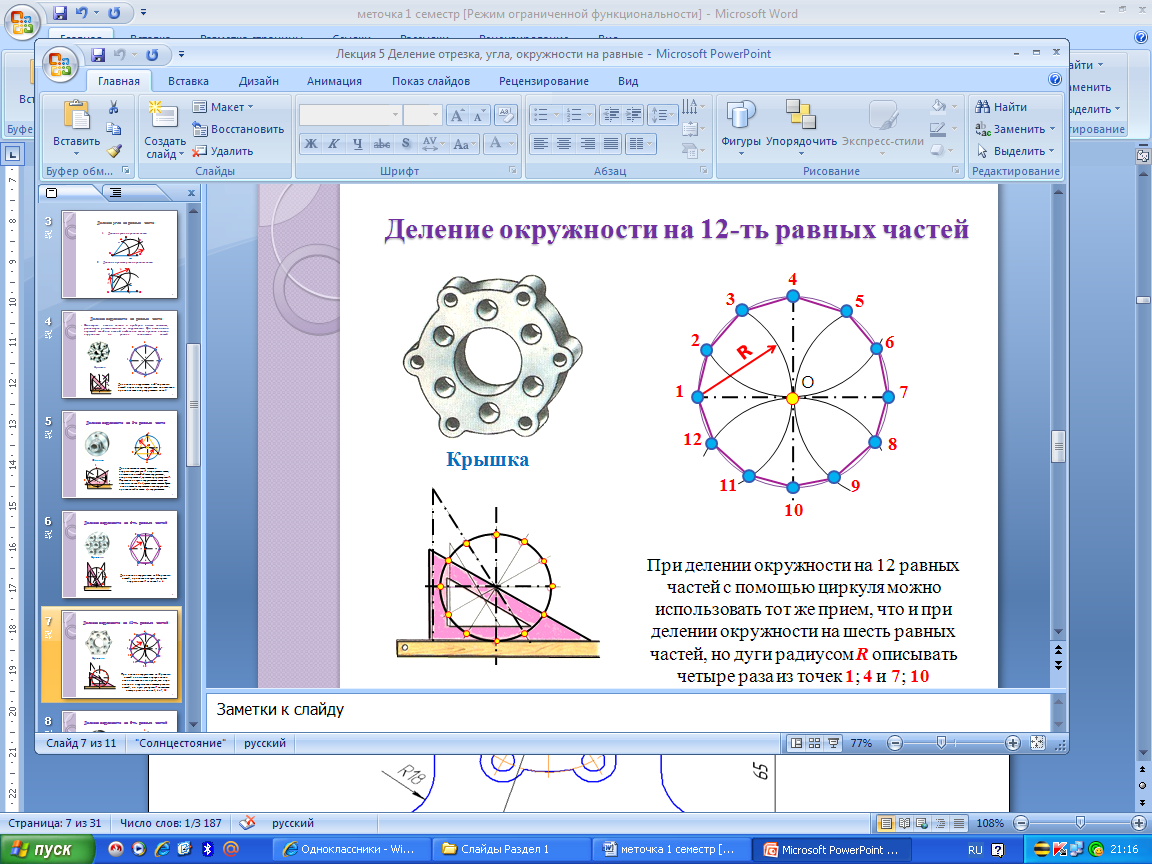

на 12 - ть частей на 5-ть частей на 7-мь частей

Рисунок 2. – Деление окружности

ЗАДАЧИ

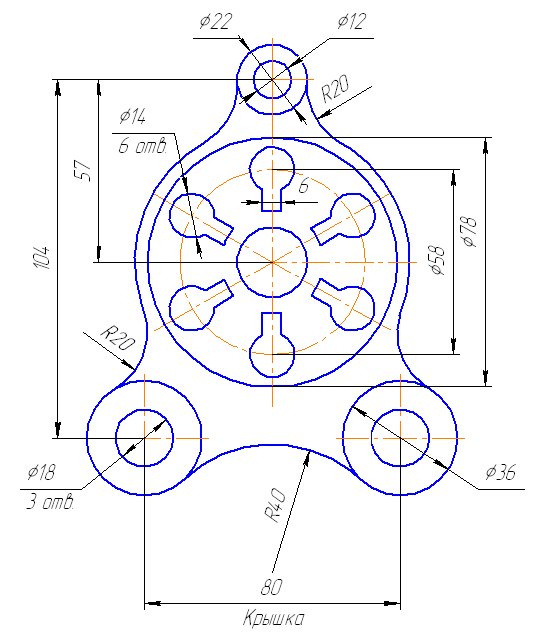

Вариант 1

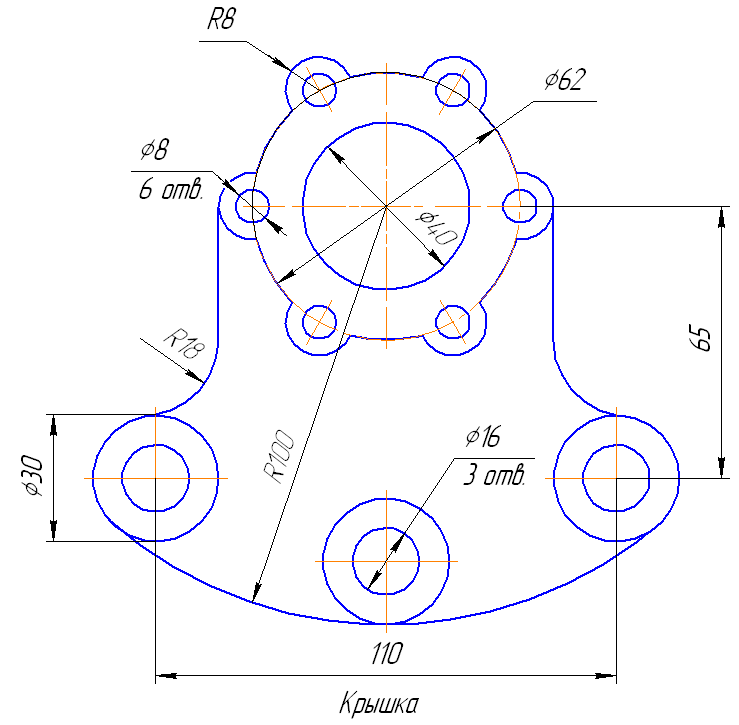

Вариант 2

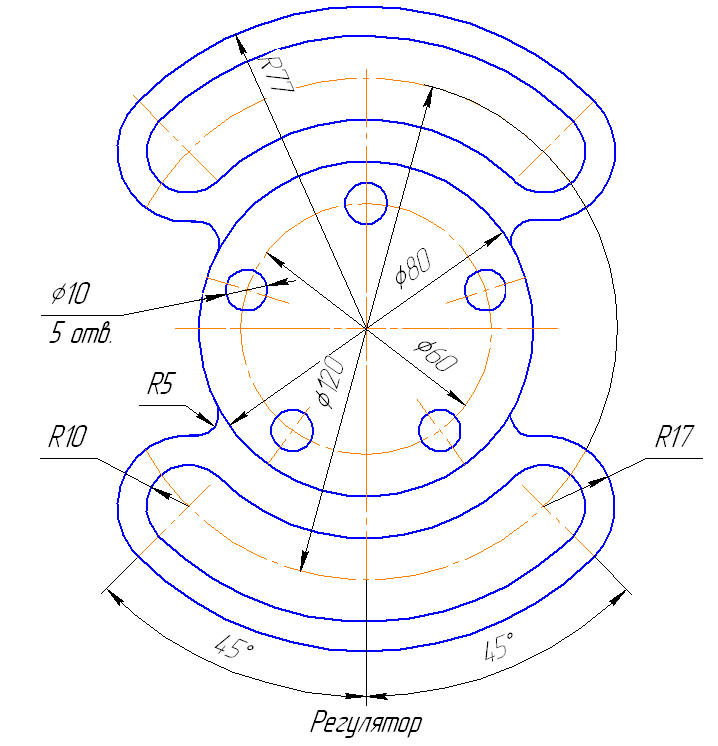

В ариант 3

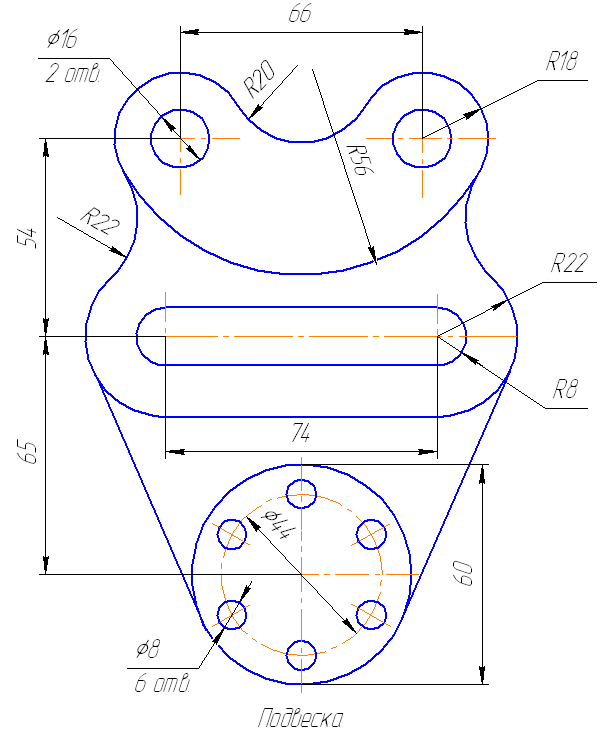

Вариант 4

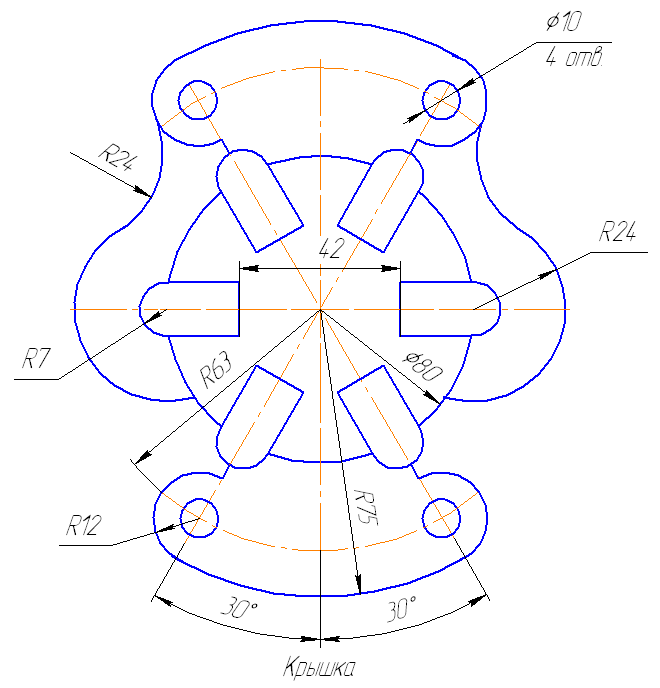

Вариант 5

Вариант 6

Вариант 7

В ариант 8

Вариант 9

В ариант 0

Образец выполнения графической работы. Лист1

Раздел 2 Проекционное черчение

Т ема 2.1 Основы начертательной геометрии

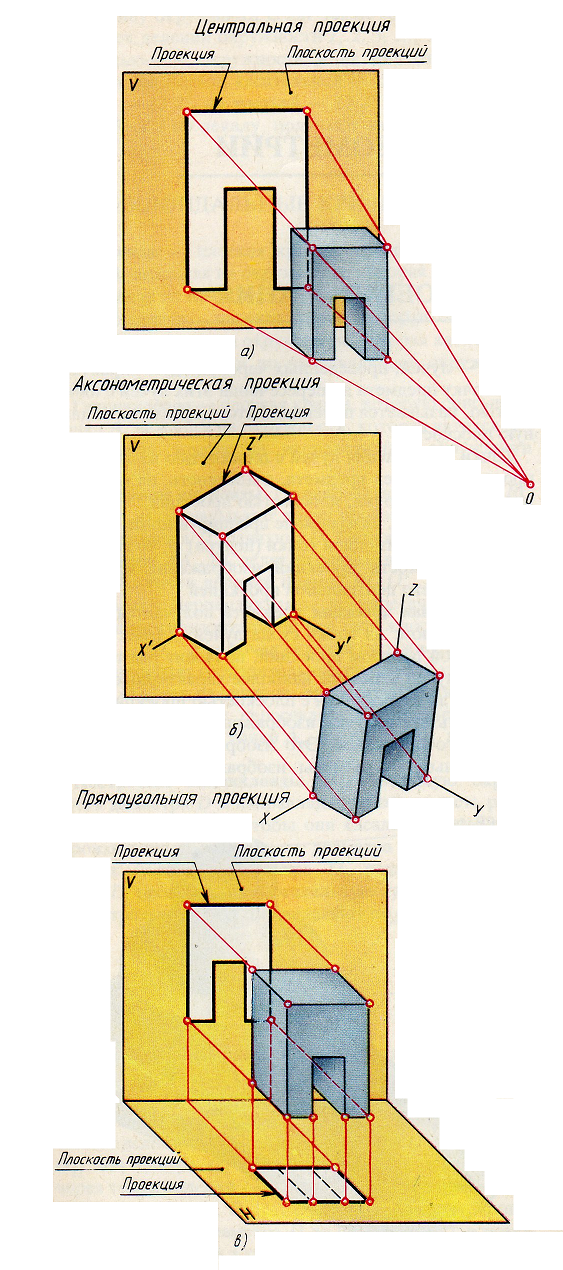

Методы проецирования:

1. Центральный метод – все проеци- рующие лучи падают на плоскость проекций из одной точки (центра) О.

В результате проецирования изобра- жение на плоскости получается увели ченным. Размеры изображения не соответствуют действительным разме- рам предмета - и дает представление только оформе предмета, а не о его размерах (рис.1,а).

Поэтому центральные проекции в машиностроительных чертежах почти не применяются.

2. Аксонометрическая проекция

предмета получается, если проеци - рующие лучи проводят параллельно друг другу, а к плоскости под любым острым углом (рис.1,б).

Аксонометрические проекции дают наглядное, но искаженное изображе- ние предмета: прямые углу преобра- зуются в острые и тупые, окружности – в эллипсы и т.д. В технике аксо- нометрические проекции применяют- ся только в тех случаях, когда тре -буется выполнить наглядное изобра- жение.
