8. Направленные токовые защиты, область применения, особенности рз кольцевых линий, выбор параметров срабатывания. Принцип каскадного действия защиты.

В связи с этим желательно иметь токовую защиту, обеспечивающую селек­тивное отключение повреждения в рассматриваемых сетях и обла­дающую при этом достаточной чувствительностью. Такой защитой является максимальная токовая направленная защита. В отличие от максимальной токовой защиты она реагирует не только на аб­солютную величину тока, в защищаемом элементе, но и на фаз} этого тока относительно напряжения на шинах у места установи защиты, т. е. действует в зависимости от направления мощность при коротких замыканиях. Такое ее действие обеспечивается благодаря включению в схему защиты реле направления мощности При этом защита будет состоять из трех органов: пускового, на правления мощности и выдержки времени.В качеств пускового органа защиты применяется рассмотренное в электромагнитное реле тока типа РТ-40, а выдержка времени, как ; выдержка времени максимальной токовой защиты, в зависимость от вида оперативного тока создается с помощью реле времени постоянного или переменного тока, например ЭВ-122 или РВМ-12. Новым органом в схеме защиты является реле направления мощности М. Принцип действия токовых направленных защит прост и на­дежен и позволяет обеспечить селективную защиту сетей с дву­сторонним питанием. Сочетание направленных отсечек с направ­ленной токовой защитой дает возможность получить защиту, во многих случаях обеспечивающую достаточную быстроту отклю­чения к. з. и чувствительность. Опыт эксплуатации показывает, что направленная защита работает надежно.

К недостаткам защиты следует отнести:

1) большие выдержки времени, особенно вблизи источников питания; 2) недостаточную чувствительность в сетях с большими на­грузками и небольшими относительно их кратностями тока к. з.; 3) мертвую зону при трехфазных к. з.;

4) возможность неправильного выбора направления при нарушении цепи напряжения, питающей реле направления мощ­ности.

Максимальная направленная защита широко применяется в ка­честве основной защиты сетей напряжением до 35 кВ с двусто­ронним питанием.

В сетях 110 и 220 кВ направленная токовая защита приме­няется в основном как резервная, а иногда, в сочетании с от­сечкой, как основная.

9. Поперечная дифференциальная защита параллельных линий. Мертвая зона.

Защита основана на сравнении токов по величине и фазе в т чале и конце защищаемого элемента. Для выполнения защиты Л1 линии на ее концах устанавливаются трансформаторы тока с одинаковым коэффициентом трансформации. Вторичные обмотки трансформаторов тока одноименных фаз и обмотка реле соединяются так, чтобы при коротком замыкании вне зоны, ограниченной трансформаторами, ток в реле отсутствовал, а при повреждении внутри этой зоны был равен току в точке корот

кого замыкания.

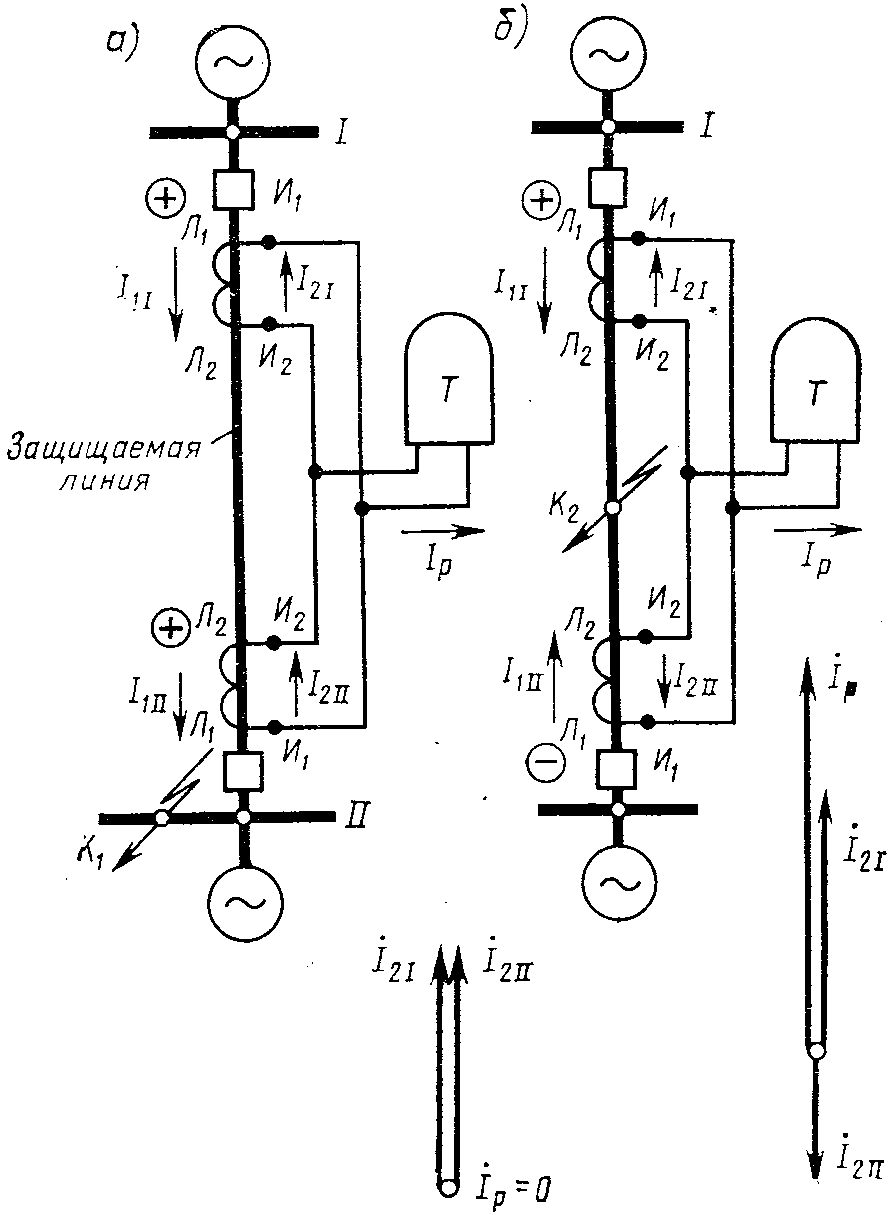

На рис. 8.1 и 8.2 показаны две возможные схемы соединения удовлетворяющие этим требованиям: с циркулирующими токами с уравновешенными напряжениями.

С учетом положительных направлений, нормальном режиме, а также при внешних к. з. ток

реле равен геометрической разности вторичных токов, т. е.

Ip=Ip21 — Ip211 При равенстве первичных отсутствии noгрешностей трансформаторов тока I21=I211, поэтому ток I_р = 0 и защита не срабатывает. В этом случае вторичные токи I21 и I211 циркулируют только по вспомогательным проводам, соединяющим вторичные обмотки трансформаторов тока. При повреждении ток и вместе с ним т I211 при прежнем условном положительном направлении становят отрицательными, вследствие чего токи I21 и I211 в обмотке реле складываются. При одностороннем питании один из токов, например I211, равен нулю. При этом ток I21 может замыкаться через параллельно соеди­ненные обмотки реле и второго трансформатора тока. Однако так как сопротивление обмотки реле во много раз меньше сопротивления трансформатора тока, то можно считать, что весь ток I21 в этом случае проходит через реле. Таким образом, при к. з. в зоне ток в реле Ip определяется током Iк.з в точке повреждения. При этом за­щита срабатывает, если Ip ≥ Icp.
