5,6 Основные схемы соединения трансформаторов тока и реле, области их применения.

• Схема соединения трансформаторов тока и обмоток реле в полную звезду

Применяется в сетях с глухозаземленной нейтралью при выполнении токовых защит 3-х фазными трех- и четырех релейными. В рассмотренной схеме реле, установленные в фазах, реагируют на все виды к. з., а реле в нулевом проводе — только на к. з. на землю. Схема соединения в звезду применяется в защитах, действующих при всех видах к. з. Ток в реле равен току в фазе, поэтому коэффициент схемы = 1.

а) при трехфазном кз б) при двухфазном кз

в) при однофазном кз г) при двухфазном кз на землю

д) при двойном замыкании на землю в разных точках

• Схема соединения трансформаторов тока и обмоток реле в неполную звезду

Применяется в сетях с изолированной нейтралью в двухфазном исполнении и двух- или трех релейном исполнении. Схема неполной звезды реагирует не на все случаи однофазного к. з. и поэтому применяется только для защит, действующих при междуфазных повреждениях. Коэффициент схемы = 1.

• Схема соединения трансформаторов тока в треугольник а обмоток реле в звезду

Выполняется трехфазной трехрелейной и только там, где необходимо обеспечить 30^О сдвиг между первичным током и током, протекающим в реле.

Схема соединения трансформаторов тока в тре­угольник обладает следующими особенностями:1. Токи в реле проходят при всех видах к. з., и, следовательно, защиты по такой схеме реагируют на все виды к. з.

2. Отношение тока в реле к фазному току зависит от вида к. з.3. Токи нулевой последовательности не выходят за пределы треугольника трансформаторов тока, не имея пути для замыка­ния через обмотки реле. Отсюда следует, что при к. з. на землю в реле попадают только токи прямой и обратной последовательностей, т. е. только часть тока к. з. Описанная выше схема применяется в основном для дифферен­циальных и дистанционных защит.Коэффициент схемы = .

• Схема соединений с двумя трансформаторами тока и одним реле, включенным на разность токов двух фаз

Применяется в сетях с изолированной нейтралью с целью экономии вторичных реле.

В случае однофазных к. з. на фазе, не имеющей трансформато­ров тока (фаза В), ток в реле равен нулю, поэтому схема с включе­нием на разность токов двух фаз не может использоваться в ка­честве защиты от однофазных к. з.

Рассматриваемая схема может применяться только для за­щиты от междуфазных к. з. в тех случаях, когда она обеспечивает необходимую чувствительность при двухфазных к. з. и когда не требуется ее действие при к. з. за трансформатором с соединением Обмотки .

Коэффициент схемы при симметричных режимах = .

• Схема соединения трансформаторов тока в фильтр токов нулевой последовательности

Выполняется трехфазной однорелейной и реагирует на замыкания на землю в первичной цепи. Применяется в сетях в ивде защиты от КЗ в сетях с глухозаземленной нейтралью.

7. Максимальная токовая защита линии, выбор параметров срабатывания и согласование по чувствительности и селективности.

Максимальные токовые защиты являются основным видом за­щит для сетей с односторонним питанием. В сетях более сложной конфигурации максимальная защита применяется кок вспомога­тельная в отдельных случаях.

В сетях с односторонним питанием максимальная защита должна устанавливаться в начале каждой линии со стороны ис­точника питания (рис. 4-1, а).

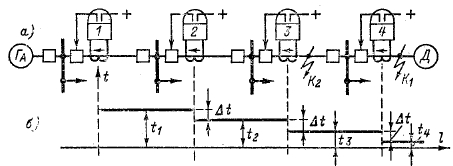

Максимальные токовые защиты в радиальной сети с односторонним питанием.

При таком расположении защит каждая линия имеет самостоятельную защиту, отключающую ли­нию в случае повреждения на ней самой или на шинах питающейся от нее подстанции.

При к. з. в какой-либо точке сети, например в точке К₁ (рис. а), ток к. з. проходит по всем участкам сети, располо­женным между источником питания и местом повреждения, в ре­зультате чего приходят в действие все защиты (1, 2, 3, 4). Однако по условию селективности сработать на отключение должна только защита 4, установленная на поврежденной линии.

Для обеспечения указанной селективности максимальные за­щиты выполняются с выдержками времени, нарастающими от потребителей к источнику питания, как это показано на рис. б. При соблюдении этого принципа в случае к. з. в точке К₁ раньше других сработает защита 4 и произведет отключение поврежденной линии. Защиты 1, 2 и 3 вернутся в начальное положение, не успев подействовать на отключение. Соответственно при к. з. в точке К₂, быстрее всех сработает защита 3, а защиты 1 и 2, имеющие большее время, не подействуют.

2 условия, по которым выбирается МТЗ:

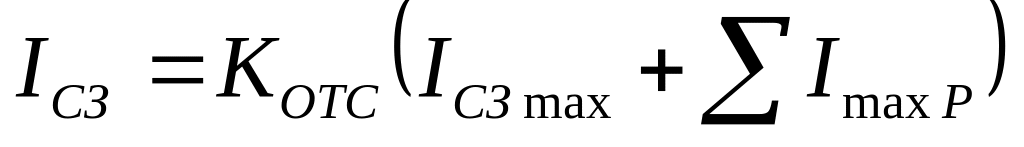

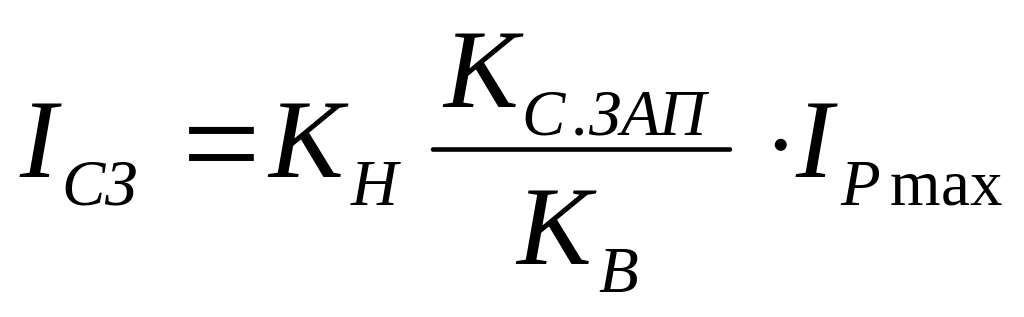

Расчет параметров МТЗ заключается в выборе первичного тока срабатывания защиты, тока срабатывания реле, времени срабатывания защиты или характеристики срабатывания токовых реле.
