22. Виды повреждений и защита сборных шин и токопроводов. Выбор параметров срабатыврния дифференциальной и токовой защит шин.

К числу наиболее характерных причин, вызывающих к. з. на шинах, следует отнести: перекрытие шинных изоляторов и вводов выключателей; повреждение трансформаторов напряжения и установленных между шинами и выключателями трансформаторов тока; поломка изоляторов разъединителей и воз­душных выключателей во время операций с ними; ошибка об­служивающего персонала при переключениях в распределитель­ных устройствах.

В качестве защит на генераторах и трансформато­рах служат защиты от внешних к. з., а на линиях — максималь­ные или дистанционные защиты, однако эти защиты работают при к. з. на шинах с выдержкой времени, имеющей иногда зна­чительную величину.

В таких случаях появляется необходимость в применении специальных защит шин, способных отклю­чать повреждения на них без выдержки времени.

Специальные защиты шин применяются в тех случаях, когда защита присоеди­нений не в состоянии обеспечить необходимого быстродействия или селективности.

. В настоящее время в качестве быстродействующей и селек­тивной защиты шин получила повсеместное распространение защита, основанная на дифференциальном принципе. На транс­форматорах и секционных выключателях, питающих шины, у ко­торых отходящие линии имеют реакторы, в качестве специаль­ной защиты шин применяются токовые отсечки и дистанционные защиты.

23. Защита асинхронных двигателей напряжением до 1кВ от перегрузки, коротких замыканий, обрыва фазы. Температурная защита.

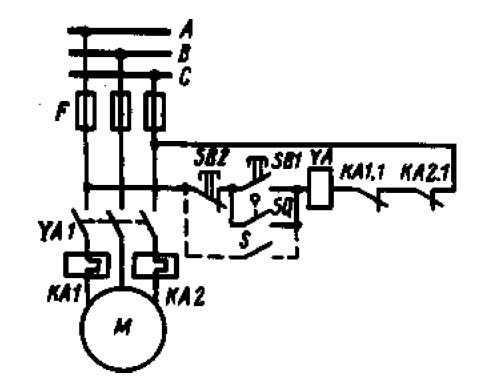

Защиту электродвигателей напряжением 380 и 220 В осуществляют, исходя из тех же требований, что и к электродвигателям более высоких напряжений. Для этих ЭД применяются мгновенная РЗ от междуфазных КЗ, РЗ от перегрузки, РЗ минимального напряжения. Защита от КЗ может осуществляться с помощью плавких предохранителей, при этом в качестве коммутационного аппарата используется трехфазный магнитный пускатель (контактор) подтянутый, пока на его катушку подано напряжение. Магнитные пускатели в большинстве случаев не имеют защелки и во включенном положении удерживаются действием электромагнита УА, обмотка которого подключена на напряжение питания. При понижении напряжения питающей сети электромагнит отпадает и электродвигатель отключается, чем осуществляется защита минимального напряжения. После восстановления напряжения магнитный пускатель сам включиться не может - включение его должно вновь осуществляться вручную. Защита электродвигателя от перегрузки выполняется тепловыми реле КА1 и КА2. Тепловые реле настраиваются таким образом, чтобы они не срабатывали от токов, проходящих при пуске и самозапуске электродвигателя.

На более мощных электродвигателях применяются автоматические воздушные выключатели. Автоматы имеют катушки включения и отключения, а также встроенные реле прямого или косвенного действия. Они остаются включенными при снятии напряжения питания. Защита от междуфазных КЗ осуществляется в простейшем случае электромагнитными расцепителями мгновенного срабатывания – отсечкой автоматического выключателя, которая резервируется расцепителем с зависимой характеристикой выдержки времени. В случаях, когда встроенные в автоматический выключатель расцепители не обеспечивают надежной защиты электродвигателя, применяется выносная защита в виде токовой отсечки с реле тока, подключенным к ТТ двух фаз, действующая без выдержки времени на независимый расцепитель.

В отдельных случаях на электродвигателях устанавливается специальная РЗ от работы на двух фазах, действующая на отключение электродвигателя. Применение такой РЗ допускается на электродвигателях, защищенных от КЗ плавкими предохранителями и не имеющих действующей на отключение РЗ от перегрузки.
