1.3.1. Склади сипких вантажів

Склади сипких вантажів є в багатьох галузях харчової, зернопереробної промисловості, металургійної хімічної та інших систем заготівель.

Склади для сипких вантажів (табл. 1.4) – це споруда з горизонтальною або похилою підлогою, призначена для зберігання сипкого вантажу насипом прямо на підлозі. Місткість сучасних типових складів з плоскими підлогами 3200 і 5500 т, з похилими підлогами – 7500 т.

Зернову сировину зазвичай зберігають у критих наземних складах, бункерах і силосах.

Велике поширення отримали склади наземного зберігання. Такі склади обладнуються стаціонарними верхніми і нижніми стрічковими чи скребковими конвеєрами.

На рис. 1.10 показані схеми наземних складів.

Таблиця 1.4  Типи зберігання в складах для сипких вантажів. Рекомендоване устаткування для переміщення вантажу усередині складу

Тип складу	Зберігання	Устаткування для переміщення вантажу
		при подачі	при відвантаженні
Відкритий (рис. 1.9)	у штабелях	Пересувні і стаціонарні розвантажувальні машини, крани, стрічкові конвеєри	Пересувні вантажні машини, крани, гідротранспорт
Закритий	підлогове (рис. 1.10)	Розвантажувачі автомобілів і вагонів, стрічкові і скребкові конвеєри, норії	Стрічкові і скребкові конвеєри, норії, пересувні навантажувачі
	у бункерах і силосах	Розвантажувачі автомобілів і вагонів, стрічкові і скребкові конвеєри, норії, шнеки, пневматичні транспортні пристрої	Стрічкові і скребкові конвеєри, норії, шнеки, аерогравітаційні конвеєри

Рис. 1.9  Схема відкритого механізованого складу сипкого вантажу

.

Рис. 1.10  Схеми критих підлогових складів сипких вантажів

а) механізований склад з горизонтальним підлогою; б) склад шатрового типу;

в) зерносховище з похилою підлогою; г) склад з горизонтальним підлогою, що

обладнаний устаткуванням активного вентилювання

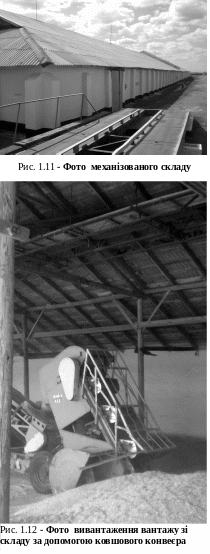

На рис. 1.11 приведено фото механізованого складу закритого типу.

Вивантаження в цих складах частково здійснюється самопливом, а іншу частину підгортають за допомогою зернонавантажувачів і пересувних стрічкових конвеєрів. Іноді застосовують аеродинамічні жолоби.

Н ижні конвеєри в наземних складах встановлюють у прохідних галереях.

Для подачі вантажу на склад використовують стрічкові конвеєри зі скидальним і розкідаючим візком чи скребковим конвеєром з зануреними скребками.

Для розвантаження вантажу зі складу застосовують ті ж конвеєри, які розміщуються внизу складу або за допомогою пересувного ковшового конвеєра (рис. 1.12)

Для виключення робіт з підгортання вантажів будують склади з похилими підлогами. У цьому випадку вантажомісткість складу збільшується на 60 %.

На складах шатрового типу (чи сводчастого) зберігають цукор, сіль і інші сипкі вантажі, в тому числі і зерно (рис. 1.13).

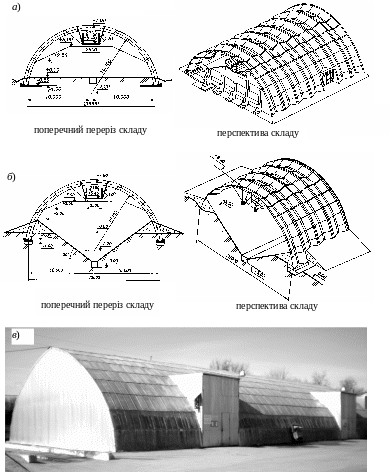

Рис. 1.13  Шатрово-металевий (сводчастий) склад

а) з горизонтальному підлогою; б) з похилою підлогою;

в) фото сучасного металевого складу

.

Значно кращими є склади силосного і бункерного типів (рис. 1.14), що забезпечують самопливний рух вантажу. У силосних складах висота силосу значно перевищує його поперечні розміри.

Широке розповсюдження мають силоси, виконані із залізобетонних об'ємних елементів заводського виготовлення.

Так наприклад, муку зберігають в силосах, тому що вони мають такі технологічні переваги: муку легко переміщати з одного силоса в інший; аерувати; сортувати; просушувати; швидко прогрівати.

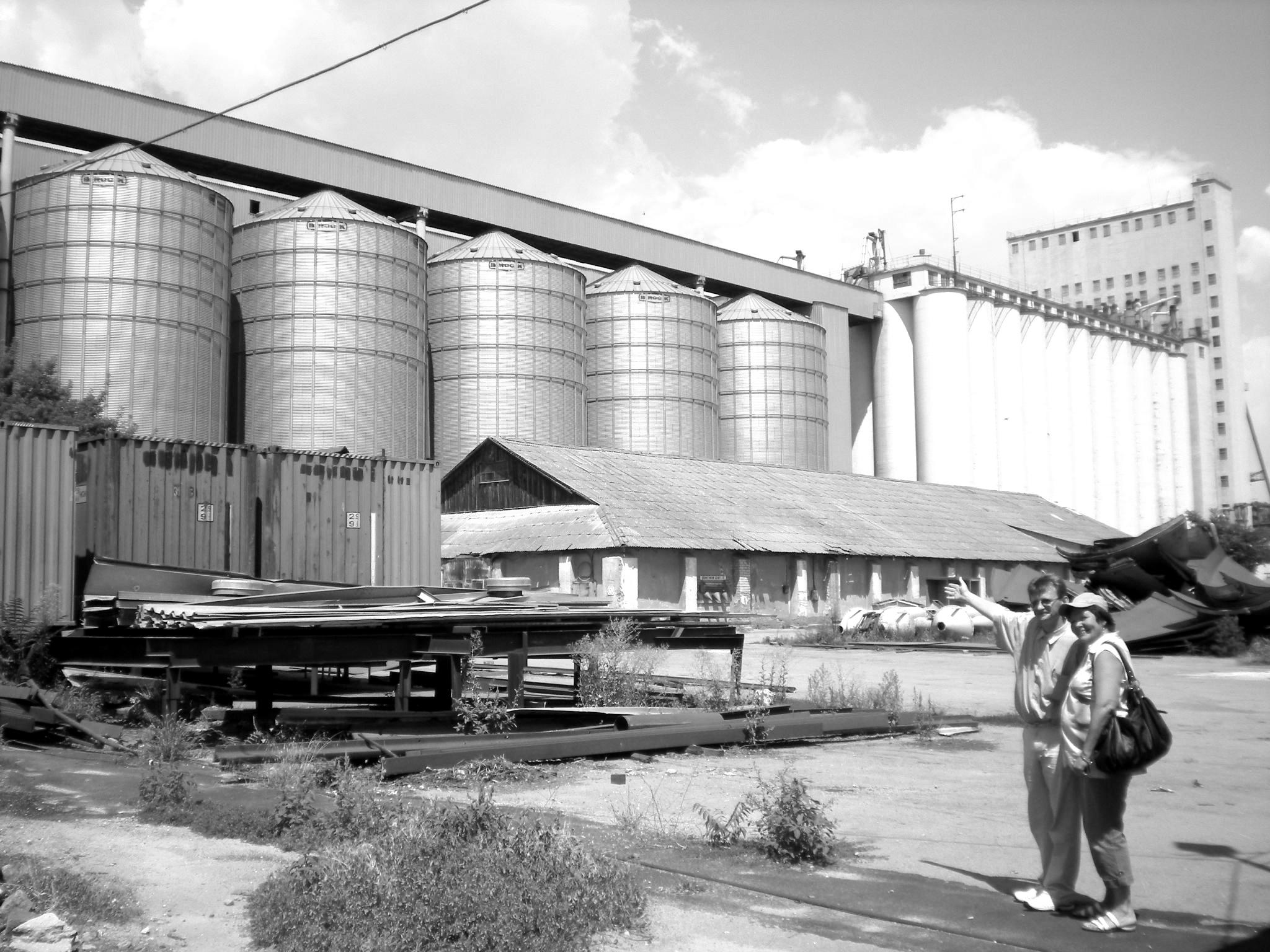

Рис. 1.14  Фото складів силосного типу (зліва металеві, проворуч  залізобетоні)

Вихід вантажу з бункерів і силосів регулюється засувками, що мають механічний привід і дистанційне керування.

Силосні склади (див. рис. 1.15) бувають круглими чи квадратними в поперечному перерізі.

Рис. 1.15  Загальна схема силосного склада (для зерна)

Силоси для зберігання можуть розміщуватися: у окремій будівлі, в прибудові до основного корпусу, вбудовуватися в габарити основного корпусу на першому і вище розташованих поверхах.
