Министерство образования и науки Украины
Одесская Государственная академия строительства и архитектуры
Кафедра железобетонных и каменных конструкций
Расчетно-графическая работа по дисциплине
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ ч.2
"Расчёт и проектирование железобетонных изгибаемых элементов"
Выполнил
ст. гр. ПГС – 394
Абуладзе К.Т.
Проверил
Доц. Заволока Ю.В.
Одесса - 2010
Содержание
Исходные данные 3
1. КОМПОНОВКА ЛЕСТНИЧНОЙ КЛЕТКИ 4
2. РАСЧЕТ СБОРНЫХ ЭЛЕМЕНТОВ ЛЕСТНИЦ 4
2.1. Расчет лестничного марша 4
2.1.1. Определение нагрузок и внутренних усилий в марше 5
2.1.2. Предварительное назначение размеров сечения марша 5
2.1.3. Подбор арматуры в нормальном сечении марша 6
2.1.4. Подбор арматуры в наклонных сечениях марша 7
2.2. Расчет железобетонной площадочной плиты 9
2.2.1. Определение нагрузок и внутренних усилий в полке плиты. 9
2.2.2. Расчет полки плиты по нормальным сечениям 9
2.2.3. Определение нагрузок и внутренних усилий в лобовом ребре. 10
2.2.4. Предварительное назначение размеров лобового ребра 11
2.2.5. Подбор арматуры в нормальном сечении лобового ребра 11
2.2.6. Подбор арматуры в наклонных сечениях лобового ребра 12
2.2.7. Определение нагрузок и внутренних усилий в боковом ребре. 13
2.2.8. Предварительное назначение размеров бокового ребра 14
2.2.9. Подбор арматуры в нормальном сечении бокового ребра 14
2.2.10. Подбор арматуры в наклонных сечениях бокового ребра 15
Список использованной литературы 17
Исходные данные
1. Высота этажа (Нэ) 4,2м
3. Ширина марша (а) 1,2м
4. Полезная нагрузка (gн) 4 кН/м2
5. Собственный вес марша (pн) 3,6 кН/м2
6. Класс бетона В25
7. Класс продольной арматуры А400С
Компоновка лестничной клетки
Высота этажа Нэ=4200 мм, тогда высота одного марша будет равна 4200/2=2100мм
Принимаем ступень с размерами 150х300 мм
Число подступенков в одном марше nпод=2100/150=14 шт
Число проступей на 1 меньше чем подступенков, т.к. верхняя проступь совпадает с этажной площадкой nпрос= nпод -1= 13 шт
Ширина лестничной клетки 2*а+300мм =2*1200+300=2700 мм
Щирина междуэтажной площадки должна быть больше или равна ширине марша (а) принимаем 1500 мм
Длина лестничной клетки будет равна 1500*2+ l1=1500*2+3900=
=6200 мм
Профиль продольного разреза лестницы и план лестничной клетки
Расчет сборных элементов лестниц
Расчет лестничного марша
Определение нагрузок и внутренних усилий в марше
Определим длину марша
=4,4
м

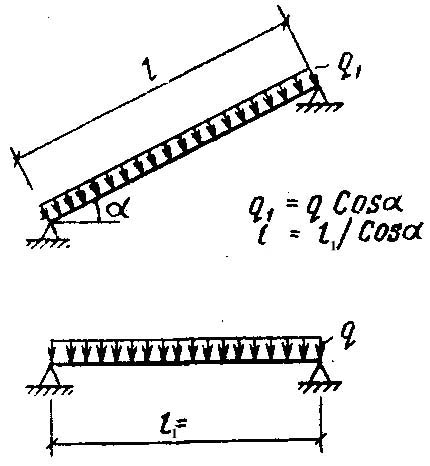

Расчетная схема лестничного марша
Расчетная нагрузка на 1п.м. марша
(4*1,1+3,6*1,3)*1,2*0,89=9,69кН/м
Где
-
коэффициент надежности по нагрузке для
собственного веса
-
коэффициент надежности по нагрузке для
полезной нагрузки
а – ширина лестничного марша
Определим изгибающий момент
18,44
кН*м
Определим поперечную силу
18,89кН
Предварительное назначение размеров сечения марша
Действительное сечение марша заменяем на расчетное тавровое с полкой в сжатой зоне (Рис 3.)
Фактическое и приведенное поперечное сечение лестничного марша
Высота сечения h=200 мм
Толщина ребер
2*100=200
мм
Толщина полки
=50
мм
Ширина полки при отсутствии поперечных ребер принимаем не более
2*3900/6+200=1500мм
или
12*50+200=800
мм
Принимаем за расчетное меньшее значение
800
мм
Подбор арматуры в нормальном сечении марша
Для расчета по нормальным сечениям применим Алгоритм №3
Исходные данные для расчета
М= |
1844 |
кН см |
b= |
200 |
мм |
h= |
200 |
мм |
bf'= |
800 |
мм |
hf'= |
50 |
мм |
a= |
25 |
мм |
Rb= |
14.5 |
МПа |
RS= |
355 |
МПа |
RSC= |
355 |
МПа |
γb2= |
0.9 |
|
α= |
0.88 |
|
β= |
0.008 |
|
Алгоритм №3
1.
=20-2,5=19,5
см
2.
=0,88-0,008*14,5=0,764
3. Т.к.
,
то переходим к п. 4’
4’.
=
0,621
5.
=14,5*0,1*80*5*(19,5-0,5*5)=9860
кН*см
Т.к. действующий момент М=1041
кН*см меньше того, который может воспринять
сжатая полка М=9860 кН*см, то дальнейший
расчет будет вестись по Алгоритму №1
приняв
.
Алгоритм №1
5.
=
0,03
6. т.к.
,
то → п.7
7. Определяем относительную высоту сжатой зоны бетона
0,03
8. Т.к.
,
→п.9,
9.
=1-0,5*0,03=0,985
10.
=
1,53
см2
Принимаем 2Ø14 (А400С) с площадью As=1,53 см2
11. Определяем коэффициент армирования
=
=0,22%
12. Если
=0,05%,
то п.13, нет п. 13’
13.
=1,53
см2
Подбор арматуры в наклонных сечениях марша
Для расчета по наклонным сечениям применим Алгоритм №4
Исходные данные для расчета
bf'= |
80 |
см |
hf'= |
5 |
см |
b= |
20 |
см |
h= |
22 |
см |
a= |
2.5 |
см |
Q= |
13,008 |
кН |
g= |
8,13 |
кН/м |
RS= |
355 |
МПа |
Rb= |
11.5 |
МПа |
Rbt= |
0.9 |
МПа |
RSw= |
175 |
МПа |
ES= |
206000 |
МПа |
Еb= |
27000 |
МПа |
φb2= |
2 |
|
φb3= |
0.6 |
|
φb4= |
1.5 |
|
Asw1= |
0.283 |
см2 |
Алгоритм № 4
1. =22-2,5=19,5 см
2.
=0,6*(1+0,144+0)*0,9*0,1*20*19,5=24,1
кН
-коэффициент,
учитывающий влияние свесов сжатых полок
в тавровых и двутавровых элементах.
0,144
При этом принимают
3.
=
п. 9
9
=
=90,29
см
10 Если
мм п. 11
11
=
110мм,
мм
12 принимается меньшее из значений шага по п. 8, 9, 11 кратное 25 или 50 мм с округлением в меньшую сторону. s= 100 мм
13
=2*0,283=0,566
см2
14
=1-0,01*11,5=0,885
-
коэффициент принимаемый для тяжелого
и мелкозернистого бетона 0,01, для легкого
0,02
15
=
7,63
16
=
0.00283
17
=1+5*7,63*
0.00283=1,108
- коэффициент, учитывающий влияние
хомутов, нормальных к оси элемента но
не более 1,3
18.
=0,3*1,108*0,885*11,5*0,1*20*19,5=131,94
кН
19 Т.к.
кН, то размеры сечения достаточны
Плиту марша армируют сеткой из стержней диаметром 4—6 мм, расположенных с шагом 100—300 мм. Плита монолитно связана со ступенями, которые армируют по конструктивным соображениям, и ее несущая способность с учетом работы ступеней вполне обеспечивается. Ступени, укладываемые на косоуры, рассчитывают как свободно опертые балки треугольного сечения. Рабочую арматуру ступеней с учетом транспортных и монтажных воздействий назначают в зависимости от длины ступеней lст:
при lст = 1 — 1,4 м диаметр стержней 6 мм;
при lст = 1.5— 1,9 м диаметр стержней 7—8 мм;
при lст = 2 — 2,4 м диаметр стержней 8—10 мм;
хомуты выполняют из арматуры диаметром 4—6 мм с шагом 20 см.
