L) Национальный эталон единицы длины – метра в области аттестации источников излучений и средств измерений длин волн длиной 0,63 мкм
Метрологические характеристики:
Длина волны оптического излучения 0,63 мкм.
Средняя квадратическая погрешность 0,2•10–11.
Относительная погрешность воспроизведения частоты эталонного лазера 2,5•10–11.
Мощность излучения эталонного лазера не менее 50 мкВт.
Состав эталона:
эталонный источник излучения, He-Ne/127J2 лазер;
комплекс измерительный для аттестации источников излучения в составе:
спектроанализатор Е440113;
частотомер Ч3-64/1;
измеритель мощности оптического излучения Laser Mate-Q;
комплект юстировочных приспособлений с оптическими элементами;
фотоприемное устройство ЛФД с усилителем тока УЗ-40;
оптические изоляторы Фарадея модели 15/632-7;
оптический cтол с пневматической вибрационной системой;
ПЭВМ с программным математическим обеспечением.
Рис.1.16 Средства измерения
M) Национальный эталон единицы электрической мощности
Метрологические характеристики:
Диапазон воспроизводимых значений единицы электрической мощности от 2,5 Вт до 60 кВт.
Диапазон воспроизводимых частот от 45 до 65 Гц .
Средняя квадратическая погрешность от 1•10–4 % до 1•10–3 %.
Неисключенная систематическая погрешность 1•10–4.
Состав эталона:
источники тока и напряжения трехфазные;
компаратор электрической мощности К2005;
эталонный измеритель электрической мощности и энергии CALPORT 400
Рис.1.17 Средства измерения
N) Национальный эталон единицы напряжения переменного тока в диапазоне частот 10 Гц – 2 гГц
Метрологические характеристики:
Диапазон частот от 10 Гц до 2 ГГц (от 10 Гц до 30 МГц - РЭН-2, от 30 МГц до 2 ГГц - РЭН-3).
Диапазон напряжений от 1 мВ до 1000 В (уровень напряжений обратно пропорционален частоте).
Средняя квадратическая погрешность 0,001 % -0,1 % (в зависимости от уровня напряжения и частоты).
Эталон состоит из двух установок: РЭН-2 и РЭН-3.
В состав установки РЭН-2 входят:
стабилизированные источники напряжения постоянного и переменного тока – прибор для поверки вольтметров переменного тока В1-9 с блоком усиления Я1В-22, прибор для поверки вольтметров программируемый В1-13, калибратор программируемый П320, калибраторы В1-16 и В1-17;
термопреобразователи напряжения ПНТЭ-13, ПНТЭ-14, ПНТЭ-10А с набором добавочных резисторов;
трансформаторные делители напряжения ТДН-4 и ТДН-5;
компараторы напряжения постоянного тока Р3003М1 и Р3017;
установка для поверки вольтметров образцовых В1-26;
генератор РГ4-02;
вспомогательное оборудование – частотомер Ч3-34А, осциллограф С1-65, стабилизатор сети Б2-3.

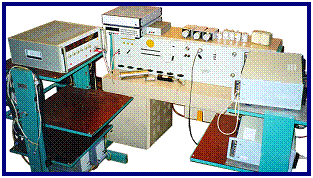

Рис.1.18 Установка РЭН-2
В состав измерительной установки РЭН-3 входят:
источники напряжения – установка для поверки вольтметров В1-15, генераторы сигналов высокочастотные РГ4-02, РГ4-03, РГ4-04;
прибор для поверки вольтметров и калибраторов В1-18;
компаратор терморезисторный МТР-4; преобразователь терморезисторный ПТВ-6;
комплекс программно-аппаратных средств, включающий ПЭВМ, для управления эталоном.

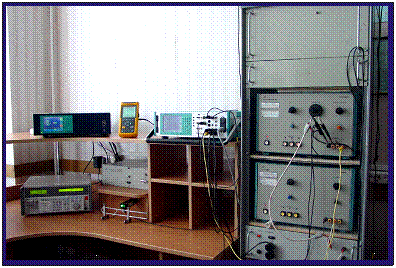

Рис.1.19 Установка РЭН-3
