6.2.2Кабельное телевидение

Системы кабельного телевидения имеют потенциальную возможность организации двустороннего обмена информацией между абонентом и головной станцией (в диапазоне частот, расположенных ниже стандартных телевизионных каналов, например, 5÷30 МГц), что фактически значительно расширяет сферу услуг, предоставляемых СКТ. При этом необходимо иметь в виду, что СКТ являются широковещательными, т.е. способными распространять циркулярную информацию и собирать определённую информацию, поступающую от абонентов, но не могут устанавливать связь между любыми (абонент - абонент) абонентами СКТ.

Наибольшее распространение среди различных схем построения СКТ получила древовидная структура с аналоговым способом передачи сигналов и частотным разделением каналов в метровом диапазоне волн.

При создании СКТ значения параметров усилительных устройств должны быть на уровнях, необходимых для построения многоканального линейного тракта требуемой протяженности и емкости. Реализуется это посредством широкополосных усилителей, обладающих высокой линейностью передаточной характеристики, низким коэффициентом шума, высокой равномерностью АЧХ. Причём, если усилители предназначены для использования в трактах большой протяженности, должны быть приняты меры по автоматической, стабилизации уровней, сигнала. Для уменьшения влияния искажений из-за отражения от неоднородностей необходимо высокое согласование элементов тракта и коаксиального кабеля.

Качественные показатели СКТ во многом определяются качеством сигнала на выходах антенн; требования к коэффициенту усиления антенн - порядка 5-8 дБ (в зависимости от диапазона), к помехозащищённости - порядка 20-30 дБ. Несмотря на использование довольно эффективных антенн, качество приёма во многом зависит от места расположения, определяемого обычно эмпирическим путем.

В СКТ с преобразованием частот накладывается много ограничений, связанных с распределением частот и с особенностями работы самих конверторов. В частности:

• сдвиг по частоте (для однократного преобразования) не должен превышать 8 МГц, поскольку иначе будет трудно отфильтровать сигнал на выходе смесителя;

• частоты гетеродинов, телевизоров и конверторов не должны попадать в полосы других каналов распределения, чтобы не создавать помех;

• номера каналов должны сочетаться так, чтобы уровни комбинационных помех, возникающих в смесителе конвертора, находились ниже уровней, определяемых допустимыми защитными отношениями;

• каналы желательно сочетать так, чтобы полосы частот, принимаемых сигналов не были зеркальными по отношению друг к другу для используемых в данной местности конверторов.

Для обеспечения равномерного деления мощности сигналов между отводами, подключенными к одной линии, коэффициент ответвления должен увеличиваться к концу линии по закону, обратно-пропорциональному закону затухания сигнала - это основное требование к ответвителям. Кроме того, ответвители должны иметь практически линейную характеристику переходного затухания при высокой направленности и согласовании. Наиболее полно этим требованиям соответствуют направленные ответвители (НО) с использованием трансформаторов на магнитных сердечниках. При построении домовых разветвительных устройств широко распространены УАР-6, выполненные по принципу НО с электромагнитной связью и имеющие переходное затухание в отвод около 17 дБ.

Рассмотрим построение типовой системы кабельного телевидения (см. рис. 4.3).

Наличие отдельных антенн для каждого канала обусловлено различным расположением передающих станций (а, следовательно, направлением приема антенн); кроме того, антенны рзных диапазонов конструктивно различаются.

Сигнал, полученный с антенн, выравнивается (усиливается или ослабляется) антенными усилителями для достижения уровня, достаточного для обеспечения качественного приёма программ. Посредством канальных фильтров отсеиваются боковые каналы приёма и помехи. Каналы, расположенные в дицеметровом диапазоне, переносятся посредством конверторов в свободные метровые каналы; занятыми являются 1-й и 4-й метровые каналы. Конверторы также обеспечивают стабилизацию уровня сигнала.

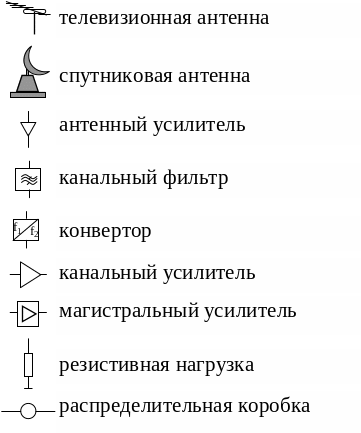

Р исунок 4.3 - Структурная схема СКТК домовой распределительной сети

Сумматор производит сложение сигналов принимаемых программ для дальнейшей передачи по коаксиальному кабелю в магистраль СКТ. Программы спутникового телевидения после преобразования ресивером и конвертором также поступают в сумматор. С выхода сумматора сигналы вводятся в линейный коаксиальный тракт, включающий коаксиальные кабели, широкополосные линейные усилители и распределители мощности сигналов. Следует отметить необходимость хорошего согласования линейного оборудования с кабелем во избежание потерь мощности сигнала. Поскольку магистральные кабели подвержены влиянию температуры внешней среды (от -35° до +40)°, магистральные усилители снабжены блоками автоматической регулировки уровня, компенсирующими изменения затухания сигнала в кабеле.

Унифицированное телевизионное оборудование (УТО) для СКТП используется в качестве составного элемента линейного тракта СКТ. В состав УТО входят необходимый набор канальных (или диапазонных) усилителей, конвертор и смеситель сигналов. Канальный усилитель предназначен для усиления сигнала одного определенного канала. Наряду с описанными усилителями в состав УТО входит дециметровый конвертор, включающий трёхрезонаторный коаксиальный фильтр, устройство сложения мощностей сигнала, смесителя. Схема конвертора (и конструкция) позволяет настраивать его на любые заданные сочетания каналов, за исключением несовместимых.
